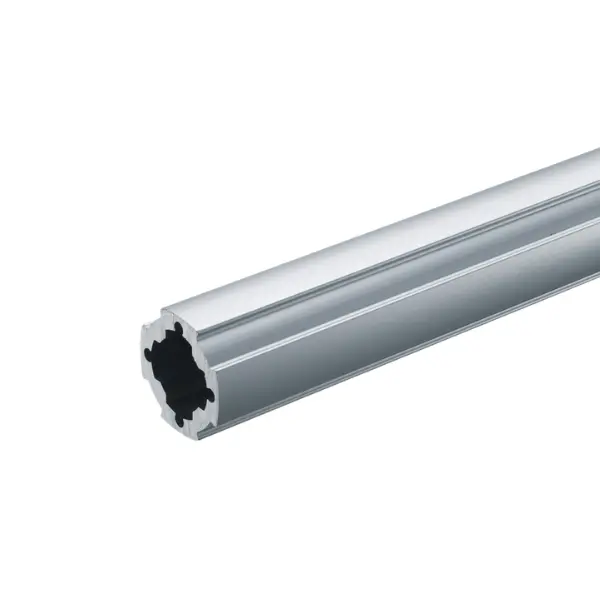

Profil GF-N, težka izvedba
Profil GF-N Schwer je strukturni profil iz anodiziranega aluminija sistema Green Frame, serija GF-N s premerom Ø 28 mm, zasnovan za aplikacije, ki zahtevajo večjo togost v primerjavi s standardno različico. S težo 0,76 kg/m — približno dvakrat večje kot pri osnovnem profilu GF-N — nudi ojačan prerez, primeren za lean delavnice, dinamične regale in strukture upravljanja vidikov, izpostavljene višjim obremenitvam. Standardna dolžina 4000 mm; prilagojene dolžine na zahtevo.
Lastnosti
- Večja nosilnost: Idealen za kritične spoje in okvirje, izpostavljene velikim obremenitvam.
- Teleskopska funkcija: Zasnovan za notranji sprejem serije GF-S (19 mm).
- Takojšnje prepoznavanje: Značilna zunanja obdelava za hitro razlikovanje od standardnih profilov med montažo.
Glavne mere (iz risbe)
- Zunanji premer: 28 mm
- Notranji premer: Oblikovano ležišče premera pribl. ∅ 16,5 mm za namestitev profila 19 mm.
Tehnični podatki
| Vztrajnostni moment : |
| lx=2,01x10^4 mm^4 |
| ly=2,01x10^4 mm^4 |
| Odpornostni moment: |
| Zx=1,44x10^3 mm^3 |
| Zy=1,44x10^3 mm^3 |
Uporaba
