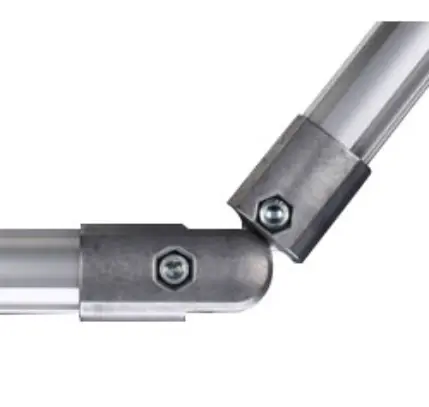

Zunanji zgibni spojnik v liniji 0-180°, jekleni vijaki GF-N

https://leanproducts.eu/web/image/product.template/579/image_1920?unique=e198dfe

Zunanji zgibni spoj, ki poveže konca dveh cevi Ø 28 drugo za drugo, s prostim kotom od 0 do 180°, ki se zaklene z zategnitvijo vijakov: za upogib vzdolžnice, vodila ali ročaja. Jekleni vijačni material, 110 g.

Koda: GFJ-B00
  • Material
  • Teža

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
SUS
Kontakt
Prenesi podatkovni list PDF

Tehnične specifikacije

Material Tlačno lit aluminij, jekleni vijačni material
Teža 110 g
Oznake
Oznake
SUS

Aktualni model je zunanji zgibni spojnik v liniji 0-180° GF-N: enake mere (103 mm), enako delovanje, z aluminijastim vijačnim materialom. Uporabljate ju lahko tudi skupaj na isti konstrukciji.

Za upogib vzdolžnice ali vodila drče, za kotne ročaje in oprijemala, za povezavo odsekov z različnim naklonom. Če je kot vedno enak, 10° ali 135°, so spojniki s fiksnim kotom hitrejši za montažo.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
