Profil GF-N

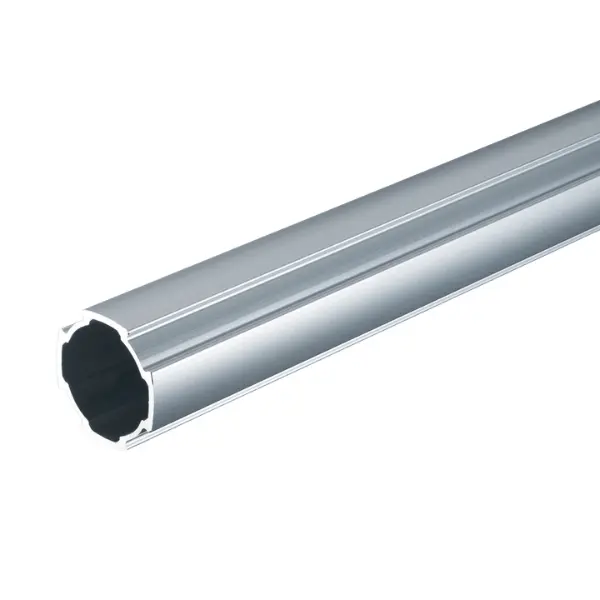

https://leanproducts.eu/shop/profil-gf-n-296 https://leanproducts.eu/web/image/product.template/296/image_1920?unique=362a646Eloksirana aluminijasta cev Ø 28 mm, standardni profil cevnega sistema Green Frame za delovna mesta, pretočne regale in vozičke. Palica 4000 mm ali razrez na mero, 0,37 kg/m.
Green Frame · Profili GF-N Ø 28
Profil GF-N: aluminijasta cev Ø 28 mm za modularne lean konstrukcije
Eloksirana aluminijasta cev Ø 28 mm, na kateri temelji skoraj celoten sistem Green Frame: delovna mesta, pretočni regali, vozički in supermarketi ob liniji. Naročite jo kot palico 4000 mm ali z razrezom na mero in jo povežete s spojniki GF-N, brez varjenja. Tehta 0,37 kg/m in pri razponu 1000 mm na sredini prenese 195 N s povesom 5 mm.
Zakaj ga izbrati
Osnova celotnega sistema
Sprejme celotno paleto spojnikov GF-N: poravnane notranje, zunanje, kotne, 45°, zgibne, vrtljive in drsne.
Lahek in dovolj tog
0,37 kg/m: konstrukcije, ki jih je enostavno premikati in spreminjati, s pravo togostjo za pokončnike in prečke delovnih mest in regalov.
Odrezan po vaših merah
Prejmete ga kot palico ali že odrezanega v naši delavnici, pripravljenega za montažo.
Ponovno uporaben
Ko se proces spremeni, zrahljate spojnike, premaknete ali skrajšate cev in jo ponovno montirate drugje.
Izberite ga, če…
- Izdelujete pokončnike, prečke in okvirje delovnih mest, regalov, vozičkov in zaščit.
- Želite uporabljati celotno paleto spojnikov GF-N, vključno s poravnanimi notranjimi.
- Prečke so kratke ali malo obremenjene: pri razponu 1000 mm na sredini prenese 195 N s povesom 5 mm.
- Želite lahkotno konstrukcijo, ki jo je enostavno spreminjati skozi čas.
Izberite drugo rešitev, če…
- Imate dolge ali močno obremenjene prečke: dvojna cev, nameščena pokonci, je približno 10-krat bolj toga: Profil GF-N W →
- Pritrditi morate kolesa s ploščo, panele ali dodatke s T-maticami: Profil GF-N z utorom C10 →
- Potrebujete konstrukcijo za velike obremenitve ali velike razpone: Profil GF-G →
Ne veste, katerega izbrati? Uporabite hitri vodnik Green Frame →
Najpogosteje uporabljeni spojniki in čepi
Zunanji spojnik 90°
Objame cev: najpogosteje uporabljeno vozlišče za pokončnike in prečke.
Ogled izdelka →Notranji spojnik 90°
Ostane poravnan s cevjo: čista konstrukcija brez izstopajočih delov.
Ogled izdelka →Zunanji in notranji spojniki 90° prenesejo 800 N proti zdrsu vzdolž cevi: izračun vozlišč opravimo mi na projektu.
Kako ga uporabite v konstrukciji
Tri praktična pravila za standardno cev:
Razpon je pomemben
Obremenitev je odvisna od razdalje med pokončniki: pri 500 mm cev na sredini prenese 779 N, približno štirikrat več kot pri 1000 mm, pri enakem povesu.
Prečka = skupna mera − 88 mm
Med dvema pokončnikoma GF-N s spojniki 90° je dolžina cevi enaka skupni meri minus 44 mm na stran.
Ojačajte, kjer je potrebno
Kjer je prečka dolga ali obremenjena, preidite na GF-N W, T ali Hard ali dodajte oporo pod 45°.
Konzolne police in roke brez opore prenesejo malo: standardni spojnik dopušča 9–11 N·m na korenu roke.
Storitev LeanProducts
Od risbe do končane konstrukcije, z eno samo kontaktno osebo:
Projektiranje in izračun obremenitev
Izhajamo iz vaše skice ali mer: izberemo profile in spojnike ter preverimo razpone, spoje in obremenitve.
Razrez po meri
Profile v naši delavnici odrežemo na dolžine iz projekta, pripravljene za montažo.
Komplet ali sestavljena konstrukcija
Prejmete komplet z odrezanimi deli in seznamom sestavnih delov ali že sestavljeno konstrukcijo.
Rezervni deli in spremembe
Ko se proces spremeni, vam dobavimo sestavne dele in nove razreze za spremembo ali razširitev konstrukcije.
Pošljite nam skico, fotografijo ali skupne mere: odgovorili vam bomo s kodami, količinami in dolžinami razreza.
Tehnični podatki

| Podatek | Vrednost |
|---|---|
| Šifra artikla | GFF-000 |
| Serija | GF-N, cev Ø 28 mm |
| Premer | Ø 28 mm |
| Dolžina | Palica 4000 mm ali razrez po meri |
| Teža | 0,37 kg/m |
| Material in površinska obdelava | Eloksiran ekstrudiran aluminij |
| Vztrajnostni moment | Ix = Iy = 1,16 × 10⁴ mm⁴ |
| Odpornostni moment | Zx = Zy = 0,83 × 10³ mm³ |
| Obremenitev na sredini, razpon 500 mm | 779 N (približno 79 kg) pri povesu 5/1000 |
| Obremenitev na sredini, razpon 1000 mm | 195 N (približno 20 kg) pri povesu 5/1000 |
| Primerni spojniki | Vsi spojniki GF-N: notranji, zunanji, kotni, 45°, zgibni, vrtljivi; mešani za GF-S in GF-G |
| Čepi | Standardni notranji čep GFA-400; alternativno aluminijast GFA-E17, razpenjalni GFA-C83, zaobljen GFA-404, ESD GFA-411; zunanji čep GFA-401; zaščitna kapica |
Obremenitve, zbrane na sredini cevi, ki je na obeh koncih pritrjena s spojniki, razpon, merjen med pokončniki: v konstrukciji štejejo tudi spoji in podpore, celotno preverjanje pa opravimo mi na projektu.
Ne veste, kateri profil uporabiti?
Pošljite nam skico konstrukcije in težo, ki jo mora nositi: svetovali vam bomo profile, spojnike in dolžine razreza.
Tehnične specifikacije
| Dolžina | 1 or 2 or 3 or 6 or 10 or 12 or 18 or 19 or 20 or 21 or 22 or 23 or 24 or 30 or 32 or 34 or 38 or 51 or 66 or 81 or 90 or 95 or 100 or 109 or 111 or 120 or 122 or 123 or 150 or 162 or 187 or 188 or 199 or 200 or 212 or 222 or 223 or 231 or 233 or 234 or 244 or 245 or 249 or 253 or 262 or 272 or 287 or 300 or 312 or 321 or 322 or 323 or 326 or 332 or 333 or 345 or 350 or 362 or 380 or 387 or 388 or 400 or 412 or 429 or 430 or 436 or 440 or 450 or 455 or 475 or 479 or 500 or 512 or 522 or 525 or 538 or 544 or 545 or 555 or 556 or 562 or 575 or 578 or 582 or 588 or 589 or 591 or 600 or 607 or 612 or 625 or 650 or 655 or 656 or 662 or 666 or 675 or 678 or 679 or 689 or 691 or 695 or 699 or 712 or 722 or 731 or 736 or 738 or 739 or 741 or 750 or 755 or 761 or 762 or 767 or 773 or 777 or 779 or 791 or 792 or 795 or 797 or 800 or 812 or 820 or 824 or 825 or 829 or 831 or 838 or 841 or 850 or 858 or 862 or 863 or 872 or 875 or 878 or 888 or 891 or 895 or 896 or 899 or 900 or 901 or 912 or 917 or 929 or 932 or 933 or 938 or 939 or 941 or 950 or 953 or 966 or 971 or 972 or 979 or 991 or 1000 or 1004 or 1029 or 1037 or 1041 or 1042 or 1072 or 1108 or 1111 or 1112 or 1129 or 1150 or 1190 or 1200 or 1211 or 1212 or 1222 or 1229 or 1232 or 1234 or 1238 or 1250 or 1258 or 1259 or 1288 or 1300 or 1329 or 1338 or 1350 or 1357 or 1400 or 1438 or 1450 or 1452 or 1500 or 1519 or 1529 or 1550 or 1551 or 1555 or 1588 or 1876 or 1888 or 1999 or 2000 or 2022 or 2088 or 2122 or 2130 or 2222 or 2223 or 2233 or 2323 or 2325 or 2332 or 2333 or 2345 or 2444 or 2500 or 2547 or 3000 or 3214 or 3222 or 3233 or 3234 or 3245 or 3265 or 3454 or 3456 or 3500 or 3547 or 3876 or 3888 or 3998 or 3999 or 4000 or 832 or 340 or 733 or 519 or 952 or 1952 or 1412 or 949 or 472 or 580 or 683 or 1352 or 881 or 927 or 570 |
| Teža | 0,37 kg/m |
| Material | Eloksiran ekstrudiran aluminij |
| Oznake | |
|---|---|
| Oznake |
SUS
|
Odvisno od razpona med pokončniki. Pri obremenitvi, zbrani na sredini, in povesu 5 mm na meter pri 1000 mm prenese 195 N (približno 20 kg), pri 500 mm 779 N (približno 79 kg). Na polici se obremenitev porazdeli med več prečk: nosilnost konstrukcije izračunamo mi na vašem projektu.
Zunanji objamejo cev in so najbolj vsestranski; notranji ostanejo poravnani in dajejo čistejšo konstrukcijo brez izstopajočih delov. Na GF-N oboji prenesejo 800 N proti zdrsu in 420 N proti izvleku. Za prečke, ki visijo, je najboljši zunanji z zapornim vijakom v zarezi: odpornost proti izvleku se poveča na 1500 N.
Samo za lahke obremenitve. Standardni spojnik dopušča 9–11 N·m na korenu roke: roka dolžine 300 mm na konici nosi približno 3 kg. Za večje obremenitve dodajte oporo pod 45° ali ojačitev pod vozliščem ali uporabite pokončnike GF-G.
Imate štiri možnosti: skrajšate razpon z vmesnim pokončnikom ali podporo; preidete na GF-N W, nameščen pokonci, ki je približno 10-krat bolj tog; uporabite T (približno 1,5-krat) ali Hard (približno 1,7-krat), ki imata enak premer; ali preidete na serijo GF-G Ø 43.
S spojniki 90° na pokončnikih GF-N je dolžina cevi enaka skupni meri minus 88 mm, torej 44 mm na stran. Pri zunanjih kotnih spojnikih odštejete 30,5 mm na stran. Če nam pošljete skupne mere, bomo pripravili seznam razrezov.
V konec cevi vstavite navojni vložek M8 ali M12 in vanj privijte nastavljivo nogo ali kolo z zatičem: vložek M12 prenese 1250 N tlačne obremenitve. Kolesa s ploščo pa se pritrdijo na dva vzporedna profila z utorom C10.
Standardni profil GF-N je primeren za večino pokončnikov in prečk. Če je prečka dolga ali obremenjena, uporabite GF-N W, nameščen pokonci (približno 10-krat bolj tog), ali T (približno 1,5-krat) ali Hard (približno 1,7-krat, tudi za vozlišča, izpostavljena udarcem), ki imata enak premer. Za pritrditev koles s ploščo, panelov ali valjčkov z maticami T izberite profil z utorom C10; F35 in F50 imata ravno krilce za etikete, držala za drobne dele in podpore. Drsni profil ima gladko površino za drsenje kosov in zabojev, okrogli profil za valje postane valj s spojniki z zatičem, LS in LS z utorom S nosita linearne sani, profil linearnega vodila pa je tir za linearne valjčke.
GF-N Ø 28 je standard za delovna mesta, pretočne regale in vozičke. GF-S Ø 19 tehta približno polovico manj (0,20 kg/m proti 0,37) in je namenjen lahkim okvirjem, pregradnim elementom, zaščitam in majhnim mehanizmom. GF-G Ø 43 je za pokončnike in prečke, ki morajo nositi veliko: pri razponu 1000 mm na sredini prenese 851 N v primerjavi s 195 N pri GF-N, pri enakem povesu. Pogosto se jih splača kombinirati, na primer pokončniki GF-G in prečke GF-N, povezani z mešanimi spojniki.
