Notranji zgibni spojnik v liniji 0-180° GF-N

https://leanproducts.eu/web/image/product.template/580/image_1920?unique=e198dfe

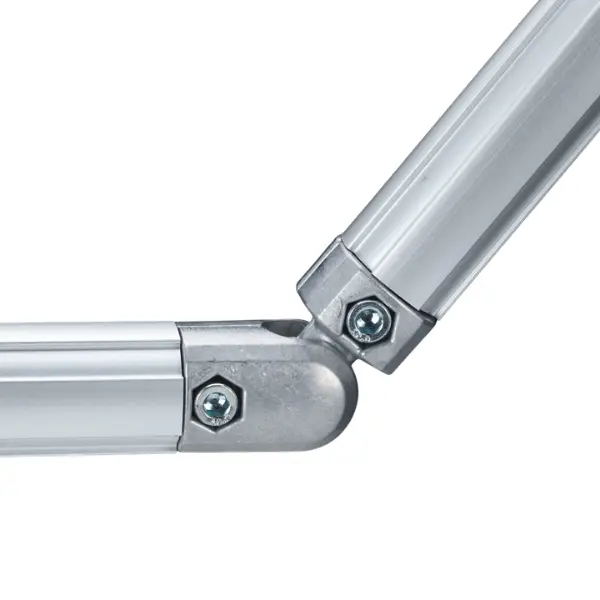

Notranji zgibni spoj, ki poveže konca dveh cevi Ø 28 v liniji in ostane poravnan s cevjo: prosti kot od 0 do 180°, zaklenjen z zategnitvijo vijakov M6 × 18. Jekleni vijačni material, 124 g.

Koda: GFJ-B04
  • Material
  • Teža

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
SUS
Kontakt
Prenesi podatkovni list PDF

Tehnične specifikacije

Material Tlačno lit aluminij, jekleni vijačni material
Teža 124 g
Oznake
Oznake
SUS

Ta pritrdi konec ene cevi na bok druge, kot opora. Ta spojnik pa poveže konca dveh cevi: cevi se nadaljujeta druga za drugo pod kotom, ki ga izberete.

Ta artikel ni več v proizvodnji in ga prodajamo do razprodaje zalog. Ko zaloge pošijo, vam bomo predlagali alternativo: sporočite nam, kam gre zgib in ali mora ostati poravnan s cevjo, in svetovali vam bomo, kateri sestavni del uporabiti namesto njega.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
