Jeklena nastavljiva noga

https://leanproducts.eu/web/image/product.template/1762/image_1920?unique=279ba48

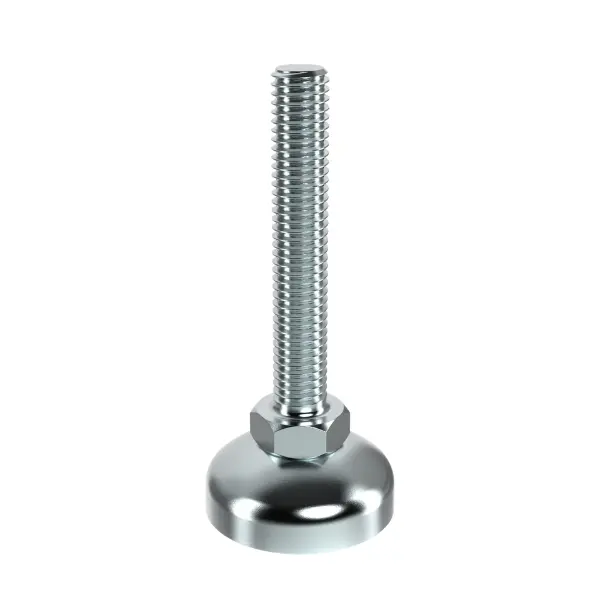

Jeklena nastavljiva noga z navojnim steblom M12 dolžine 80 mm in podstavkom Ø 30 ali Ø 45 mm. Na cev GF-N Ø 28 se montira z navojnim vložkom M12, na profil GF-N Hard pa z namenskim vložkom.

Koda: 3842529025
  • Premer mm
  • Material
  • Navoj
  • Dolžina mm

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
Kontakt
Prenesi podatkovni list PDF

Tehnične specifikacije

Premer mm 30
Material Jeklo
Navoj M12
Dolžina mm 80

V dno stebra vstavite navojni vložek M12 (GFN-E02 na cevi GF-N, GFN-E31 na profilu GF-N Hard) in privijte nogo. Nato nastavite višino, da konstrukcijo postavite v vodoravno lego.

Omejitev sklopa je vložek: 1250 N z GFN-E02, 3000 N z GFN-E31 na profilu Hard. Sporočite nam obremenitev konstrukcije in preverili bomo število nog.

Večji podstavek bolje porazdeli obremenitev in je stabilnejši na neravnih tleh. Ø 30 zavzame manj prostora pod stebrom.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
