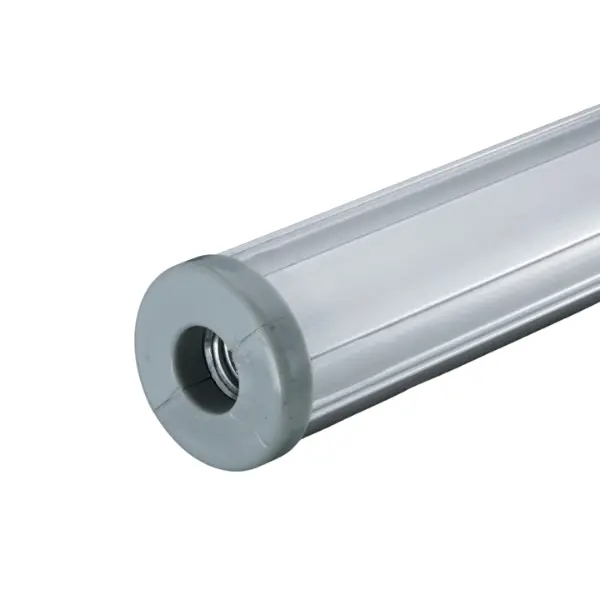

Navojni vložek M12 za nogo/kolo GF-N

https://leanproducts.eu/web/image/product.template/690/image_1920?unique=b3d0891

Navojni vložek M12 za vstavitev v dno cevi GF-N Ø 28 za noge in kolesa M12: standardna izvedba iz poliamida, 1250 N, ali izvedba ESD iz prevodnega polipropilena, 500 N.

Koda: GFN-E02
  • Različica
  • Material
  • Teža

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
SUS
Kontakt
Prenesi podatkovni list PDF

Tehnične specifikacije

Različica Standardna
Material Poliamid (PA) · prevodni polipropilen (ESD)
Teža 24 g (standardni) · 21 g (ESD)
Oznake
Oznake
SUS

Pri konstrukcijah za območja EPA s prevodnimi nogami ali kolesi: vložek GFN-E17 ohranja prevodnost do tal. Nosi manj kot standardni: 500 N namesto 1250 N.

Da: na primer kolo Ø 100 s srednjo izvrtino, pritrjeno z vijakom M12. Upoštevajte, da je omejitev sklopa vložek, 1250 N. Pri pogostem premikanju ali udarcih izberite kolesa s ploščo na profilu z utorom C10.

Vložek GFN-E31, namenjen profilu Hard: z nastavljivo nogo prenese do 3000 N.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
