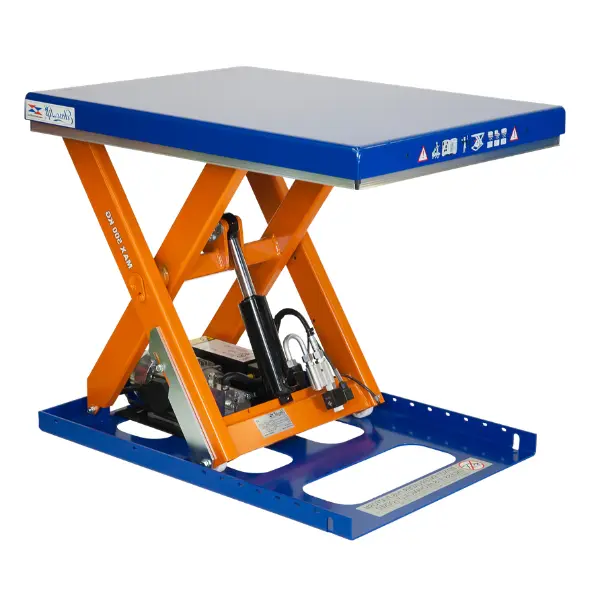

TR 501 Škarjasta Dvižna Miza

Jama 930 × 730 mm, globoka 165 mm: dolžina in širina mize +30 mm, najnižja višina +5 mm. Beton C12/15, L-profil 100 × 100 mm na robovih in cev Ø 100 mm za kable in cevi. Za vgradnjo v jamo so priporočljiva končna stikala, dvižna ušesa, mehanske blokade in revizijska loputa ali zunanji agregat.

Da, do 10 ciklov na uro in 10.000 na leto. Za več je potreben komplet HD 82103, ki ga naročite skupaj z mizo: pozneje ga ni mogoče vgraditi. Za neprekinjeno obratovanje 24/7 do 2000 kg je na voljo serija HD.

Standardno ima protikorozijsko zaščito C3 in električno opremo IP54; na zahtevo sta na voljo protikorozijska zaščita C4 in cinkanje. Za živilsko industrijo in pogosto pranje so na voljo dvižne mize iz nerjavnega jekla AISI 304 z električno omarico IP65, na primer TR 500 SS.

Da: ploščo je mogoče vrtati za pritrditev opreme ali vodil, pri tem pa se izognite območju, po katerem drsijo škarje.

Standardno oranžna RAL 2009 in modra RAL 5002. Brez doplačila tudi antracitno siva RAL 7024 in črna RAL 9005; druge barve RAL, več kot 200, na zahtevo z doplačilom.

Serija T je v celoti izdelana na Švedskem in se konfigurira z dodatki, upravljanjem in barvami. Serija C je lažja in ugodnejša izvedba: hidravlika in številni sestavni deli so enaki kot pri seriji T, vendar je ni mogoče prilagoditi, sprejme le malo dodatkov in ima stalni barvi oranžna in modra.

Dvižna miza s pritiskom na tipko dvigne breme na pravo delovno višino: dela se brez sklanjanja in brez ročnega dvigovanja. Če je treba breme tudi premikati med delovnimi mesti, je na voljo škarjasti dvižni voziček; za jemanje s palet in iz zabojev pa dvigala za palete in prekucniki.

Izhajajte iz treh podatkov: teža bremena in kako leži, najnižja in najvišja delovna višina (razlika je hod dviga) ter mere plošče, ki jih res potrebujete. Nato upoštevajte število ciklov na uro, okolje in varnost. Vodnik za izbiro dvižnih miz z izbirnikom s 4 vprašanji vam prikaže primerne modele.

Za dolga ali težka bremena so na voljo dvojne vodoravne škarje: dvoje sinhroniziranih škarij v vrsti dviga ploščo, dolgo do 6000 mm, z nosilnostjo do 10.000 kg. Za dolg hod dviga brez večje tlorisne površine, tudi za povezavo dveh nivojev, dosežejo dvojne, trojne ali četverne navpične škarje 6000 mm hoda.

Nizka dvižna miza: zaprta je visoka le 80–100 mm in stoji na tleh, brez gradbenih del. Pri plošči v obliki črke U ali E (TUL, TUB, CUB) paletni viličar pusti paleto na plošči; pri polni plošči zapeljete po dostopni klančini. Nosilnost do 2000 kg.

Da: ima oznako CE po EN 1570-1, preizkušena je z bremenom, ki je 30 % večje od nazivne nosilnosti, in dobavljena z izjavo o skladnosti. Standardno ima varnostno letev proti stiskanju na vseh 4 straneh, dvojni protipovratni ventil proti nenadnemu spustu in mehanske blokade za vzdrževanje.

Samo usposobljene osebe, ki spremljajo blago: EN 1570-1 to dovoljuje z največ dvema postajama in brez vožnje mimo fiksnega nadstropja. Potrebne so ograje in vrata, protizdrsna plošča, če obstaja nevarnost zdrsa, ter oznaka, ki dovoljuje prevoz oseb: ni dvigalo niti delovna ploščad za delo na višini.

Da: krmili se lahko tudi prek PLC-ja, različne funkcije pa je mogoče programirati že v standardni izvedbi. Krmilna enota UC-60 ima priključke M12 plug & play za končna stikala, fotocelice in senzorje, na ploščo pa je mogoče namestiti valjčni transporter za prenos materiala med različnimi nivoji.

Da, z namenskim okvirjem: okvir s kolesi (2 fiksni in 2 vrtljivi kolesi z zavoro) jo naredi mobilno, dvignjen okvir pa omogoča premik z viličarjem ali ročnim paletnim viličarjem in pušča prostor za noge upravljavca. Če je treba breme pogosto premikati med delovnimi mesti, razmislite o škarjastem dvižnem vozičku.
