Zlata cona, doseg in MTM: vsak gib manj je pridobljen čas

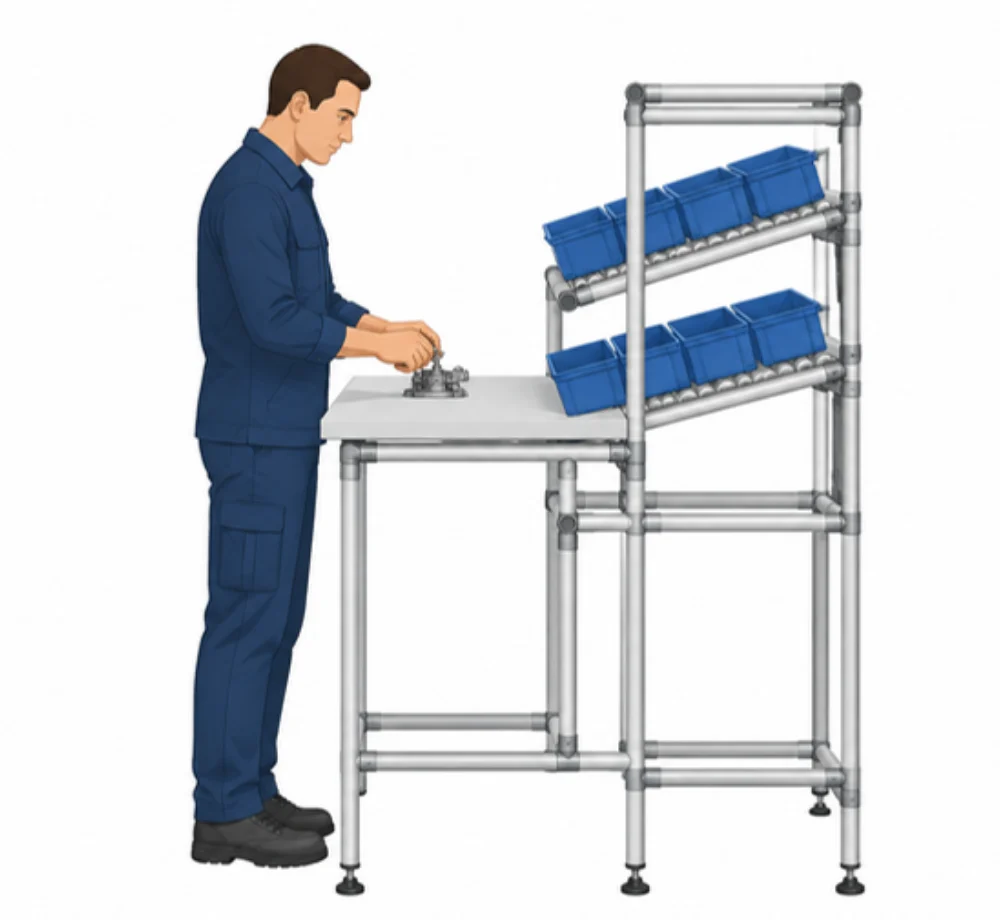

Stranski pogled: višine (mm)

• Zlata cona: optimalna povprečna delovna višina 1125 mm ±100
• 800–1500 mm: delovno območje, sem sodijo tudi zaboji
• Nad 1500 (roke nad srcem) in pod 800 (sklanjanje): izogibajte se

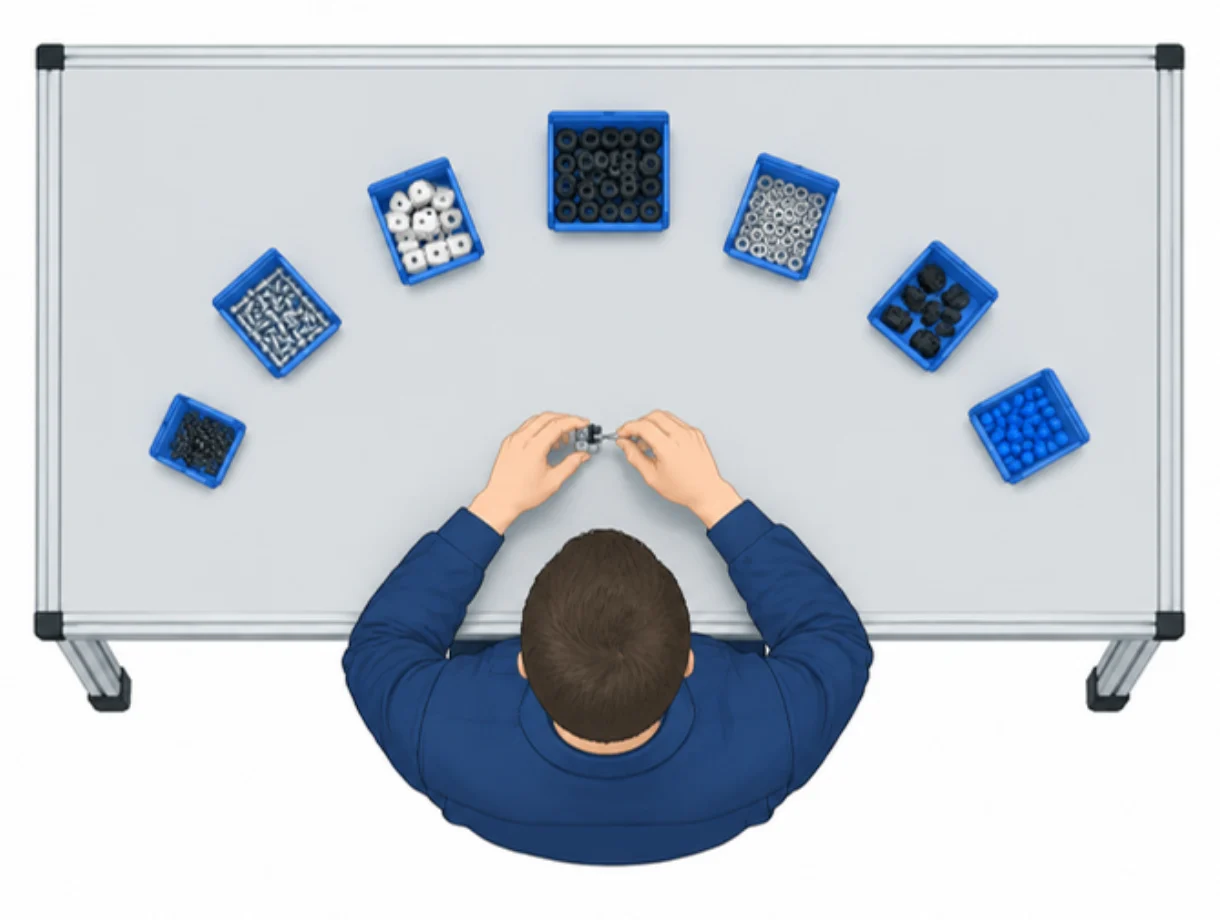

Pogled od zgoraj: območja prijema

• 1 · Območje za obe roki: kjer se loka s polmerom 280 mm prekrivata, približno 230 mm globoko od roba. Tu poteka montaža, pred očmi.
• 2 · Območje za eno roko: polmer 280 mm iz dveh točk na robu mize, 160 mm desno in levo od osi delavca. Pogosto uporabljeni deli in orodja.
• 3 · Razširjeno območje za eno roko: polmer 540 mm iz istih točk. Občasna uporaba; zaboji so največ 400 mm od rame.
• Absolutna meja: doseg iztegnjene roke naprej pri ženski 5. percentila, 625 mm (DIN 33402). Mere v mm, shema v približnem merilu.

Delovna višina: odvisna je od tega, kdo dela in kaj dela

Bolj ko je delo natančno, bližje očem mora biti kos; več ko je potrebne moči in gibanja, nižje je lahko.

Med najnižjo žensko in najvišjim moškim v obratu je več kot 30 cm razlike v telesni višini, zato višinsko nastavljivo delovno mesto z isto opremo služi vsem izmenam.

Ikone, od leve: nizka ženska, povprečna ženska, povprečen moški, visok moški. Štiri telesne višine segajo od najnižje ženske (le 5 % jih je nižjih) do najvišjega moškega (le 5 % jih je višjih). Pri delovnih mestih za sede-stoje delo se delovna plošča ne spusti pod 1000 mm, da ostane prostor za noge.

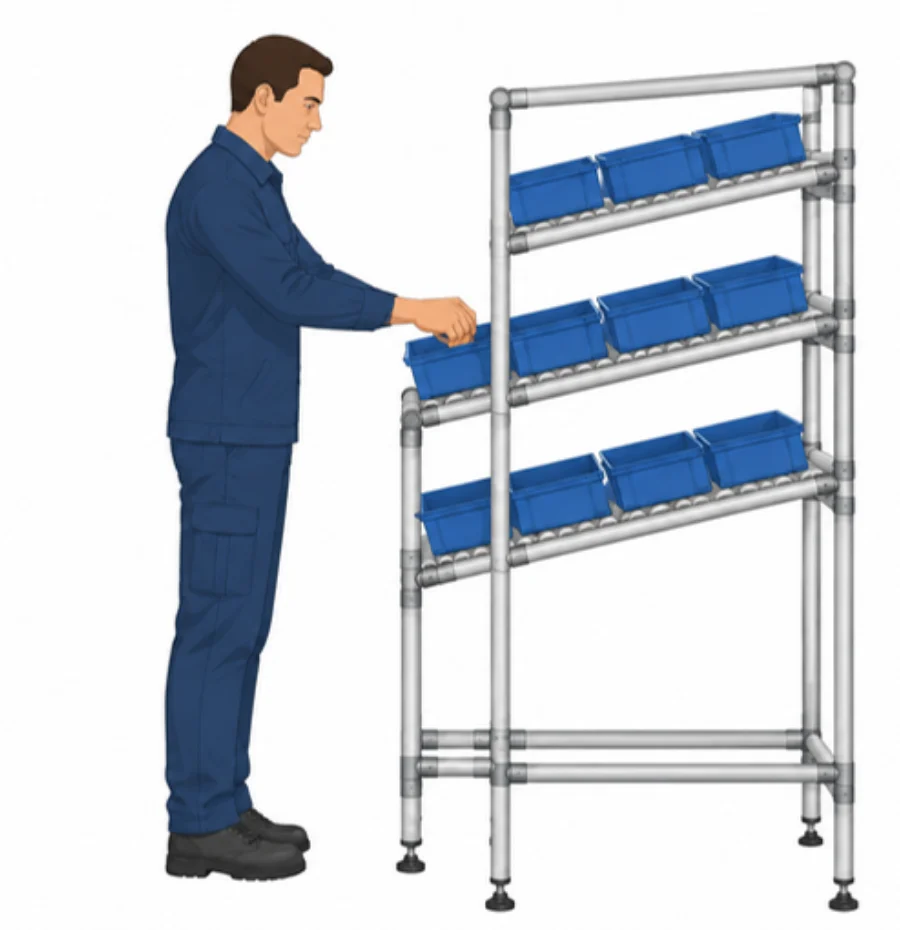

Jemanje iz gravitacijskega supermarketa

• B · 1025–1225 mm, zlata cona: najpogosteje jemane kode, na nivoju v višini prsi.
• A · zgornji nivo, do 1500 mm: lahke in redko jemane kode; višje delate z rokami nad srcem.
• C · spodnji nivo: pod 800 mm se sklanjate. Samo zaloge ali redko uporabljeni zaboji; težke je bolje postaviti blizu 800 mm.
• ≤ 400 mm: največja razdalja med ramo in sprednjim delom zaboja. Nagnjene valjčne proge pripeljejo polne zaboje pred delavca, prazni se vračajo po zgornjem nivoju.

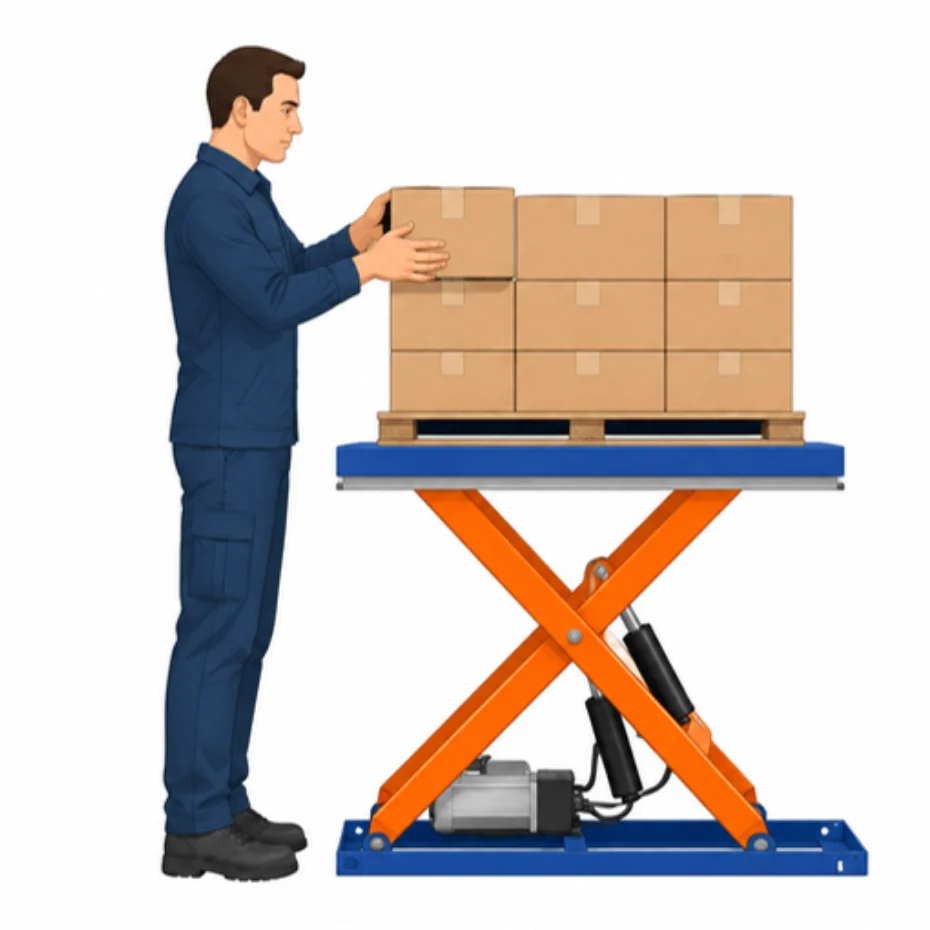

Jemanje z dvižne mize

• 1 · Plast za jemanje: vedno v območju 800–1500 mm, čim bližje zlati coni. Ko je plast izpraznjena, se miza spusti za eno plast.
• 2 · Ploščad: na tej sliki na približno 900 mm. Miza, kot je TM 1500, gre od 230 mm (nakladanje s tal z ročnim paletnim viličarjem) do 1330 mm, s 1100 mm hoda in ploščadjo 1700 × 1000 mm.

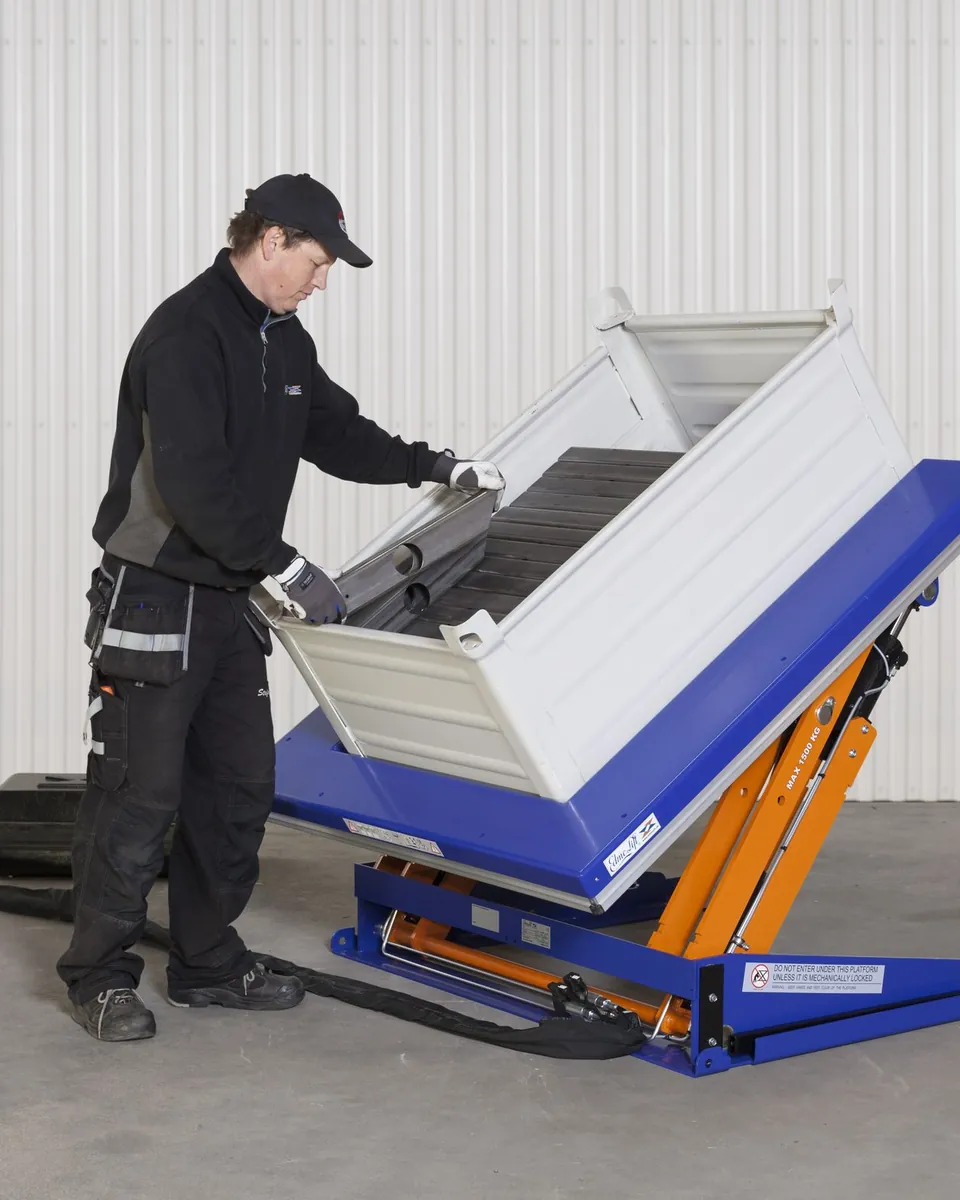

• Pri paletah lahko dodate nagib proti delavcu (dvigala in nagibniki do 40°), tako da se ni treba iztegovati do oddaljene strani.

03

MTM: vsak gib ima svoj čas

MTM (Methods-Time Measurement) so leta 1948 razvili Maynard, Stegemerten in Schwab. Ročno delo razčleni na osnovne gibe (seči, prijeti, premakniti, namestiti, spustiti) in vsakemu dodeli standardni čas, merjen v TMU: 1 TMU je 0,036 sekunde.

Čas gibanja reach narašča z razdaljo, čas gibanja grasp pa s težavnostjo prijema. Zato približanje zaboja in odprta izvedba merljivo skrajšata čas cikla, že v fazi načrtovanja delovnega mesta. V analizah MTM montažnih delovnih mest pravilna predstavitev delov skrajša čas oskrbe in jemanja za do 68 %. Vrednosti v tabelah MTM so last združenja MTM Association: za celovito analizo potrebujete certificiranega analitika.
