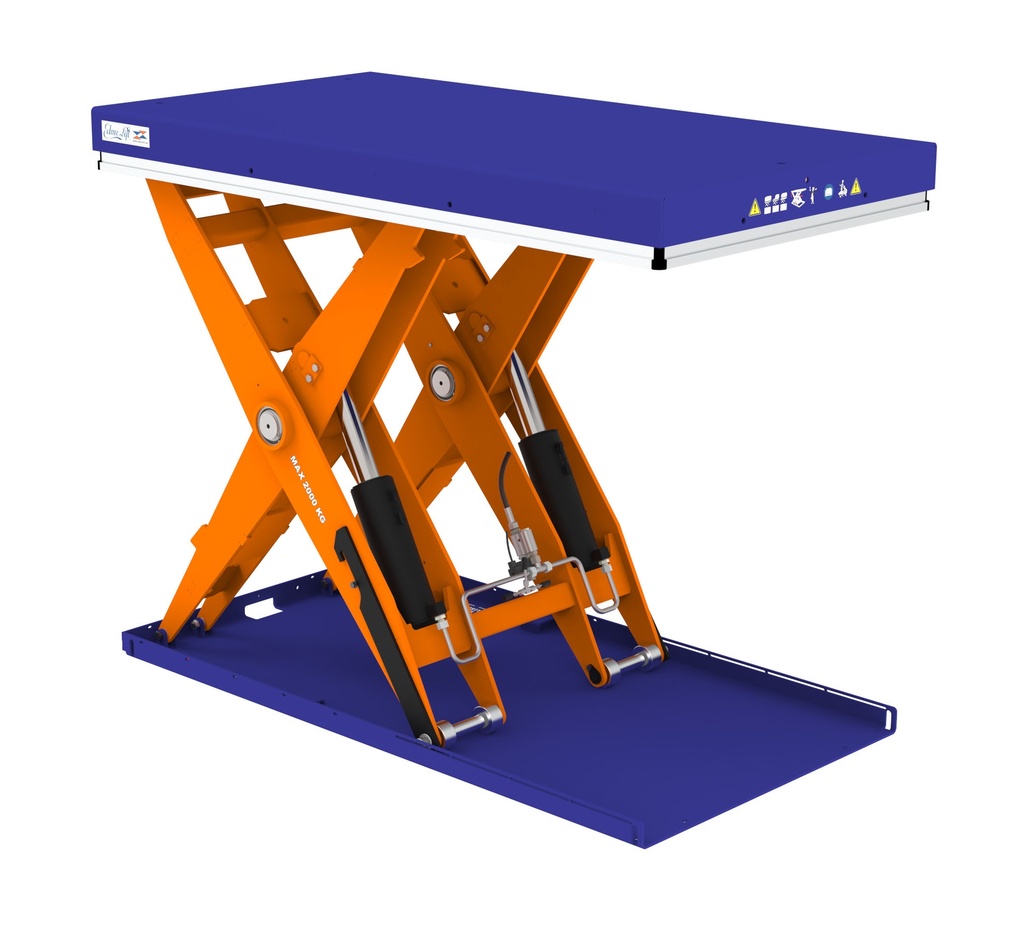

HDM 2000 Dvižna miza serije HD

Komplet HD okrepi standardno dvižno mizo za uporabo nad 10 ciklov na uro ali 10.000 na leto. Serija HD je izdelana za neprekinjeno obratovanje 24/7: kategorija 5 po EN 1570-1, najmanj 512.000 ciklov s polnim bremenom, ležaji z doživljenjskim mazanjem.

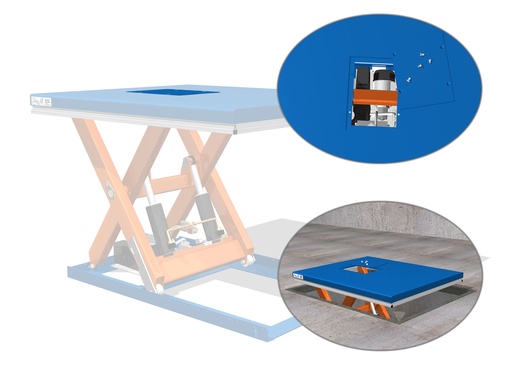

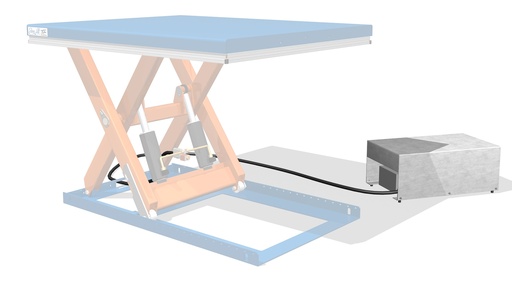

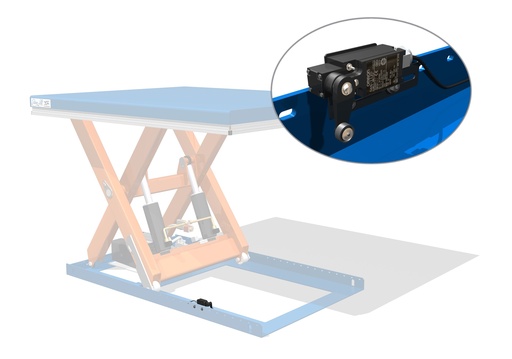

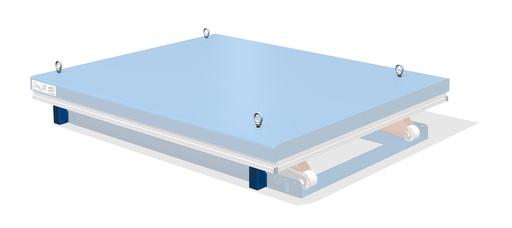

Jama 1730 × 930 mm, globoka 235 mm: dolžina in širina mize +30 mm, najnižja višina +5 mm. Beton C12/15, L-profil 100 × 100 mm na robovih in cev Ø 100 mm za kable in cevi. Za vgradnjo v jamo so priporočljiva končna stikala, dvižna ušesa, mehanske blokade in revizijska loputa ali zunanji agregat.

Poleg modela HDM 2000 (miza 1700 × 900 mm, hod dviga 1100 mm) serija HD obsega še HDL 2000 z mizo 1300 × 800 mm in hodom dviga 800 mm, HDB 2000 z mizo 1500 × 1000 mm in hodom dviga 900 mm ter HDA 2000 z mizo 2000 × 900 mm in hodom dviga 1300 mm. Vse nosijo 2000 kg in so izdelane za neprekinjeno obratovanje 24/7.

Da: ploščo je mogoče vrtati za pritrditev opreme ali vodil, pri tem pa se izognite območju, po katerem drsijo škarje.

Standardno oranžna RAL 2009 in modra RAL 5002. Brez doplačila tudi antracitno siva RAL 7024 in črna RAL 9005; druge barve RAL, več kot 200, na zahtevo z doplačilom.

Serija T je v celoti izdelana na Švedskem in se konfigurira z dodatki, upravljanjem in barvami. Serija C je lažja in ugodnejša izvedba: hidravlika in številni sestavni deli so enaki kot pri seriji T, vendar je ni mogoče prilagoditi, sprejme le malo dodatkov in ima stalni barvi oranžna in modra.

Dvižna miza s pritiskom na tipko dvigne breme na pravo delovno višino: dela se brez sklanjanja in brez ročnega dvigovanja. Če je treba breme tudi premikati med delovnimi mesti, je na voljo škarjasti dvižni voziček; za jemanje s palet in iz zabojev pa dvigala za palete in prekucniki.

Izhajajte iz treh podatkov: teža bremena in kako leži, najnižja in najvišja delovna višina (razlika je hod dviga) ter mere plošče, ki jih res potrebujete. Nato upoštevajte število ciklov na uro, okolje in varnost. Vodnik za izbiro dvižnih miz z izbirnikom s 4 vprašanji vam prikaže primerne modele.

Za dolga ali težka bremena so na voljo dvojne vodoravne škarje: dvoje sinhroniziranih škarij v vrsti dviga ploščo, dolgo do 6000 mm, z nosilnostjo do 10.000 kg. Za dolg hod dviga brez večje tlorisne površine, tudi za povezavo dveh nivojev, dosežejo dvojne, trojne ali četverne navpične škarje 6000 mm hoda.

Nizka dvižna miza: zaprta je visoka le 80–100 mm in stoji na tleh, brez gradbenih del. Pri plošči v obliki črke U ali E (TUL, TUB, CUB) paletni viličar pusti paleto na plošči; pri polni plošči zapeljete po dostopni klančini. Nosilnost do 2000 kg.

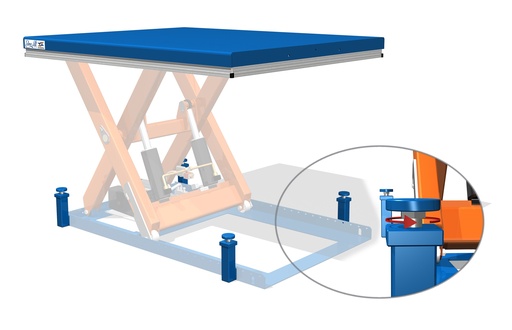

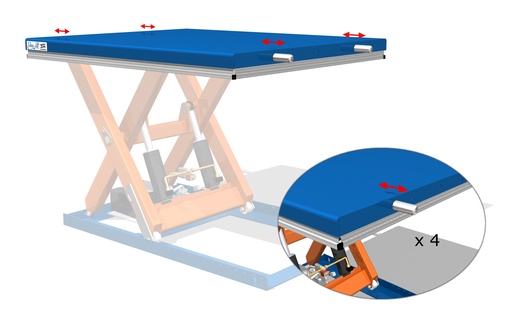

Da: ima oznako CE po EN 1570-1, preizkušena je z bremenom, ki je 30 % večje od nazivne nosilnosti, in dobavljena z izjavo o skladnosti. Standardno ima varnostno letev proti stiskanju na vseh 4 straneh, dvojni protipovratni ventil proti nenadnemu spustu in mehanske blokade za vzdrževanje.

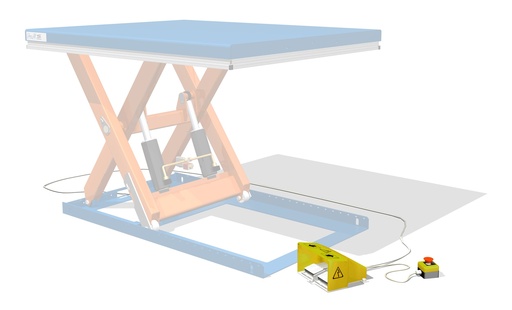

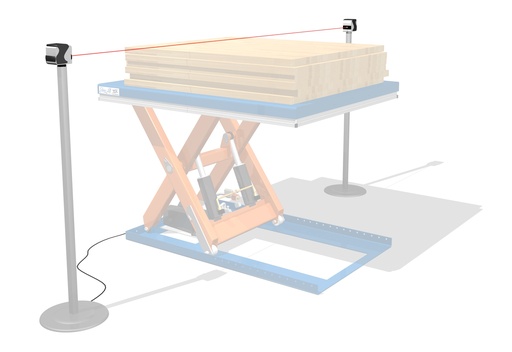

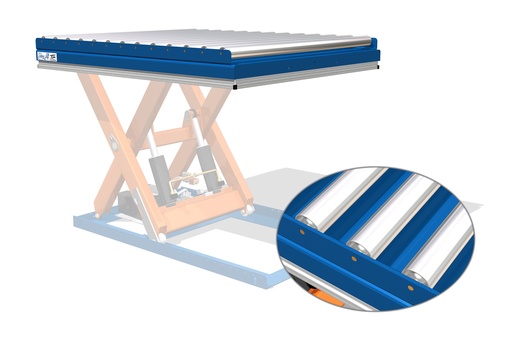

Da: krmili se lahko tudi prek PLC-ja, različne funkcije pa je mogoče programirati že v standardni izvedbi. Krmilna enota UC-60 ima priključke M12 plug & play za končna stikala, fotocelice in senzorje, na ploščo pa je mogoče namestiti valjčni transporter za prenos materiala med različnimi nivoji.

Ravna in vodoravna betonska podlaga najmanj C12/15, pritrditev z najmanj štirimi razpornimi sidri in električni priklop, ki ga izvede pooblaščeni električar. Vtič CEE, zaščita motorja in glavno stikalo običajno niso vključeni v dobavo.

V razdelku »Dokumenti« na strani izdelka: priročnik za uporabnika vsebuje vgradnjo, vzdrževanje, odpravljanje napak ter električne sheme krmilne enote UC-60 in hidravlične sheme. Za naročilo nadomestnih delov potrebujete tip stroja in serijsko številko s tipske tablice.
