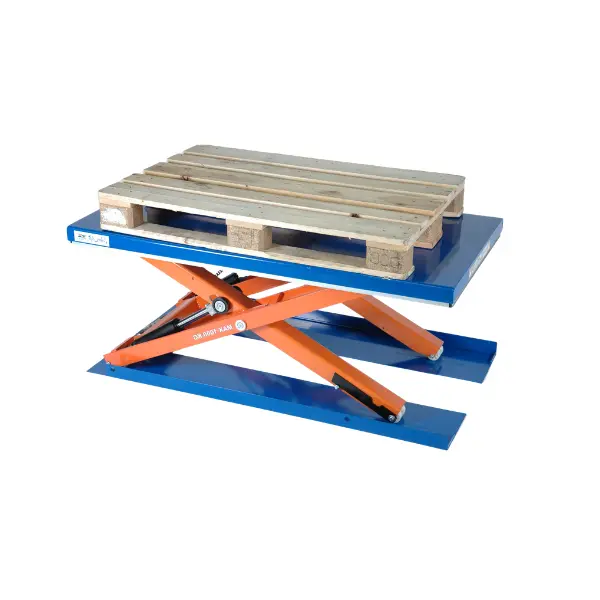

CCB 1000 nizka dvižna miza

https://leanproducts.eu/web/image/product.template/1650/image_1920?unique=0d864a6

CCB 1000 je izjemno nizka škarjasta dvižna miza z najnižjo višino 85 mm, zasnovana za vgradnjo v proizvodne linije, kjer je navpični prostor omejen. Z nosilnostjo 1.000 kg, hodom dviga 715 mm in delovno površino 1.500×800 mm zagotavlja ergonomijo dela in neprekinjen tok v aplikacijah vitke proizvodnje. Elektrohidravlični pogon (0,95 kW, trifazno napajanje 400V) omogoča cikel dviga 13 sekund prek standardne krmilne enote z 2 gumboma z zunanjim agregatom. Z oznako CE po EN 1570-1.

Preberi več ↓
Koda: 34860
  • Najnižja višina mm
  • Največja višina mm
  • Škarjasti mehanizem
  • Čas dviga (s)
  • Teža (kg)
  • Krmilna enota
  • Hidravlični agregat
  • Moč kW (S3)
  • Napajanje
  • Certifikacija

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
Za ta izdelek ste danes že poslali povpraševanje.
Kontakt
Zahtevajte ponudbo
Odgovorimo v 1 delovnem dnevu
Prenesite tehnični list PDF

Tehnične specifikacije

Nosilnost (kg) 1000
Hod dviga mm 715
Najnižja višina mm 85
Največja višina mm 800
Dolžina plošče mize mm 1500
Širina plošče mize mm 800
Škarjasti mehanizem Nizke
Čas dviga (s) 13
Teža (kg) 225
Krmilna enota Standardno ročno tipkalo, 2 tipki
Hidravlični agregat Zunanja s plastičnim pokrovom L=3m
Moč kW (S3) 0,95
Napajanje Trifazno 400 V
Certifikacija CE - EN 1570-1

Ne. Zaprta je visoka 85 mm in stoji na tleh: paleta se naloži z ročnim paletnim viličarjem po klančini.

Klančina 35478, 600 × 750 × 80 mm. Naroči se kot dodatek.

Z enako dolžino mize 1500 mm in enakim hodom dviga 715 mm sta na voljo CCB 1000B z mizo 1500 × 1000 mm (1000 kg) in CCB 1000XB z mizo 1500 × 1200 mm (1000 kg). Prečno postavljena europaleta, s stranico 1200 mm po širini, se prilega mizi širine 1200 mm modela CCB 1000XB.

Da: ploščo je mogoče vrtati za pritrditev opreme ali vodil, pri tem pa se izognite območju, po katerem drsijo škarje.

Samo v stalnih barvah oranžna in modra: serije C ni mogoče prilagoditi.

Serija T je v celoti izdelana na Švedskem in se konfigurira z dodatki, upravljanjem in barvami. Serija C je lažja in ugodnejša izvedba: hidravlika in številni sestavni deli so enaki kot pri seriji T, vendar je ni mogoče prilagoditi, sprejme le malo dodatkov in ima stalni barvi oranžna in modra.

Dvižna miza s pritiskom na tipko dvigne breme na pravo delovno višino: dela se brez sklanjanja in brez ročnega dvigovanja. Če je treba breme tudi premikati med delovnimi mesti, je na voljo škarjasti dvižni voziček; za jemanje s palet in iz zabojev pa dvižne naprave za palete in nagibniki.

Izhajajte iz treh podatkov: teža bremena in kako leži, najnižja in najvišja delovna višina (razlika je hod dviga) ter mere plošče, ki jih res potrebujete. Nato upoštevajte število ciklov na uro, okolje in varnost. Vodnik za izbiro dvižnih miz z izbirnikom s 4 vprašanji vam prikaže primerne modele.

Za dolga ali težka bremena so na voljo dvojne vodoravne škarje: dvoje sinhroniziranih škarij v vrsti dviga ploščo, dolgo do 6000 mm, z nosilnostjo do 10.000 kg. Za dolg hod dviga brez večje tlorisne površine, tudi za povezavo dveh nivojev, dosežejo dvojne, trojne ali četverne navpične škarje 6000 mm hoda.

Da: ima oznako CE po EN 1570-1, preizkušena je z bremenom, ki je 30 % večje od nazivne nosilnosti, in dobavljena z izjavo o skladnosti. Standardno ima varnostno letev proti stisku na vseh 4 straneh, dvojni protipovratni ventil proti nenadnemu spustu in vzdrževalne podpornike.

Ravna in vodoravna betonska podlaga najmanj C12/15, pritrditev z najmanj štirimi razpornimi sidri in električni priklop, ki ga izvede pooblaščeni električar. Vtič CEE, zaščita motorja in glavno stikalo običajno niso vključeni v dobavo.

Približno 4-krat na leto ali vsakih 1000 ciklov, kar nastopi prej: preverijo se puščanje in nivo hidravličnega olja (ISO 32), cevi in kabli, tipke za zaustavitev v sili, varnostna letev in nalepke. Za delo pod ploščo mizo brez bremena dvignete, vstavite vzdrževalne podpornike in izklopite napajanje; uporabljajte samo originalne rezervne dele.

V razdelku »Dokumenti« na strani izdelka: priročnik za uporabnika vsebuje vgradnjo, vzdrževanje, odpravljanje napak ter električne sheme krmilne enote UC-60 in hidravlične sheme. Za naročilo rezervnih delov potrebujete tip stroja in serijsko številko s tipske tablice.
