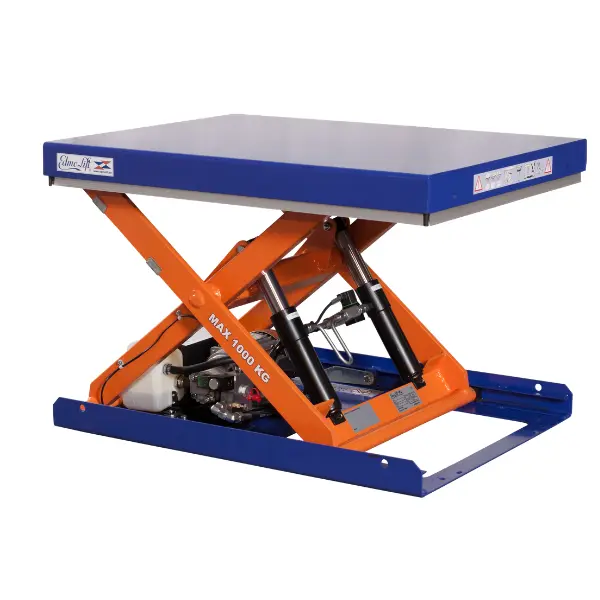

CR 1000 dvižna miza z enojnimi škarjami

https://leanproducts.eu/web/image/product.template/1585/image_1920?unique=0d864a6

CR 1000 je dvižna miza z enojnimi škarjami z nosilnostjo 1000 kg, hodom dviga 600 mm in najnižjo višino 160 mm, zasnovana za industrijsko rokovanje s tovori v okoljih vitke proizvodnje. Delovno površino 900×700 mm poganja notranji agregat 0,55 kW (S3) s trifaznim napajanjem 400V, čas dviga je 23 sekund, upravljanje pa poteka s standardnim stikalom z 2 tipkama. Stroj ima oznako CE po standardu EN 1570-1, kar zagotavlja skladnost z evropskimi varnostnimi zahtevami za dvižne mize.

Preberi več ↓
Koda: 515215
  • Najnižja višina mm
  • Največja višina mm
  • Škarjasti mehanizem
  • Čas dviga (s)
  • Teža (kg)
  • Krmilna enota
  • Hidravlični agregat
  • Moč kW (S3)
  • Napajanje
  • Certifikacija

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
Za ta izdelek ste danes že poslali povpraševanje.
Kontakt
Zahtevajte ponudbo
Odgovorimo v 1 delovnem dnevu
Prenesite tehnični list PDF

Tehnične specifikacije

Nosilnost (kg) 1000
Hod dviga mm 600
Najnižja višina mm 160
Največja višina mm 760
Dolžina plošče mize mm 900
Širina plošče mize mm 700
Škarjasti mehanizem Enojne škarje
Čas dviga (s) 23
Teža (kg) 130
Krmilna enota Standardno ročno tipkalo, 2 tipki
Hidravlični agregat Notranji
Moč kW (S3) 0,55
Napajanje Trifazno 400 V
Certifikacija CE - EN 1570-1

Serija C ni namenjena neprekinjenemu delu na liniji: Edmolift kot primer navaja do 4 dvige na uro. Za intenzivnejšo uporabo izberite serijo T, nad 10 cikli na uro s kompletom HD.

Jama 930 × 730 mm, globoka 165 mm: dolžina in širina mize +30 mm, najnižja višina +5 mm. Beton C12/15, L-profil 100 × 100 mm na robovih in cev Ø 100 mm za kable in cevi. Za vgradnjo v jamo so priporočljiva končna stikala, dvižna ušesa, mehanske blokade in revizijska loputa ali zunanji agregat.

Da: ploščo je mogoče vrtati za pritrditev opreme ali vodil, pri tem pa se izognite območju, po katerem drsijo škarje.

Samo v stalnih barvah oranžna in modra: serije C ni mogoče prilagoditi.

Serija T je v celoti izdelana na Švedskem in se konfigurira z dodatki, upravljanjem in barvami. Serija C je lažja in ugodnejša izvedba: hidravlika in številni sestavni deli so enaki kot pri seriji T, vendar je ni mogoče prilagoditi, sprejme le malo dodatkov in ima stalni barvi oranžna in modra.

Dvižna miza s pritiskom na tipko dvigne breme na pravo delovno višino: dela se brez sklanjanja in brez ročnega dvigovanja. Če je treba breme tudi premikati med delovnimi mesti, je na voljo škarjasti dvižni voziček; za jemanje s palet in iz zabojev pa dvižne naprave za palete in nagibniki.

Izhajajte iz treh podatkov: teža bremena in kako leži, najnižja in najvišja delovna višina (razlika je hod dviga) ter mere plošče, ki jih res potrebujete. Nato upoštevajte število ciklov na uro, okolje in varnost. Vodnik za izbiro dvižnih miz z izbirnikom s 4 vprašanji vam prikaže primerne modele.

Za dolga ali težka bremena so na voljo dvojne vodoravne škarje: dvoje sinhroniziranih škarij v vrsti dviga ploščo, dolgo do 6000 mm, z nosilnostjo do 10.000 kg. Za dolg hod dviga brez večje tlorisne površine, tudi za povezavo dveh nivojev, dosežejo dvojne, trojne ali četverne navpične škarje 6000 mm hoda.

Nizka dvižna miza: zaprta je visoka le 80–100 mm in stoji na tleh, brez gradbenih del. Pri plošči v obliki črke U ali E (TUL, TUB, CUB) paletni viličar pusti paleto na plošči; pri polni plošči zapeljete po dostopni klančini. Nosilnost do 2000 kg.

Da: ima oznako CE po EN 1570-1, preizkušena je z bremenom, ki je 30 % večje od nazivne nosilnosti, in dobavljena z izjavo o skladnosti. Standardno ima varnostno letev proti stisku na vseh 4 straneh, dvojni protipovratni ventil proti nenadnemu spustu in vzdrževalne podpornike.

Da, z namenskim okvirjem: okvir s kolesi (2 fiksni in 2 vrtljivi kolesi z zavoro) jo naredi mobilno, dvignjen okvir pa omogoča premik z viličarjem ali ročnim paletnim viličarjem in pušča prostor za noge upravljavca. Če je treba breme pogosto premikati med delovnimi mesti, razmislite o škarjastem dvižnem vozičku.

Ravna in vodoravna betonska podlaga najmanj C12/15, pritrditev z najmanj štirimi razpornimi sidri in električni priklop, ki ga izvede pooblaščeni električar. Vtič CEE, zaščita motorja in glavno stikalo običajno niso vključeni v dobavo.

Približno 4-krat na leto ali vsakih 1000 ciklov, kar nastopi prej: preverijo se puščanje in nivo hidravličnega olja (ISO 32), cevi in kabli, tipke za zaustavitev v sili, varnostna letev in nalepke. Za delo pod ploščo mizo brez bremena dvignete, vstavite vzdrževalne podpornike in izklopite napajanje; uporabljajte samo originalne rezervne dele.

V razdelku »Dokumenti« na strani izdelka: priročnik za uporabnika vsebuje vgradnjo, vzdrževanje, odpravljanje napak ter električne sheme krmilne enote UC-60 in hidravlične sheme. Za naročilo rezervnih delov potrebujete tip stroja in serijsko številko s tipske tablice.
