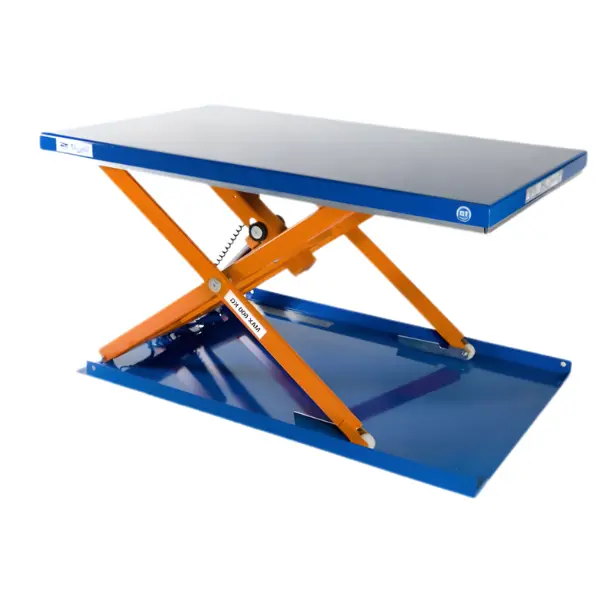

TCB 600H Nizka Dvižna Miza

TCB 600H nizka dvižna miza

https://leanproducts.eu/web/image/product.template/1661/image_1920?unique=0d864a6

TCB 600H je izjemno nizka škarjasta dvižna miza z nosilnostjo 600 kg, najnižjo višino 85 mm in hodom dviga do 965 mm na plošči 1500×900 mm — idealna za ergonomska delovna mesta ali vgradnjo v proizvodne linije z dostopom na nivoju tal. Elektrohidravlični pogon (0,95 kW, trifazno 400 V) dvigne ploščo na višino v 19 sekundah prek zunanjega agregata s plastičnim pokrovom (kabel L=3 m) in standardne krmilne enote z 2 tipkama. Z oznako CE po EN 1570-1, skupna teža 180 kg.

Preberi več ↓
Koda: 33638
  • Najnižja višina mm
  • Največja višina mm
  • Škarjasti mehanizem
  • Čas dviga (s)
  • Teža (kg)
  • Krmilna enota
  • Hidravlični agregat
  • Moč kW (S3)
  • Napajanje
  • Certifikacija

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
Za ta izdelek ste danes že poslali povpraševanje.
Kontakt
Zahtevajte ponudbo
Odgovorimo v 1 delovnem dnevu
Prenesite tehnični list PDF

Tehnične specifikacije

Nosilnost (kg) 600
Hod dviga mm 965
Najnižja višina mm 85
Največja višina mm 1050
Dolžina plošče mize mm 1500
Širina plošče mize mm 900
Škarjasti mehanizem Nizke
Čas dviga (s) 19
Teža (kg) 210
Krmilna enota Standardno ročno tipkalo, 2 tipki
Hidravlični agregat Zunanja s plastičnim pokrovom L=3m
Moč kW (S3) 0,95
Napajanje Trifazno 400 V
Certifikacija CE - EN 1570-1

Da: zaprta je visoka 85 mm in stoji na tleh. Za zapeljevanje na mizo z ročnim paletnim viličarjem je mogoče dodati dostopno klančino.

Da: ploščo je mogoče vrtati za pritrditev opreme ali vodil, pri tem pa se izognite območju, po katerem drsijo škarje.

Standardno oranžna RAL 2009 in modra RAL 5002. Brez doplačila tudi antracitno siva RAL 7024 in črna RAL 9005; druge barve RAL, več kot 200, na zahtevo z doplačilom.

Serija T je v celoti izdelana na Švedskem in se konfigurira z dodatki, upravljanjem in barvami. Serija C je lažja in ugodnejša izvedba: hidravlika in številni sestavni deli so enaki kot pri seriji T, vendar je ni mogoče prilagoditi, sprejme le malo dodatkov in ima stalni barvi oranžna in modra.

Dvižna miza s pritiskom na tipko dvigne breme na pravo delovno višino: dela se brez sklanjanja in brez ročnega dvigovanja. Če je treba breme tudi premikati med delovnimi mesti, je na voljo škarjasti dvižni voziček; za jemanje s palet in iz zabojev pa dvižne naprave za palete in nagibniki.

Izhajajte iz treh podatkov: teža bremena in kako leži, najnižja in najvišja delovna višina (razlika je hod dviga) ter mere plošče, ki jih res potrebujete. Nato upoštevajte število ciklov na uro, okolje in varnost. Vodnik za izbiro dvižnih miz z izbirnikom s 4 vprašanji vam prikaže primerne modele.

Za dolga ali težka bremena so na voljo dvojne vodoravne škarje: dvoje sinhroniziranih škarij v vrsti dviga ploščo, dolgo do 6000 mm, z nosilnostjo do 10.000 kg. Za dolg hod dviga brez večje tlorisne površine, tudi za povezavo dveh nivojev, dosežejo dvojne, trojne ali četverne navpične škarje 6000 mm hoda.

Da: ima oznako CE po EN 1570-1, preizkušena je z bremenom, ki je 30 % večje od nazivne nosilnosti, in dobavljena z izjavo o skladnosti. Standardno ima varnostno letev proti stisku na vseh 4 straneh, dvojni protipovratni ventil proti nenadnemu spustu in vzdrževalne podpornike.

Samo usposobljene osebe, ki spremljajo blago: EN 1570-1 to dovoljuje z največ dvema postajama in brez vožnje mimo fiksnega nadstropja. Potrebne so ograje in vrata, protizdrsna plošča, če obstaja nevarnost zdrsa, ter oznaka, ki dovoljuje prevoz oseb: ni dvigalo niti delovna ploščad za delo na višini.

Da: krmili se lahko tudi prek PLC-ja, različne funkcije pa je mogoče programirati že v standardni izvedbi. Krmilna enota UC-60 ima priključke M12 plug & play za končna stikala, fotocelice in senzorje, na ploščo pa je mogoče namestiti valjčno progo za prenos materiala med različnimi nivoji.

Ravna in vodoravna betonska podlaga najmanj C12/15, pritrditev z najmanj štirimi razpornimi sidri in električni priklop, ki ga izvede pooblaščeni električar. Vtič CEE, zaščita motorja in glavno stikalo običajno niso vključeni v dobavo.

Približno 4-krat na leto ali vsakih 1000 ciklov, kar nastopi prej: preverijo se puščanje in nivo hidravličnega olja (ISO 32), cevi in kabli, tipke za zaustavitev v sili, varnostna letev in nalepke. Za delo pod ploščo mizo brez bremena dvignete, vstavite vzdrževalne podpornike in izklopite napajanje; uporabljajte samo originalne rezervne dele.

V razdelku »Dokumenti« na strani izdelka: priročnik za uporabnika vsebuje vgradnjo, vzdrževanje, odpravljanje napak ter električne sheme krmilne enote UC-60 in hidravlične sheme. Za naročilo rezervnih delov potrebujete tip stroja in serijsko številko s tipske tablice.
