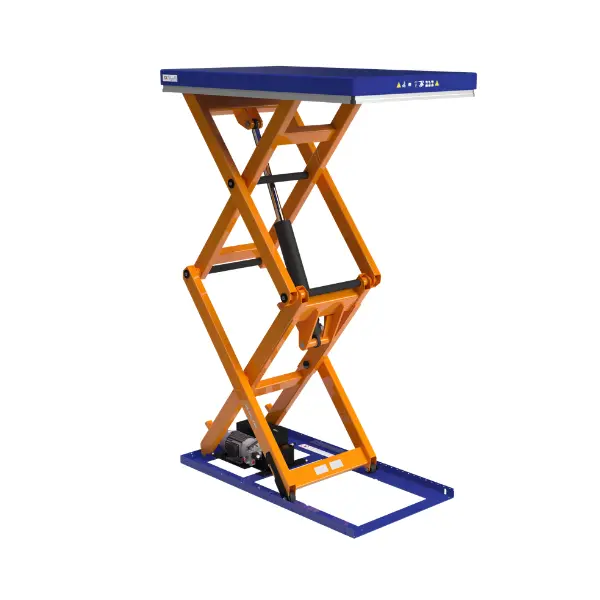

TMD 1500 Vertikalna Dvižna Miza

Da: z dvojnimi navpičnimi škarjami se model TMD 1500 dvigne od 400 do 2600 mm, kar je 2200 mm hoda dviga, z nosilnostjo 1500 kg na mizi 1700 × 1000 mm in z majhno tlorisno površino.

Potrebna je, če želite spuščeno mizo v nivoju tal. Jama meri 1730 × 1030 mm in je globoka 405 mm (najnižja višina + 5 mm); beton C12/15, L-profil 100 × 100 mm na robovih in cev Ø 100 mm do agregata. Za vgradnjo v jamo so priporočljiva končna stikala, mehanske blokade in dvižna ušesa.

Pri več kot 10 ciklih na uro ali več kot 10.000 na leto. Za ta model je to komplet HD 82103 (do 4000 kg): kolesa s krogličnimi ležaji, obdelane gredi, mazalke na vseh zgibih in drenaža cilindrov v rezervoar. Naročiti ga je treba skupaj z dvižno mizo.

Samo usposobljene osebe, ki spremljajo blago: EN 1570-1 to dovoljuje z največ dvema postajama in brez vožnje mimo fiksnega nadstropja. Potrebne so ograje in vrata, protizdrsna miza, če obstaja nevarnost zdrsa, ter oznaka, ki dovoljuje prevoz oseb. Ni dvigalo in ni dvižna delovna ploščad za delo na višini.

Da: ploščo je mogoče vrtati za pritrditev opreme ali vodil, pri tem pa se izognite območju, po katerem drsijo škarje.

Standardno oranžna RAL 2009 in modra RAL 5002. Brez doplačila tudi antracitno siva RAL 7024 in črna RAL 9005; druge barve RAL, več kot 200, na zahtevo z doplačilom.

Serija T je v celoti izdelana na Švedskem in se konfigurira z dodatki, upravljanjem in barvami. Serija C je lažja in ugodnejša izvedba: hidravlika in številni sestavni deli so enaki kot pri seriji T, vendar je ni mogoče prilagoditi, sprejme le malo dodatkov in ima stalni barvi oranžna in modra.

Dvižna miza s pritiskom na tipko dvigne breme na pravo delovno višino: dela se brez sklanjanja in brez ročnega dvigovanja. Če je treba breme tudi premikati med delovnimi mesti, je na voljo škarjasti dvižni voziček; za jemanje s palet in iz zabojev pa dvigala za palete in prekucniki.

Izhajajte iz treh podatkov: teža bremena in kako leži, najnižja in najvišja delovna višina (razlika je hod dviga) ter mere plošče, ki jih res potrebujete. Nato upoštevajte število ciklov na uro, okolje in varnost. Vodnik za izbiro dvižnih miz z izbirnikom s 4 vprašanji vam prikaže primerne modele.

Za dolga ali težka bremena so na voljo dvojne vodoravne škarje: dvoje sinhroniziranih škarij v vrsti dviga ploščo, dolgo do 6000 mm, z nosilnostjo do 10.000 kg. Za dolg hod dviga brez večje tlorisne površine, tudi za povezavo dveh nivojev, dosežejo dvojne, trojne ali četverne navpične škarje 6000 mm hoda.

Nizka dvižna miza: zaprta je visoka le 80–100 mm in stoji na tleh, brez gradbenih del. Pri plošči v obliki črke U ali E (TUL, TUB, CUB) paletni viličar pusti paleto na plošči; pri polni plošči zapeljete po dostopni klančini. Nosilnost do 2000 kg.

Da: ima oznako CE po EN 1570-1, preizkušena je z bremenom, ki je 30 % večje od nazivne nosilnosti, in dobavljena z izjavo o skladnosti. Standardno ima varnostno letev proti stiskanju na vseh 4 straneh, dvojni protipovratni ventil proti nenadnemu spustu in mehanske blokade za vzdrževanje.

Da: krmili se lahko tudi prek PLC-ja, različne funkcije pa je mogoče programirati že v standardni izvedbi. Krmilna enota UC-60 ima priključke M12 plug & play za končna stikala, fotocelice in senzorje, na ploščo pa je mogoče namestiti valjčni transporter za prenos materiala med različnimi nivoji.

Da, z namenskim okvirjem: okvir s kolesi (2 fiksni in 2 vrtljivi kolesi z zavoro) jo naredi mobilno, dvignjen okvir pa omogoča premik z viličarjem ali ročnim paletnim viličarjem in pušča prostor za noge upravljavca. Če je treba breme pogosto premikati med delovnimi mesti, razmislite o škarjastem dvižnem vozičku.
