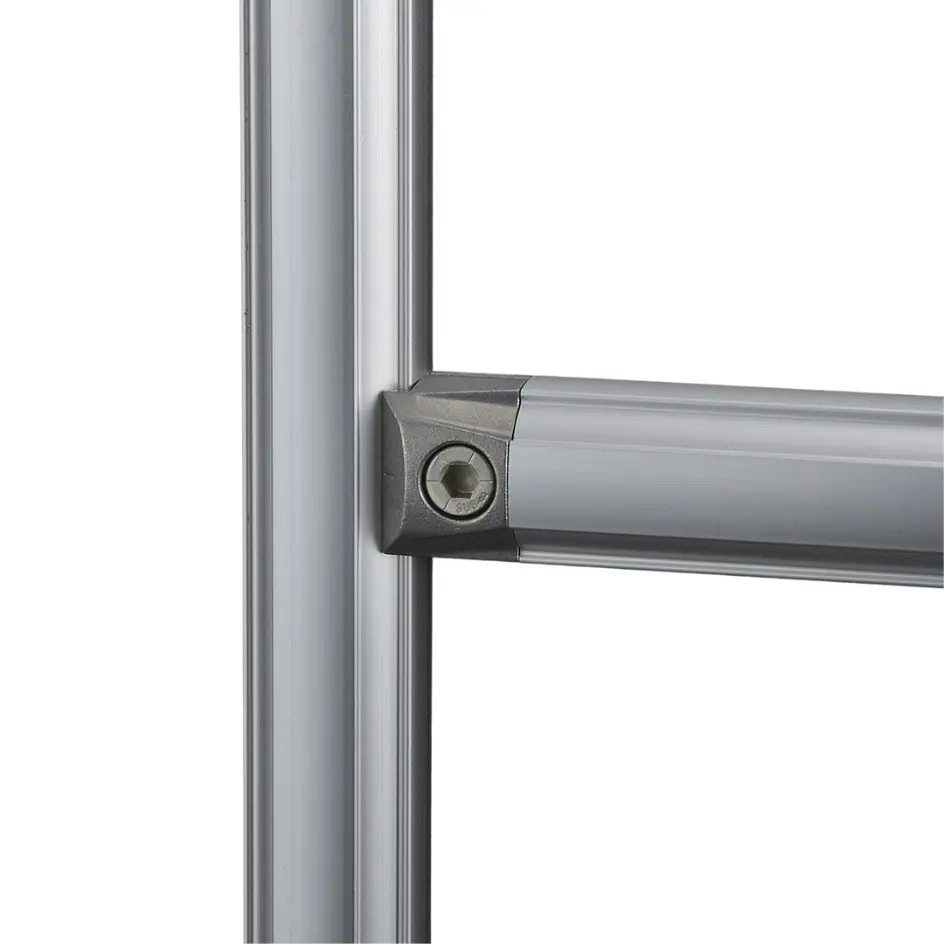

Notranji spojnik 90° GF-N

Notranji ostane poravnan s cevjo (28 mm): izberite ga tam, kjer sta pomembna videz in prehod delov ter zabojev. Zunanji objame cev (33 mm) in je primeren tudi za profile T, Hard in z utorom C10, kamor notranji ne gre. Oba preneseta 800 N proti zdrsu.

Samo za lahke obremenitve: v korenu konzolne ročice spojnik dopušča 9 N·m, približno 3 kg na koncu ročice dolžine 300 mm. Za obremenjene konzole pod spoj dodajte 45° opornik (40 N·m) ali dolgi 45° opornik (95 N·m).

Med dvema stebroma GF-N je prečka dolga toliko kot skupna zunanja mera stebrov minus 88 mm (44 na stran), tako z notranjim kot z zunanjim spojnikom. Če so stebri cevi GF-G Ø 43, odštejte 118 mm.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
