Dolgi 45° opornik GF-N
Dolgi 45° opornik za spoje 90° med cevmi Ø 28: daljša opora poveča nosilnost spoja na 95 N·m, več kot dvakrat toliko kot standardni opornik. Za obremenjene konzole; kombinira se tudi z zunanjim spojnikom 90° GF-G.
Green Frame · Spojniki GF-N Ø 28

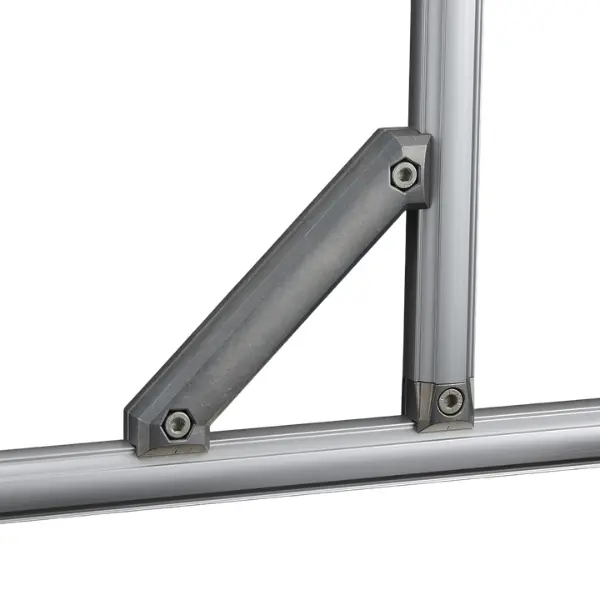

Dolgi 45° opornik GF-N
Enako načelo kot pri 45° oporniku, z daljšo ročico: spoj doseže 95 N·m upogibno in 1150 N proti zdrsu. Pri dosegu 300 mm je to približno 32 kg na ročico. Uporablja se za obremenjene police, konzolne površine in portalne vozičke; deluje tudi skupaj z zunanjim spojnikom 90° GF-G.
Zakaj ga izbrati
Več kot dvakrat toliko
95 N·m namesto 40 N·m pri standardnem oporniku.
Doda se k spoju
Namestite ga pod obstoječi spoj.
Tudi z GF-G
Kombinira se z zunanjim spojnikom 90° GF-G.
Primer uporabe
Uporablja se pod najbolj obremenjenimi spoji.
- Obremenjene konzolne police in površine
- Portalni vozički in visoke konstrukcije
Podatki in združljivost
| Podatek | Vrednost |
|---|---|
| Serija | GF-N Ø 28 |
| Tip | Dolgi 45° opornik (opora pod spojem 90°) |
| Združljivo z | Spoji 90° med cevmi GF-N Ø 28; objame tudi cevi GF-G Ø 43, z zunanjim spojnikom 90° GF-G |
| Material | Tlačno lit aluminij, aluminijast vijak |
| Teža | 156 g |
| Dovoljene obremenitve | Zdrs 1150 N · moment 95 N·m |
| Zatezni moment | 11 N·m (šestrobi ključ 5 mm) |
| Vijak | M6,5 × 18 iz aluminija |
| Koda | GFJ-D45 |
Obremenitev na ročico = moment ÷ doseg: 95 N·m ÷ 0,3 m ≈ 317 N pri 300 mm, ≈ 190 N pri 500 mm.
