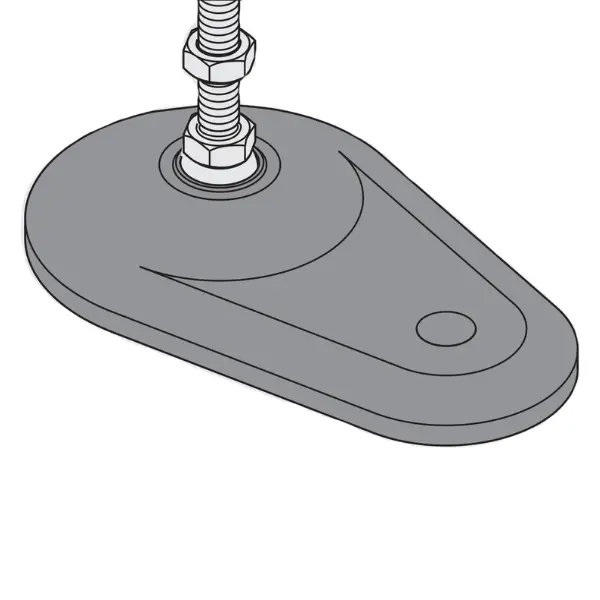

Nastavljiva noga z luknjo za sidranje
Nastavljiva noga s podstavkom Ø 60 mm z luknjo za pritrditev na tla in navojnim steblom M12 dolžine 80 mm. Na cev GF-N Ø 28 se montira z navojnim vložkom M12: konstrukcija v vodoravni legi in pritrjena.
Green Frame · Nastavljive noge in kolesa
Nastavljiva noga z luknjo za sidranje
Konstrukcijo postavite v vodoravno lego in jo nato pritrdite na tla: podstavek Ø 60 mm ima luknjo za sidrni vijak ali vložek. Steblo M12 dolžine 80 mm, ki ga privijete v vložek M12 stebra.
Podstavek Ø 60 mm z luknjoSteblo M12 × 80 mmSidranje v tlaNastavljiva
Zakaj ga izbrati
Pritrjena na tla
Konstrukcija se ne premakne in se ne prevrne.
V vodoravni legi
Najprej nastavite višino, nato pritrdite podstavek.
Širok podstavek
Ø 60 mm: stabilna opora.
Podatki in združljivost
| Podatek | Vrednost |
|---|---|
| Tip | Nastavljiva noga z luknjo za sidranje |
| Navoj in dolžina | M12 × 80 mm |
| Premer podstavka | 60 mm |
| Montaža na GF-N Ø 28 | Navojni vložek M12 GFN-E02 (ESD: GFN-E17) |
| Montaža na GF-N Hard | Navojni vložek M12 GFN-E31 |
| Nosilnost sklopa | Določa jo vložek: 1250 N z GFN-E02, 3000 N z GFN-E31 |
| Koda | LP-P60M12-80 |
Sidrni vijak ali vložek se izbere glede na tla in ni priložen.
Navojni vložek M12 za nogo/kolo GF-NNavojni vložek M12
Navojni vložek M12 za nogo/kolo GF-N HardNavojni vložek M12 za profil Hard
Podnožje GF-NPodnožje za tlaImate še vprašanja?Preberite 2 pogosti vprašanji →
Ne veste, katero nogo ali kolo izbrati?
Sporočite nam obremenitev, vrsto tal in profil okvirja: svetovali vam bomo ustrezna kolesa, noge in navojne vložke.
