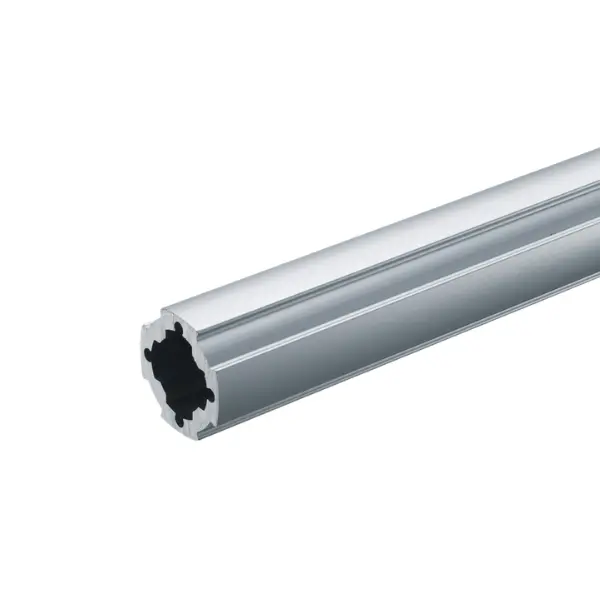

Profil GF-N Hard

Ko je spoj izpostavljen nenehnim udarcem, na primer tam, kjer vozički ali zaboji udarjajo ob konstrukcijo: Hard namestite kot cev, na katero se zategne spojnik. Uporaben je tudi tam, kjer želite večjo togost brez spremembe premera: ima približno 1,7-krat večjo upogibno nosilnost od standardne cevi.

Podobna togost: Hard 1,7-krat standardna cev, T 1,5-krat. Hard je zasnovan za udarce, v notranjosti sprejme cev GF-S in ima namenski notranji spojnik, čep in navojni vložek. T ima na koncu navoj M8 za noge.

Da. V profilu Hard drsi cev GF-S Ø 19: višino nastavite z izvlekom notranje cevi. Svetovali vam bomo, kako jo glede na obremenitev zakleniti v položaju.

Zunanje spojnike GF-N in, če želite spoj v ravnini, namenski notranji spojnik GFJ-F24. Za zaprtje konca je na voljo notranji čep GFA-425 ali zunanji čep GFA-401.

Z namenskim navojnim vložkom M12 GFN-E31: prenese 3000 N tlačne obremenitve in 45 N·m bočno, precej več kot standardni navojni vložek M12 s 1250 N. Če nanj namestite kolo, računajte s 500 N.

Na zunanji površini ima črto: med montažo jo takoj prepoznate. Premer je enak, Ø 28 mm, tehta pa dvakrat več: 0,76 kg/m namesto 0,37.

Standardni profil GF-N je primeren za večino pokončnikov in prečk. Če je prečka dolga ali obremenjena, uporabite GF-N W, nameščen pokonci (približno 10-krat bolj tog), ali T (približno 1,5-krat) ali Hard (približno 1,7-krat, tudi za vozlišča, izpostavljena udarcem), ki imata enak premer. Za pritrditev koles s ploščo, panelov ali valjčkov z maticami T izberite profil z utorom C10; F35 in F50 imata ravno krilce za etikete, držala za drobne dele in podpore. Drsni profil ima gladko površino za drsenje kosov in zabojev, okrogli profil za valje postane valj s spojniki z zatičem, LS in LS z utorom S nosita linearne sani, profil linearnega vodila pa je tir za linearne valjčke.

GF-N Ø 28 je standard za delovna mesta, pretočne regale in vozičke. GF-S Ø 19 tehta približno polovico manj (0,20 kg/m proti 0,37) in je namenjen lahkim okvirjem, pregradnim elementom, zaščitam in majhnim mehanizmom. GF-G Ø 43 je za pokončnike in prečke, ki morajo nositi veliko: pri razponu 1000 mm na sredini prenese 851 N v primerjavi s 195 N pri GF-N, pri enakem povesu. Pogosto se jih splača kombinirati, na primer pokončniki GF-G in prečke GF-N, povezani z mešanimi spojniki.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
