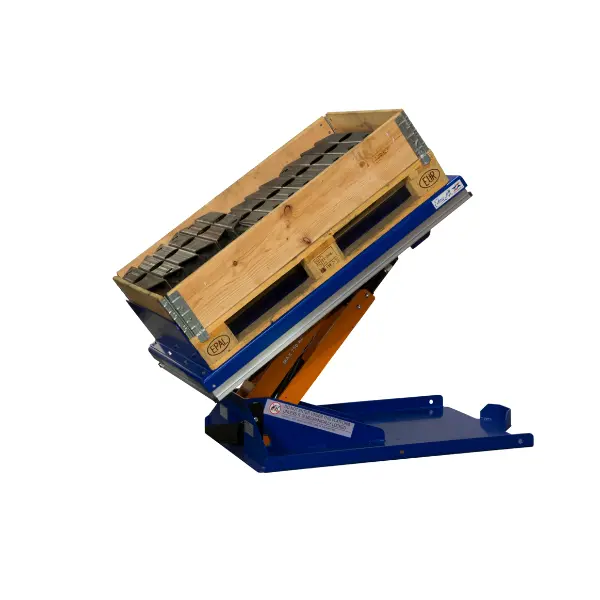

ALT 750 ArmLift

https://leanproducts.eu/web/image/product.template/1662/image_1920?unique=f20c9d2

ALT 750 ArmLift je dvižna in nagibna miza z nosilnostjo 750 kg, hodom dviganja 820 mm in delovno ploščo 1300 × 800 mm, zasnovana za montažna delovna mesta in industrijsko logistiko, kjer je potrebna ergonomska nastavitev bremena po višini in kotu. Nagib na krajši strani doseže -40°/+5°, vgrajeno zadrževalo bremena H=230 mm pa zagotavlja stabilnost obdelovanca. Notranja enota z motorjem in reduktorjem moči 0,95 kW (S3) s trifaznim napajanjem 400 V izvede celoten cikel dviganja v 18 sekundah prek standardne krmilne enote s 4 tipkami. Izdelek ima certifikat CE po EN 1570-1.

Preberi več ↓
Koda: 22035
  • Najnižja višina mm
  • Največja višina mm
  • Stran nagiba
  • Nagib
  • Protiprevrnitvena zaščita
  • Čas dviga (s)
  • Teža (kg)
  • Krmilna enota
  • Hidravlični agregat
  • Moč kW (S3)
  • Napajanje
  • Certifikacija

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
Za ta izdelek ste danes že poslali povpraševanje.
Kontakt
Zahtevajte ponudbo
Odgovorimo v 1 delovnem dnevu
Prenesite tehnični list PDF

Tehnične specifikacije

Nosilnost (kg) 750
Hod dviga mm 820
Najnižja višina mm 235
Največja višina mm 1055
Dolžina plošče mize mm 1300
Širina plošče mize mm 800
Stran nagiba Krajša stranica
Nagib +5° -40°
Protiprevrnitvena zaščita Standard H=230
Čas dviga (s) 18
Teža (kg) 300
Krmilna enota Standardno ročno tipkalo, 4 tipke
Hidravlični agregat Zunanja s plastičnim pokrovom L=3m
Moč kW (S3) 0,95
Napajanje Trifazno 400 V
Certifikacija CE - EN 1570-1

Modeli ALT se nagibajo na krajši strani plošče, modeli ART na daljši: izberete glede na stran, s katere dela operater. ALT 1500U, UE in GB imajo 6 mm visoko ploščo U za pobiranje palet in vozičkov s tal; ART 1500GV ima dvignjen okvir in notranjo hidravlično enoto. Nagib je pri vseh modelih od +5° do −40°.

Da, z modeli ALT 1500U, ALT 1500UE in ALT 1500GB, ki imajo 6 mm visoko ploščo U. Druge modele nalagate z električnim paletnim viličarjem, viličarjem ali vozičkom; ART 1500GV z električnim paletnim viličarjem s treh strani.

Da: Armlift mora biti vedno pritrjen na tla. Za ALT 750, ALT 1500, ART 750, ART 1500 in ALT 1500GB je na voljo tudi dvignjen okvir 140 mm.

Varnostna letev proti stisku na vseh 4 straneh, upravljanje 24 V z zaustavitvijo v sili, zaščita pred preobremenitvijo, varnostni ventili in mehanski vzdrževalni podporniki, električna napeljava IP54. Ustreza standardu EN 1570-1 in ima oznako CE.

S krmilno enoto: ko se sklad znižuje, dvignete ploščo in nastavite nagib od +5° do −40°, tako da delavec jemlje kose brez sklanjanja in iztegovanja. Z nožno krmilno enoto UC-60 ostaneta obe roki prosti za kos.

Z dvigom in nagibom bremena proti delavcu: Armlift dviga in nagiba od +5° do −40°, dvižna naprava za palete TSLN nagne paleto za 40° v desno in levo, nagibniki pa dosežejo 45° ali 90°. Če se paleta prazni ali polni po plasteh, jo samonivelirna miza za palete PL 2002 vedno drži na pravi višini, brez elektrike.

Z dvižnima rokama ARZ in LTT 750: prevzameta voziček logističnega vlaka, ga dvigneta in nagneta proti delavcu. ARZ nastavlja višino in nagib od +5° do −40°; LTT 750 dviga navpično in zavzame najmanj prostora.

Da: Armlifti in dvižne naprave za palete so na zahtevo pripravljeni za povezavo s PLC-jem. Imajo upravljanje 24 V z zaustavitvijo v sili in električno napeljavo IP54.

Približno 4-krat na leto ali vsakih 1000 ciklov, kar nastopi prej: puščanje in nivo hidravličnega olja (ISO 32), cevi in kabli, tipke za zaustavitev v sili in varnostne letve; delo opravi usposobljeno osebje z originalnimi rezervnimi deli. Priročnik za uporabnika z električnimi shemami je v razdelku „Dokumenti“ na strani izdelka.
