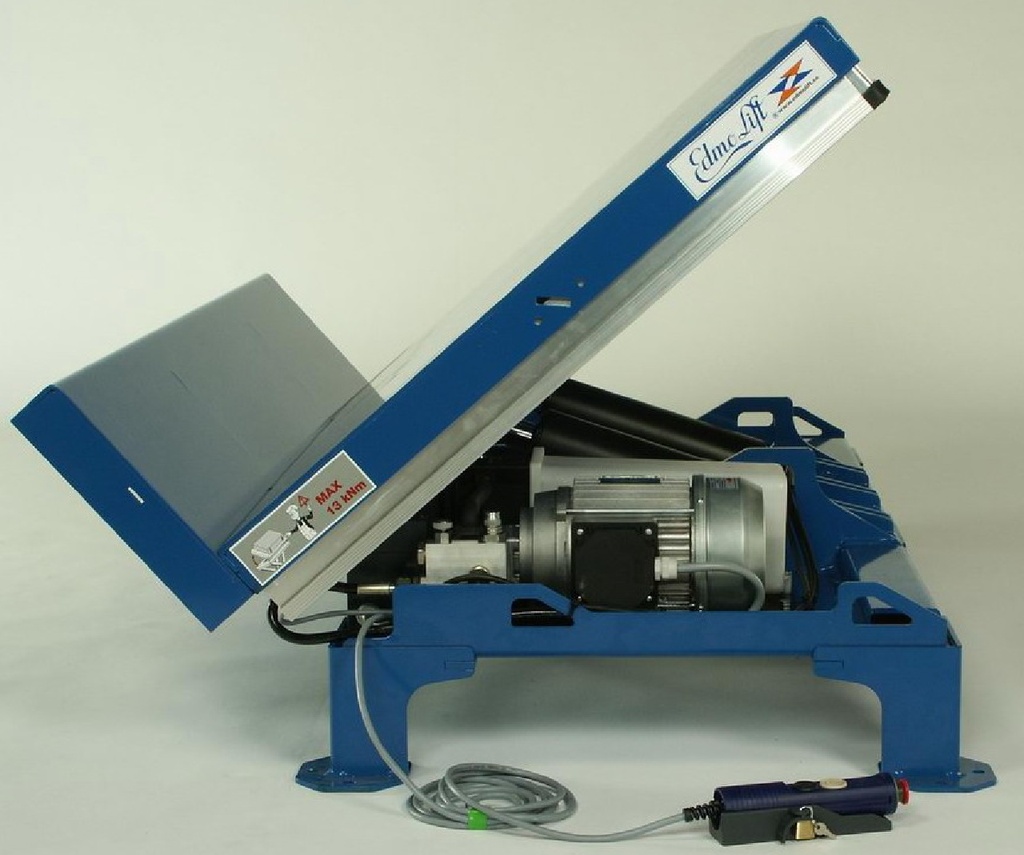

ESLF 65 Prekucnik 45°

https://leanproducts.eu/web/image/product.template/2309/image_1920?unique=d0a6f66

Prekucnik Edmolift. Kadar je povezan z dvižno mizo, je hidravlika sinhronizirana s prekucnikom.

Koda: 36076
  • Najnižja višina mm
  • Nagib
  • Hidravlika
  • Stran nagiba
  • Navor kNm
  • Moč kW (S3)
  • Teža kg
  • Namestitev

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
Kontakt
Prenesi podatkovni list PDF

Tehnične specifikacije

Dolžina mize mm 800
Širina mize mm 1300
Najnižja višina mm 320
Nagib 45°
Hidravlika Enosmerno delovanje
Stran nagiba Daljša stranica
Navor kNm 6,5
Moč kW (S3) 0,95
Teža kg 165
Namestitev Tla

Z enosmernimi cilindri prekucnik doseže 45° (ESLF 65), z dvosmernimi pa 90° (EDLF 65). Pri zasuku za 90°, čez navpičnico, se razpoložljivi navor zmanjša: preveriti ga je treba v obeh smereh.

Navor (kNm) = teža v kN × razdalja v metrih med tečajem in težiščem bremena; kilograme delite s približno 100. Primer: 1000 kg s težiščem na 0,4 m da približno 4 kNm, zato zadošča 6,5 kNm. Čez navpičnico, pri 90°, razpoložljivi navor pade na približno 4 kNm. Težišče mora biti vsaj 50 mm od tečaja.

Da: vgrajen v ploščo dvižne mize si z njo deli hidravlični sistem. Na voljo je s ploščami 900, 1300 in 1700 mm ter navori 6,5, 13 in 18 kNm.

Ne: prekucnik stoji na tleh, okvir pa vsebuje hidravlično enoto, zato nista potrebni ne jama ne zunanja enota. Postavite ga na tla in priključite.

Prekucnik ima standardno 230 mm visok zadrževalni rob, ki drži breme na mestu, in varnostne letve proti stiskanju na vseh 4 straneh.

Z dvigom in nagibom bremena proti delavcu: Armlift dviga in nagiba od +5° do −40°, dvigalo za palete TSLN nagne paleto za 40° v desno in levo, prekucniki pa dosežejo 45° ali 90°. Če se paleta prazni ali polni po plasteh, jo izravnalnik palet PL 2002 vedno drži na pravi višini, brez elektrike.

Dvigalo za palete se naloži neposredno z ročnim paletnim viličarjem in paleto dvigne do 970 mm, s prostim dostopom s treh strani; TSE se spusti do 10 mm. Med Armlifti imajo ALT 1500U, ALT 1500UE in ALT 1500GB ploščo v obliki črke U, visoko le 6 mm, in jemljejo palete ter vozičke neposredno s tal.

Z dvižnima rokama ARZ in LTT 750: prevzameta voziček logističnega vlaka, ga dvigneta in nagneta proti delavcu. ARZ nastavlja višino in nagib od +5° do −40°; LTT 750 dviga navpično in zavzame najmanj prostora.

Približno 4-krat na leto ali vsakih 1000 ciklov, kar nastopi prej: puščanje in nivo hidravličnega olja (ISO 32), cevi in kabli, tipke za zaustavitev v sili in varnostne letve; delo opravi usposobljeno osebje z originalnimi nadomestnimi deli. Priročnik za uporabnika z električnimi shemami je v razdelku »Dokumenti« na strani izdelka.
