TCL 1000 Nizka Dvižna Miza

https://leanproducts.eu/web/image/product.template/1654/image_1920?unique=114c629

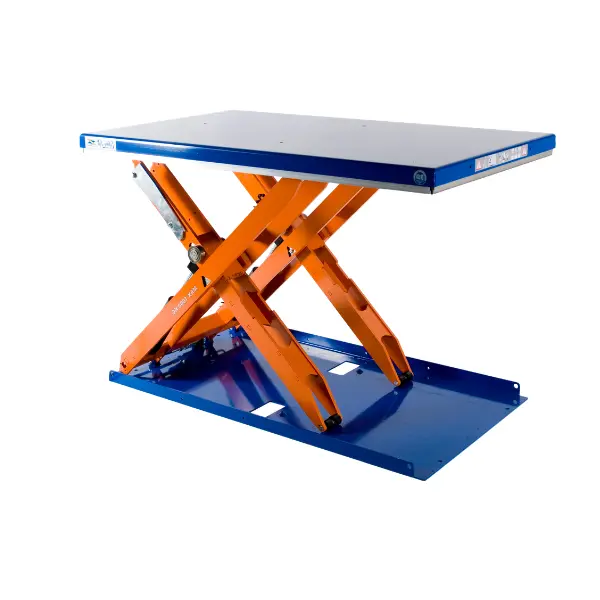

TCL 1000 je izjemno nizka škarjasta dvižna miza z najnižjo višino 80 mm, zasnovana za industrijska okolja, kjer je prostor pod delovno površino omejen. Z nosilnostjo 1.000 kg, hodom dviga 820 mm in mizo 1.350 × 800 mm pokriva širok nabor aplikacij rokovanja s tovori in ergonomskih delovnih mest. Cikel dviga opravi v 13 sekundah zunanji agregat 0,95 kW (S3) s trifaznim napajanjem 400V, upravljanje z 2 gumboma je vključeno. Certifikat CE po EN 1570-1.

Preberi več ↓
Koda: 601234
  • Najnižja višina mm
  • Največja višina mm
  • Škarjasti mehanizem
  • Čas dviga s
  • Teža kg
  • Krmilna enota
  • Hidravlični agregat
  • Moč kW (S3)
  • Napajanje
  • Certifikat

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
Kontakt
Zahtevajte ponudbo
Odgovorimo v 1 delovnem dnevu
Prenesi podatkovni list PDF

Tehnične specifikacije

Nosilnost kg 1000
Hod dviga mm 820
Najnižja višina mm 80
Največja višina mm 900
Dolžina mize mm 1350
Širina mize mm 800
Škarjasti mehanizem Nizki profil
Čas dviga s 13
Teža kg 250
Krmilna enota Standardna krmilna enota, 2 tipki
Hidravlični agregat Zunanji s plastičnim pokrovom L=3m
Moč kW (S3) 0,95
Napajanje Trifazno 400 V
Certifikat CE - EN 1570-1

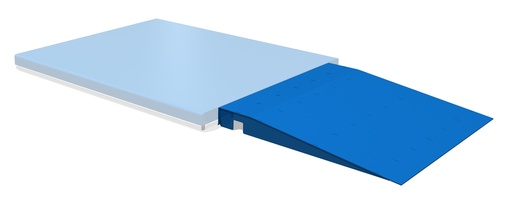

Da: zaprta je visoka 80 mm in stoji na tleh. Za zapeljevanje na mizo z ročnim paletnim viličarjem se doda dostopna klančina 36196 (790 × 800 × 90 mm).

Da: ploščo je mogoče vrtati za pritrditev opreme ali vodil, pri tem pa se izognite območju, po katerem drsijo škarje.

Standardno oranžna RAL 2009 in modra RAL 5002. Brez doplačila tudi antracitno siva RAL 7024 in črna RAL 9005; druge barve RAL, več kot 200, na zahtevo z doplačilom.

Serija T je v celoti izdelana na Švedskem in se konfigurira z dodatki, upravljanjem in barvami. Serija C je lažja in ugodnejša izvedba: hidravlika in številni sestavni deli so enaki kot pri seriji T, vendar je ni mogoče prilagoditi, sprejme le malo dodatkov in ima stalni barvi oranžna in modra.

Dvižna miza s pritiskom na tipko dvigne breme na pravo delovno višino: dela se brez sklanjanja in brez ročnega dvigovanja. Če je treba breme tudi premikati med delovnimi mesti, je na voljo škarjasti dvižni voziček; za jemanje s palet in iz zabojev pa dvigala za palete in prekucniki.

Izhajajte iz treh podatkov: teža bremena in kako leži, najnižja in najvišja delovna višina (razlika je hod dviga) ter mere plošče, ki jih res potrebujete. Nato upoštevajte število ciklov na uro, okolje in varnost. Vodnik za izbiro dvižnih miz z izbirnikom s 4 vprašanji vam prikaže primerne modele.

Za dolga ali težka bremena so na voljo dvojne vodoravne škarje: dvoje sinhroniziranih škarij v vrsti dviga ploščo, dolgo do 6000 mm, z nosilnostjo do 10.000 kg. Za dolg hod dviga brez večje tlorisne površine, tudi za povezavo dveh nivojev, dosežejo dvojne, trojne ali četverne navpične škarje 6000 mm hoda.

Da: ima oznako CE po EN 1570-1, preizkušena je z bremenom, ki je 30 % večje od nazivne nosilnosti, in dobavljena z izjavo o skladnosti. Standardno ima varnostno letev proti stiskanju na vseh 4 straneh, dvojni protipovratni ventil proti nenadnemu spustu in mehanske blokade za vzdrževanje.

Samo usposobljene osebe, ki spremljajo blago: EN 1570-1 to dovoljuje z največ dvema postajama in brez vožnje mimo fiksnega nadstropja. Potrebne so ograje in vrata, protizdrsna plošča, če obstaja nevarnost zdrsa, ter oznaka, ki dovoljuje prevoz oseb: ni dvigalo niti delovna ploščad za delo na višini.

Da: krmili se lahko tudi prek PLC-ja, različne funkcije pa je mogoče programirati že v standardni izvedbi. Krmilna enota UC-60 ima priključke M12 plug & play za končna stikala, fotocelice in senzorje, na ploščo pa je mogoče namestiti valjčni transporter za prenos materiala med različnimi nivoji.

Ravna in vodoravna betonska podlaga najmanj C12/15, pritrditev z najmanj štirimi razpornimi sidri in električni priklop, ki ga izvede pooblaščeni električar. Vtič CEE, zaščita motorja in glavno stikalo običajno niso vključeni v dobavo.

Približno 4-krat na leto ali vsakih 1000 ciklov, kar nastopi prej: preverijo se puščanje in nivo hidravličnega olja (ISO 32), cevi in kabli, tipke za zaustavitev v sili, varnostna letev in nalepke. Za delo pod ploščo mizo brez bremena dvignete, vstavite mehanske blokade in izklopite napajanje; uporabljajte samo originalne nadomestne dele.

V razdelku »Dokumenti« na strani izdelka: priročnik za uporabnika vsebuje vgradnjo, vzdrževanje, odpravljanje napak ter električne sheme krmilne enote UC-60 in hidravlične sheme. Za naročilo nadomestnih delov potrebujete tip stroja in serijsko številko s tipske tablice.
