Aluminijast raztezni čep GF-N

https://leanproducts.eu/web/image/product.template/520/image_1920?unique=e198dfe

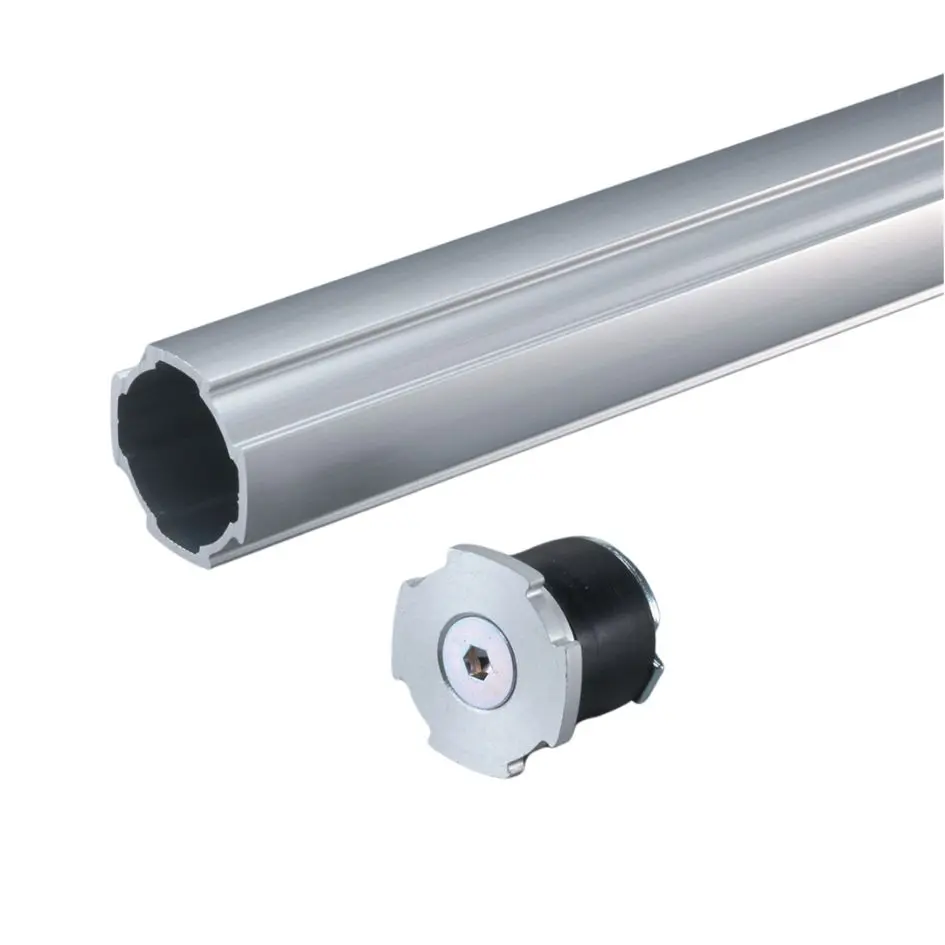

Aluminijast raztezni čep za cevi Green Frame GF-N Ø 28 mm: v cevi se zaklene z vijakom M6, zategnjenim z 5 N·m, njegova glava pa ima enako obliko kot profil. Drži tudi tam, kjer je cev izpostavljena udarcem.

Koda: GFA-C83
  • Material
  • Teža

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
SUS
Kontakt
Prenesi podatkovni list PDF

Tehnične specifikacije

Material Ekstrudiran aluminij, guma in jeklo
Teža 24 g
Oznake
Oznake
SUS

Čep vstavite v cev in vijak M6 × 25 z imbus ključem zategnite z 5 N·m: guma se razširi in zaklene čep. Za odstranitev zrahljajte vijak in ga izvlecite.

Glava ima enako obliko kot profil GF-N: konec je videti kot nadaljevanje cevi, s čistim aluminijastim zaključkom.

Za standardni profil GF-N in profile W, F35, F50, LS ter LS z utorom S. Za ojačan profil T, Hard in profil z utorom C10 so na voljo namenski čepi.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
