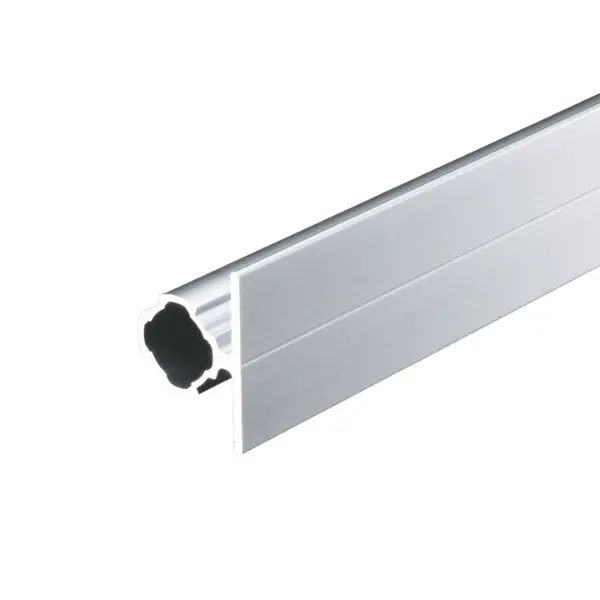

Profil GF-S F35

Za nošenje etiket, kartic in tablic neposredno na profilu ali kot prislonilo in opora za majhne predmete.

Enaka zamisel, drugačna cev: GF-S F35 ima cev Ø 19 in tehta 0,40 kg/m; GF-N F35 ima cev Ø 28, tehta 0,67 kg/m in je veliko bolj tog (3,37 v primerjavi z 0,93 × 10⁴ mm⁴). Za nosilne konstrukcije izberite GF-N.

Oba sta cevi Ø 19 s pasnico: F35 ima širšo pasnico in je nekoliko bolj tog; F22 ima manjšo pasnico, priročno kot držalo etiket.

Spojnike serije GF-S Ø 19. Ko pripravljamo seznam komponent, preverimo tudi usmerjenost pasnice glede na spoje.

Z notranjim čepom GF-S GFA-403, enakim kot pri cevi GF-S.

0,40 kg/m, z vztrajnostnim momentom 0,93 × 10⁴ mm⁴: več kot trikrat več kot navadna GF-S, ki ima 0,27.

Profil GF-S je osnovna cev Ø 19. Različica z utorom C6 doda utor za matice, kljuke in dodatke. Hard ima debelo steno, skoraj dvakratni vztrajnostni moment in konec z možnostjo navoja M8 za noge. W združi dve cevi v profil širine 44 mm, ki je pokonci več kot 10-krat bolj tog. F35 in F22 imata ravno pasnico za etikete, kartice in lahke opore.

GF-N Ø 28 je standard za delovna mesta, pretočne regale in vozičke. GF-S Ø 19 tehta približno polovico manj (0,20 kg/m proti 0,37) in je namenjen lahkim okvirjem, pregradnim elementom, zaščitam in majhnim mehanizmom. GF-G Ø 43 je za pokončnike in prečke, ki morajo nositi veliko: pri razponu 1000 mm na sredini prenese 851 N v primerjavi s 195 N pri GF-N, pri enakem povesu. Pogosto se jih splača kombinirati, na primer pokončniki GF-G in prečke GF-N, povezani z mešanimi spojniki.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
