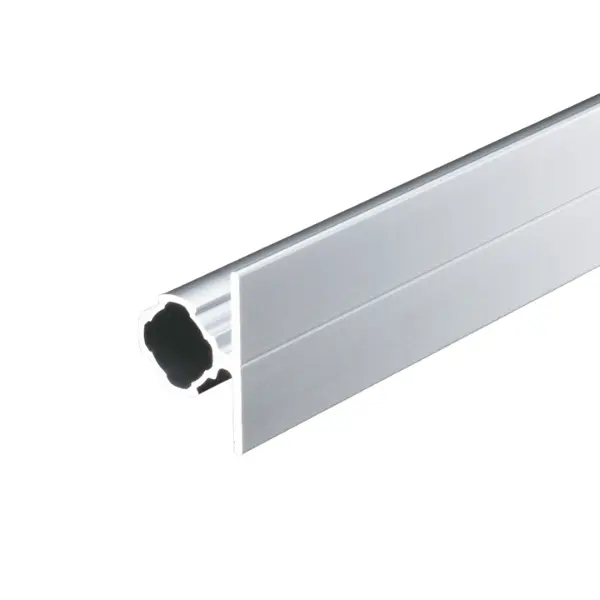

Profilo GF-S F35

A portare etichette, cartellini e targhe direttamente sul profilo, o a fare da battuta e appoggio per piccoli oggetti.

Stessa idea, tubo diverso: il GF-S F35 ha il tubo Ø 19 e pesa 0,40 kg/m; il GF-N F35 ha il tubo Ø 28, pesa 0,67 kg/m ed è molto più rigido (3,37 contro 0,93 × 10⁴ mm⁴). Per strutture che portano carico scegli il GF-N.

Sono tutti e due tubi Ø 19 con aletta: l’F35 ha l’aletta più larga ed è un po’ più rigido; l’F22 ha l’aletta più compatta, comoda come porta etichette.

I connettori della serie GF-S Ø 19. Quando prepariamo l’elenco dei componenti verifichiamo anche l’orientamento dell’aletta rispetto ai nodi.

Con il tappo interno GF-S GFA-403, lo stesso del tubo GF-S.

0,40 kg/m, con un momento d’inerzia di 0,93 × 10⁴ mm⁴: oltre tre volte il GF-S semplice, che ha 0,27.

Il Profilo GF-S è il tubo base Ø 19. Quello con cava C6 aggiunge una cava per tasselli, ganci e accessori. L’Hard ha la parete spessa, un momento d’inerzia quasi doppio e la testa filettabile M8 per i piedini. Il W unisce due tubi in un profilo largo 44 mm, oltre 10 volte più rigido se montato in piedi. F35 e F22 hanno un’aletta piana per etichette, cartellini e appoggi leggeri.

Il GF-N Ø 28 è lo standard per postazioni, scaffali a gravità e carrelli. Il GF-S Ø 19 pesa circa la metà (0,20 kg/m contro 0,37) ed è per telai leggeri, divisori, protezioni e piccoli meccanismi. Il GF-G Ø 43 è per montanti e traverse che devono reggere molto: su 1000 mm di luce regge al centro 851 N contro 195 N del GF-N, a pari freccia. Spesso conviene mescolarli, per esempio montanti GF-G e traverse GF-N uniti dai connettori misti.

Sì. I profili Green Frame si ordinano in barra da 4000 mm oppure tagliati alla lunghezza che ti serve: il taglio lo facciamo noi, nel nostro reparto. Indica le misure dei pezzi o mandaci uno schizzo della struttura e ti prepariamo l’elenco dei tagli.

Sì. La serie standard è GF-N (tubo Ø 28 mm); GF-S (Ø 19 mm) è più leggera e compatta, GF-G (Ø 43 mm) è per strutture più rigide. Esistono connettori misti che uniscono tubi di serie diverse, per esempio un tubo Ø 19 o Ø 43 a un tubo Ø 28, così usi il diametro giusto in ogni punto della struttura.

No. I connettori si fissano al tubo con viti a testa esagonale incassata: basta una chiave a brugola. Si allenta la vite, si inserisce il tubo, si porta in posizione e si serra. Niente saldature, forature o verniciature.

Sì, è il punto di forza del sistema tubolare: allenti i connettori, sposti o sostituisci i tubi e riserri. Puoi alzare un ripiano, allungare un banco o riutilizzare i componenti in un’altra struttura quando cambia il processo, in ottica di miglioramento continuo.

Sì. Possiamo progettare la struttura (postazione, scaffale a gravità, carrello, supermarket di bordo linea) con il calcolo dei carichi e consegnartela montata oppure in kit con i pezzi già tagliati e l’elenco dei componenti.

No. Profili e connettori sono in alluminio anodizzato: la superficie resiste alla corrosione e all’usura senza verniciatura ed è facile da pulire.

Sì. Nella gamma ci sono componenti conduttivi come tappi interni ESD, clip ESD per la continuità elettrica tra tubo e connettore e bussole ESD per piedini e ruote. Dicci in che area EPA lavori e ti indichiamo i componenti da usare.
