Navojni vložek M16 za nogo/kolo GF-G
Navojni vložek M16 za vstavitev v dno cevi GF-G Ø 43 za noge in kolesa s steblom M16: standardni iz poliamida, 5800 N, ali prevodni ESD, 1000 N. Za težke konstrukcije.
Green Frame · Nastavljive noge in kolesa
Navojni vložek M16 za nogo/kolo GF-G

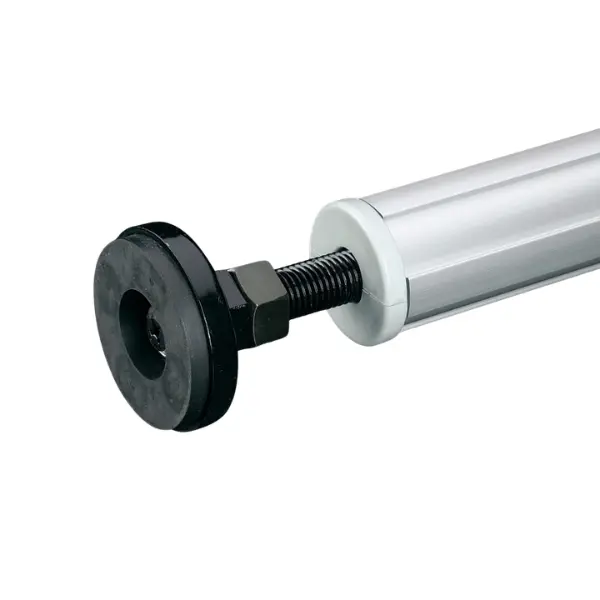

Vstavi se v dno stebra GF-G Ø 43 in vam zagotovi navoj M16 za noge in kolesa. Standardna izvedba prenese 5800 N tlačne obremenitve; prevodna izvedba ESD prenese 1000 N.
Zakaj ga izbrati
Velike obremenitve
Do 5800 N tlačne obremenitve na steber.
Izvedba ESD
Prevodni polipropilen za uporabo s prevodnimi nogami in kolesi.
Niveliranje
Z nastavljivo nogo M16 konstrukcijo postavite v vodoravno lego.
Primer uporabe
Navoj M16 pod najtežjimi konstrukcijami.
- Težke delovne mize: noge iz cevi Ø 43
- Regali za velike obremenitve: nastavljive noge M16
Podatki in združljivost
| Podatek | Vrednost |
|---|---|
| Serija | GF-G Ø 43 |
| Združljivo z | Cev GF-G Ø 43; noge in kolesa s steblom M16 |
| Material | Poliamid (standardni); prevodni polipropilen (ESD) |
| Teža | 68 g (standardni) · 76 g (ESD) |
| Obremenitev | 5800 N tlačno (ESD: 1000 N); 320 N izvlek; moment 90 N·m |
| Izvedbe | GFN-E05 standardni; GFN-E21 ESD |
S prevodnimi nogami in kolesi uporabite izvedbo ESD GFN-E21.
