Valjčna proga

https://leanproducts.eu/web/image/product.template/1754/image_1920?unique=0542222

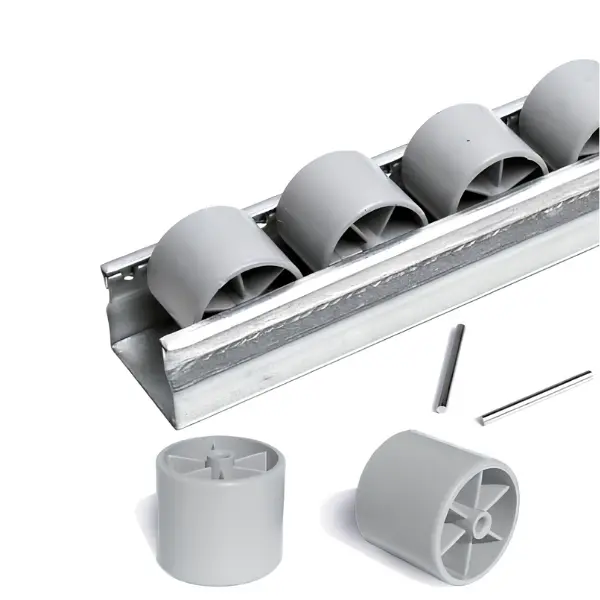

Valjčna proga za gravitacijske valjčne proge na konstrukcijah iz cevi Green Frame Ø 28 mm: palica 4000 mm, razrezana po meri, v sivi, črni ali rdeči barvi za barvno kodo in v različici ESD. Za FIFO regale in pretočne regale.

Preberi več ↓
Koda: GF28-RG
Length: 4000
od ne z možnosti Cene na kos + DDV Cene za pakiranje po %s + DDV barv samo od na voljo
  • Različica
  • Dolžina
  • Barva

Cut dimensions

mm
35 × 29,5 mm Dejanski prerez profila
0Cela palica 4000 mm
Calculating price…
Cela palica Cela plošča plošče From {min} to {max} mm · full bar {max} mm Up to {maxl} × {maxw} mm · minimum {min} mm Length between {min} and {max} mm. Width between {min} and {max} mm.

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
Kontakt
Zahtevajte ponudbo
Odgovorimo v 1 delovnem dnevu
Prenesi podatkovni list PDF

Tehnične specifikacije

Različica ESD
Dolžina 4000
Barva Črna

Valjčna proga je osnovna različica, v sivi, črni, rdeči barvi ali ESD. Proga z robom ima stranski rob, ki vodi posodo, v standardni različici ali ESD. Proga z dvojnimi kolesi ima dve kolesi na položaj in omogoča stabilnejše vodenje, tudi v različici ESD. HD je ojačana za težke tovore. Zaobljena ima kolesa z zaobljenim profilom. Če niste prepričani, nam pošljite fotografije, mere in težo posod: svetovali vam bomo pravo progo.

Odvisno od teže posod, materiala in oblike njihovega dna ter dolžine proge: pri premajhnem naklonu se posode ustavijo, pri prevelikem pa na konec prispejo s silo. Na konstrukciji Green Frame se naklon nastavi z vrtljivimi spojniki na ceveh, ki nosijo valjčno progo. Določimo ga skupaj z vami na podlagi teže in mer posod; kjer je potrebno, zavore in torni valji upočasnijo prihod.

Odvisno od vrste proge, števila prog pod vsako posodo in razdalje med podpornimi cevmi: več prog in več podpor pomeni večjo obremenitev. Za težke posode je na voljo valjčna proga HD. Pošljite nam težo in mere posod ter koliko jih želite na progo: valjčno progo in konstrukcijo dimenzioniramo mi.

Valjčna proga leži na prečnih ceveh Ø 28 mm konstrukcije, nagnjenih glede na naklon. Na začetku in koncu jo s kljukami za valjčne proge (kljuka za valjčne proge, mostna kljuka, končna kljuka) zataknete na cevi, sponke pa jo pritrdijo na cev. Na koncu proge namestite visoko ali nizko omejevalo, ki zadrži posodo. Pri dolgih progah dodajte vmesno podporno cev. Dobili boste točen seznam kljuk in sponk za vaš regal.

Valjčne proge se dobavljajo v palicah po 4000 mm, mi pa jih odrežemo na dolžino proge. Sporočite nam globino regala ali pošljite skico: dolžino izračunamo ob upoštevanju kljuk in omejeval.

Da, GF28-RESD, črna: namenjena je regalom in pretočnim regalom v območjih EPA, kjer se premikajo občutljive elektronske komponente. Za celotno konstrukcijo ESD so potrebne tudi druge prevodne komponente: navedli vam jih bomo.

Za barvno kodo: proge in tokove ločite na prvi pogled, na primer progo za vračanje praznih posod ali material za kontrolo. Lastnosti treh standardnih različic so enake.

Najmanj dve, ena za vsako stran posode. Pri širokih, težkih posodah ali posodah s prožnim dnom dodajte eno ali več srednjih prog, tako da dno leži na več kolesih. Stranska vodila držijo posodo v progi.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
