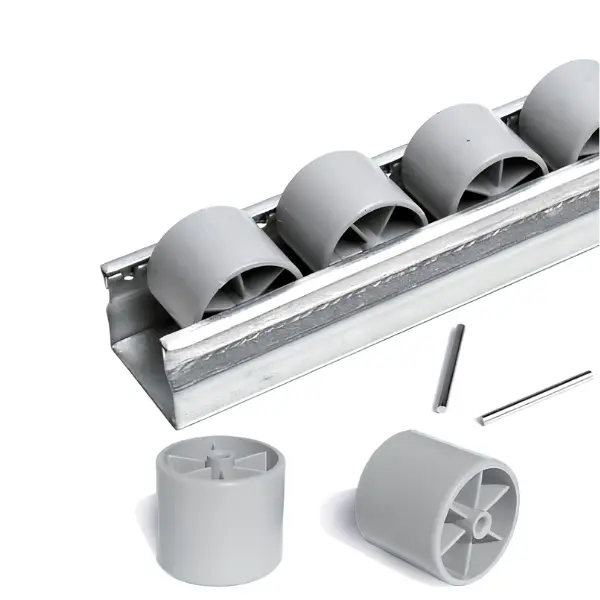

Tratto a rotelle

https://leanproducts.eu/web/image/product.template/1754/image_1920?unique=0542222

Tratto a rotelle per rulliere a gravità su strutture in tubolare Green Frame Ø 28 mm: barra da 4000 mm tagliata a misura, in grigio, nero o rosso per il codice colore e in versione ESD. Per scaffali FIFO e flow rack.

Leggi tutto ↓
Cod.: GF28-RG
Lunghezza 4.000
da non con opzioni Prezzi al pezzo + IVA Prezzi per confezione da %s + IVA colori solo di disponibili
  • Versione
  • Lunghezza
  • Colore

Dimensioni di taglio

mm
35 × 29,5 mm Sezione reale del profilo
0Barra intera 4000 mm
Calcolo del prezzo…
Barra intera Lastra intera della lastra Da {min} a {max} mm · barra intera {max} mm Fino a {maxl} × {maxw} mm · minimo {min} mm Lunghezza tra {min} e {max} mm. Larghezza tra {min} e {max} mm.

Questa combinazione non esiste.

Accedi per vedere i prezzi e acquistare
Avete già inviato una richiesta per questo prodotto oggi.
Contattaci
Richiedi un'offerta
Rispondiamo entro 1 giorno lavorativo
Scarica scheda PDF

Specifiche tecniche

Versione ESD
Lunghezza 4000
Colore Nero

Il tratto a rotelle è la versione base, in grigio, nero, rosso o ESD. Quello con bordo ha un bordo laterale che accompagna il contenitore, in versione standard o ESD. Quello a doppia ruota ha due ruote per posizione e dà una guida più stabile, anche in versione ESD. L’HD è rinforzato per i carichi pesanti. L’arrotondato ha rotelle a profilo arrotondato. Se hai dubbi, mandaci foto, misure e peso dei contenitori: ti indichiamo noi il tratto giusto.

Dipende dal peso dei contenitori, dal materiale e dalla forma del fondo e dalla lunghezza della corsia: con poca pendenza i contenitori si fermano, con troppa arrivano in fondo con forza. Sulla struttura Green Frame la pendenza si regola con i connettori rotanti sui tubi che portano la rulliera. La definiamo con te partendo da peso e misure dei contenitori; dove serve, freni e rulli frizionati rallentano l’arrivo.

Dipende dal tipo di tratto, da quanti tratti metti sotto ogni contenitore e dalla distanza tra i tubi di appoggio: più tratti e più appoggi, più carico. Per i contenitori pesanti c’è il tratto a rotelle HD. Mandaci peso e misure dei contenitori e quanti ne vuoi per corsia: dimensioniamo noi rulliera e struttura.

Il tratto a rotelle appoggia sui tubi trasversali Ø 28 mm della struttura, inclinati secondo la pendenza. In testa e in coda lo agganci ai tubi con i ganci per rulliere (gancio per rulliere, gancio a ponte, gancio terminale) e le clip lo fissano al tubo. Alla fine della corsia monti il fermo, alto o basso, che trattiene il contenitore. Per le corsie lunghe aggiungi un tubo di appoggio intermedio. Ti diamo l’elenco esatto di ganci e clip per il tuo scaffale.

I tratti a rotelle sono in barra da 4000 mm e li tagliamo noi alla lunghezza della corsia. Indicaci la profondità dello scaffale o mandaci uno schizzo: calcoliamo noi la lunghezza tenendo conto di ganci e fermi.

Sì, il GF28-RESD, nero: è per scaffali e flow rack in aree EPA, dove passano componenti elettronici sensibili. Per una struttura ESD completa servono anche gli altri componenti conduttivi: ti indichiamo noi quali.

Al codice colore: puoi distinguere a colpo d’occhio corsie e flussi, per esempio una corsia di ritorno vuoti o il materiale da controllare. Le prestazioni delle tre versioni standard sono le stesse.

Almeno due, uno per lato del contenitore. Con contenitori larghi, pesanti o con fondo flessibile aggiungi uno o più tratti centrali, così il fondo appoggia su più rotelle. Le guide laterali tengono il contenitore in corsia.

Sì. I profili Green Frame si ordinano in barra da 4000 mm oppure tagliati alla lunghezza che ti serve: il taglio lo facciamo noi, nel nostro reparto. Indica le misure dei pezzi o mandaci uno schizzo della struttura e ti prepariamo l’elenco dei tagli.

Sì. La serie standard è GF-N (tubo Ø 28 mm); GF-S (Ø 19 mm) è più leggera e compatta, GF-G (Ø 43 mm) è per strutture più rigide. Esistono connettori misti che uniscono tubi di serie diverse, per esempio un tubo Ø 19 o Ø 43 a un tubo Ø 28, così usi il diametro giusto in ogni punto della struttura.

No. I connettori si fissano al tubo con viti a testa esagonale incassata: basta una chiave a brugola. Si allenta la vite, si inserisce il tubo, si porta in posizione e si serra. Niente saldature, forature o verniciature.

Sì, è il punto di forza del sistema tubolare: allenti i connettori, sposti o sostituisci i tubi e riserri. Puoi alzare un ripiano, allungare un banco o riutilizzare i componenti in un’altra struttura quando cambia il processo, in ottica di miglioramento continuo.

Sì. Possiamo progettare la struttura (postazione, scaffale a gravità, carrello, supermarket di bordo linea) con il calcolo dei carichi e consegnartela montata oppure in kit con i pezzi già tagliati e l’elenco dei componenti.

No. Profili e connettori sono in alluminio anodizzato: la superficie resiste alla corrosione e all’usura senza verniciatura ed è facile da pulire.

Sì. Nella gamma ci sono componenti conduttivi come tappi interni ESD, clip ESD per la continuità elettrica tra tubo e connettore e bussole ESD per piedini e ruote. Dicci in che area EPA lavori e ti indichiamo i componenti da usare.
