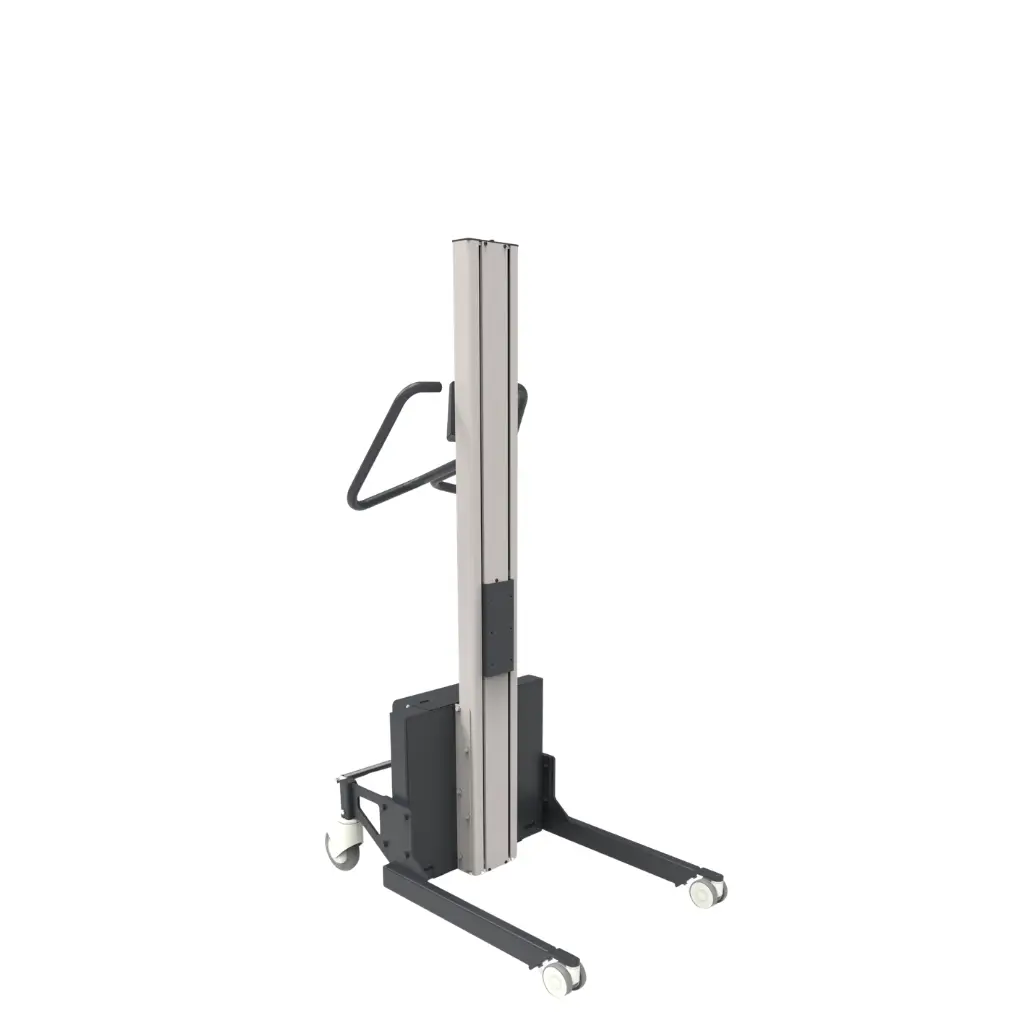

Work positioner Edmolift WP 125: električno dvigalo 125 kg

WP 125 dviguje kolute, zabojnike in kose do 125 kg v proizvodnji, logistiki, avtomobilski in letalski industriji. Je kompakten in okreten, ima omejevalnik preobremenitve, varnostno sklopko in mehak zagon. Je najmanjši model, na katerega se namestijo električna prijemala. Edmolift WP 125 je električno dvigalo za kolute in sode na baterije.

Nosilnost 125 kg pri 400 mmHod do 2050 mmElektrična prijemalaJeklo IP44 ali nerjavno jeklo IP65

125 kgnosilnost pri 400 mm (110 kg s stebrom L)

2050 mmnajvečji hod

7,5 hpolno polnjenje

IP65izvedba iz nerjavnega jekla

Zakaj ga izbrati

Varen

Omejevalnik preobremenitve, varnostna sklopka in mehak zagon.

Električna orodja

Električna prijemala za kolute in sode, z daljinskimi upravljalniki za vpenjanje, nagibanje ali vrtenje.

Veliko orodij

Ploščadi, vilice, trni, prijemala in dvižne roke za kolute, zabojnike in kose.

Jeklo ali nerjavno jeklo

Lakirano jeklo IP44 ali nerjavno jeklo 304L IP65 za živilsko in farmacevtsko industrijo.

Izberite ga, če…

breme doseže 125 kg (110 kg s stebrom L)
želite uporabljati električna prijemala z vpenjanjem, nagibanjem ali vrtenjem
potrebujete noge 500 ali 650 mm in centralno zavoro
delate v proizvodnji, avtomobilski ali letalski industriji ali logistiki

Izberite drug model, če…

če breme ne presega 85 kg in zadostujejo ročna orodja WP 85 →
če breme doseže 205 kg ali delate v več izmenah WP 205 →

Ne veste, kaj izbrati? Uporabite vodnik za Work Positioner →

Kje se uporablja

Za majhna in srednje velika bremena, z ročnimi ali električnimi orodji:

Proizvodnja in montaža: kosi in sestavni deli na delovni mizi
Avtomobilska in letalska industrija: bremena za namestitev v stroje
Logistika: zabojniki na police in s polic
Koluti: trni in prijemala za tulce 76 mm

Oglejte si ga pri delu

WP 125 z dvojnim trnom

WP 125 z nastavljivimi vilicami

WP 125 SS z vrtljivim prijemalom za kolute

WP 125 SS z električnim prijemalom

Osnova: izberite noge

Standardne noge

Dolžina 500 ali 650 mm, širina 530 mm.

Sredinske noge

Dolžina 500 mm, ozka osnova 146 mm.

Tehnični podatki

Različica	Jeklo, Nerjaveče jeklo
Največja obremenitev kg	125
Hod dviga mm	1220, 1600, 2050
Hitrost dviga	120 mm/s
Noge	Sredinske, Standardne 500, Standardne 650
Sprednja kolesa	Ø 75 dvojna vrtljiva
Zadnja kolesa	Ø 125 s centralno zavoro
Ročaj in krmiljenje	WPR-R1 ergonomski ročaj z upravljalnikom na kabel
Število ciklov	80-150
Baterija	2 AGM (24 V - 9 Ah)
Polnilnik baterije	Zunanji 230 V 50-60Hz

Stebri S, M in L: skupna višina 1560, 1940 ali 2390 mm, hod 1220, 1600 ali 2050 mm; s stebrom L se nosilnost zmanjša na 110 kg. Teža vozička od 58 do 64 kg. Z električnimi orodji sta potrebni 2 dodatni bateriji AGM (možnost WPR-O-0003). Nosilnost, izmerjena s težiščem bremena 400 mm od stebra.

Združljiva orodja in dodatki

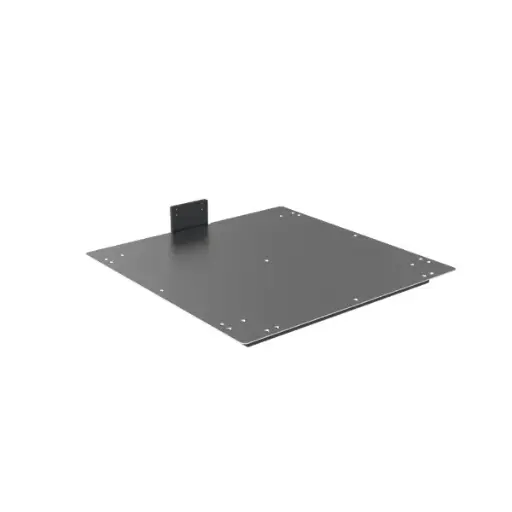

Jeklena ploščad 85 kgUporabna nosilnost 85 kg

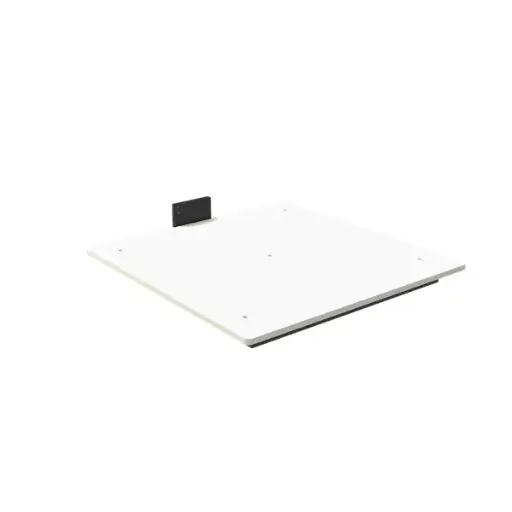

Ploščad iz HDPE 85 kgUporabna nosilnost 85 kg

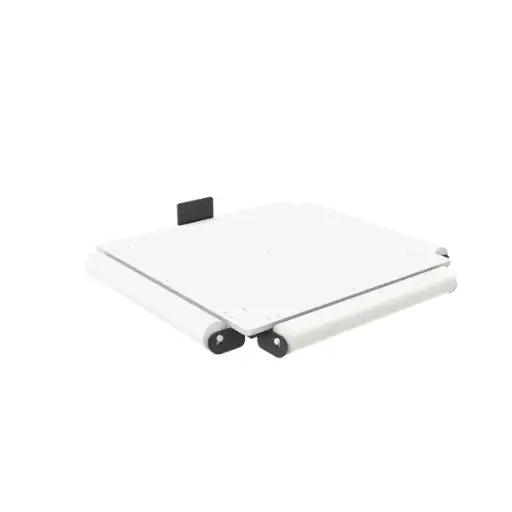

Ploščad iz HDPE z valjčki 85 kgUporabna nosilnost 85 kg

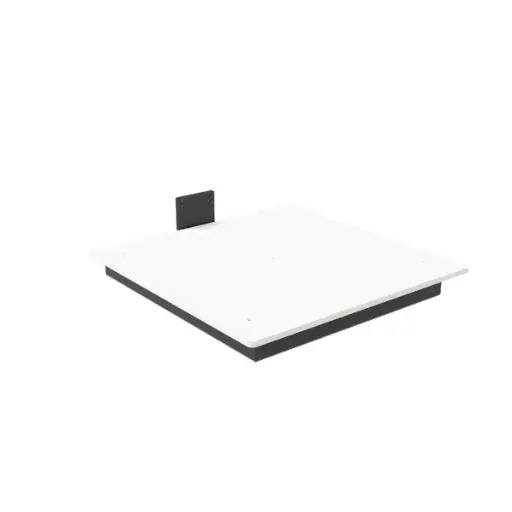

Ploščad iz HDPE 200 kgUporabna nosilnost 110 kg

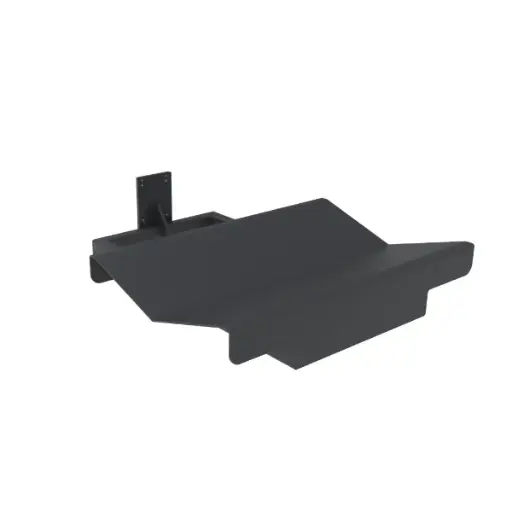

Ploščad v obliki VUporabna nosilnost 80 kg

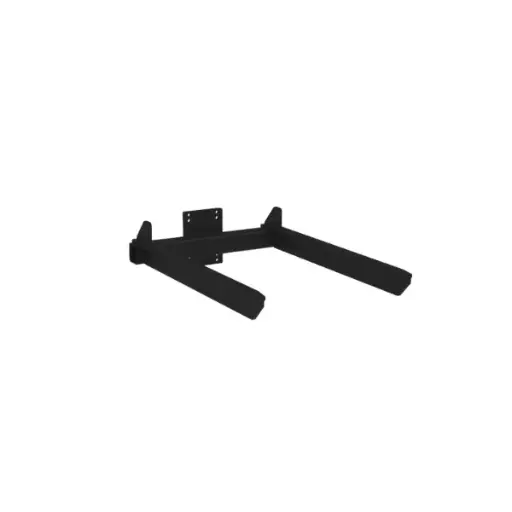

ViliceUporabna nosilnost 115 kg

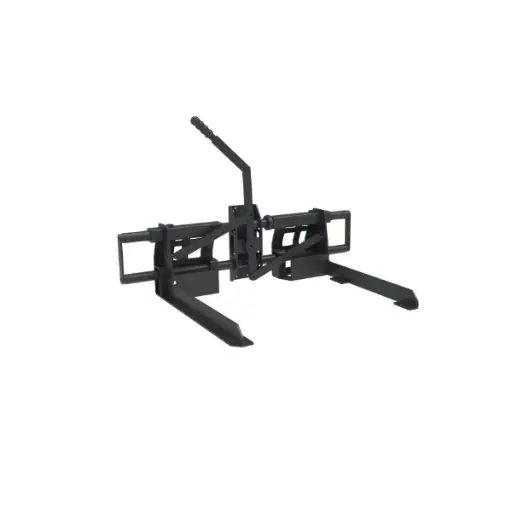

Simetrične nastavljive vilice 180 kgUporabna nosilnost 110 kg

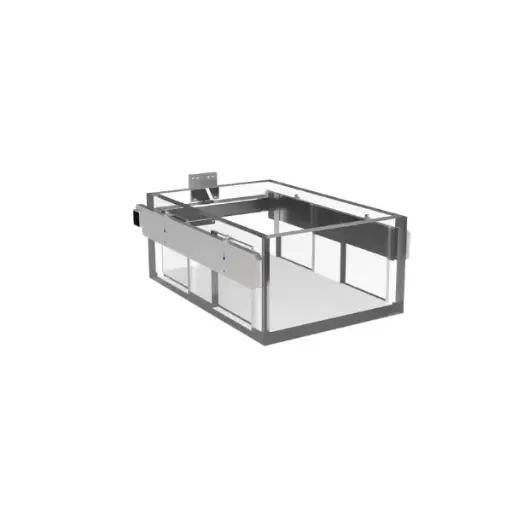

Vilice s 4 objemkamiUporabna nosilnost 100 kg

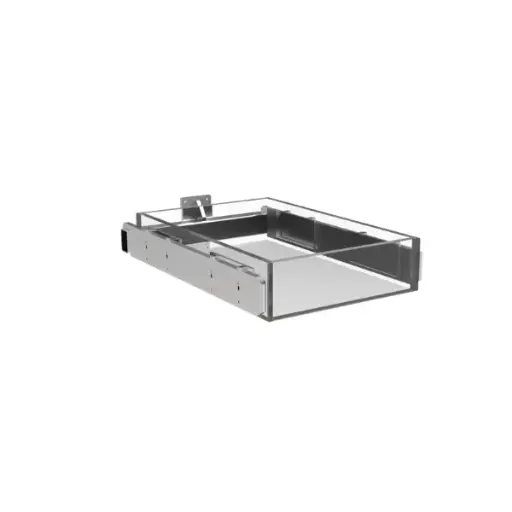

Vilice z 8 objemkamiUporabna nosilnost 100 kg

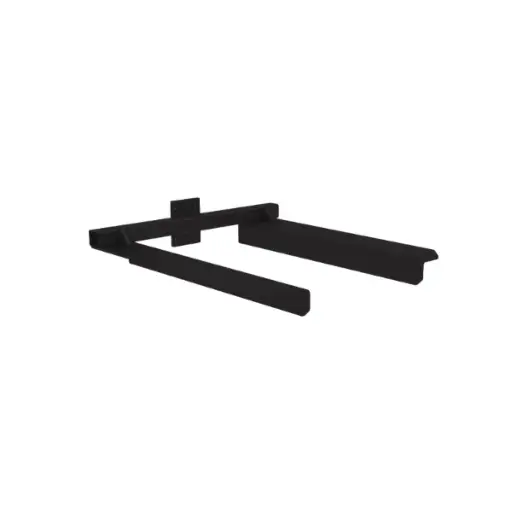

Vilice s pokrovom za nogeUporabna nosilnost 100 kg

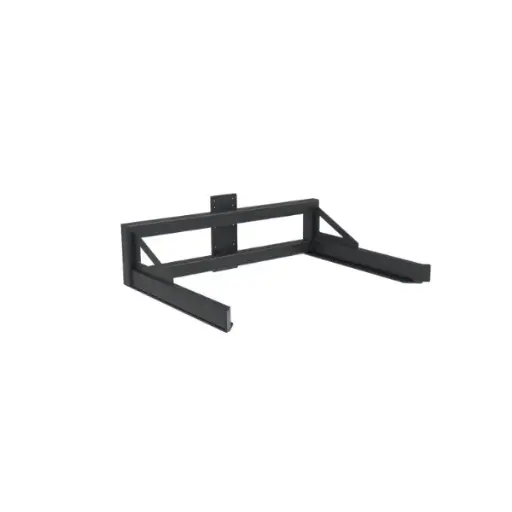

Vilice za premični pladenj za standardne zabojnike EUUporabna nosilnost 110 kg

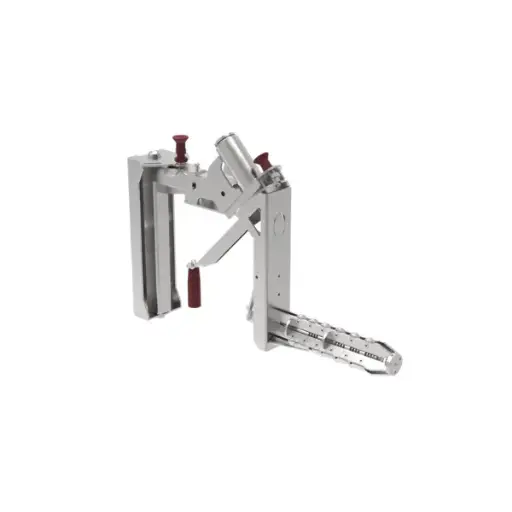

Ročno vrtljivo prijemalo za kolute z rotacijo 90° 80 kgUporabna nosilnost 80 kg

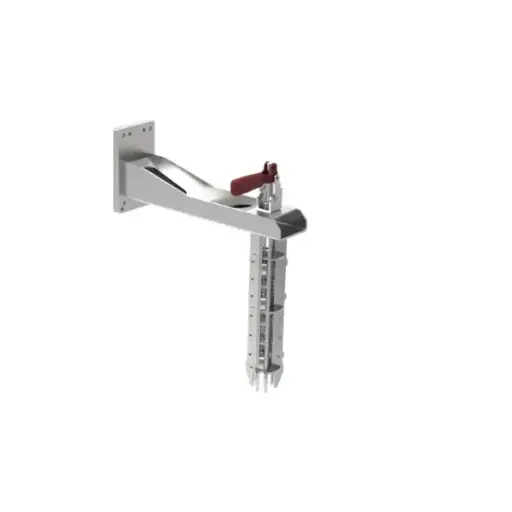

Navpično prijemalo za kolute 80 kgUporabna nosilnost 80 kg

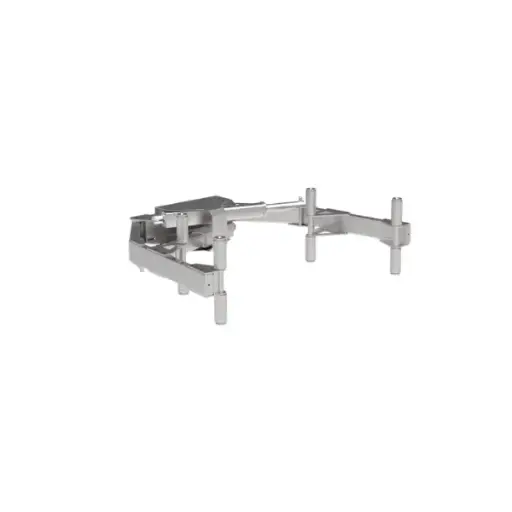

Električno prijemalo 100 kgUporabna nosilnost 80 kg

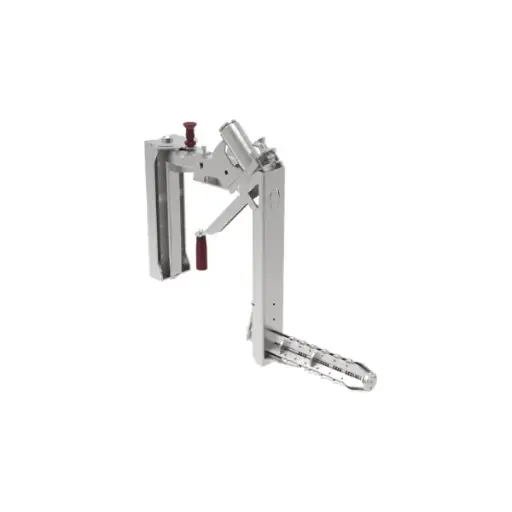

Vrtljivo prijemalo za kolute z rotacijo 90° 80 kg, podaljšanoUporabna nosilnost 80 kg

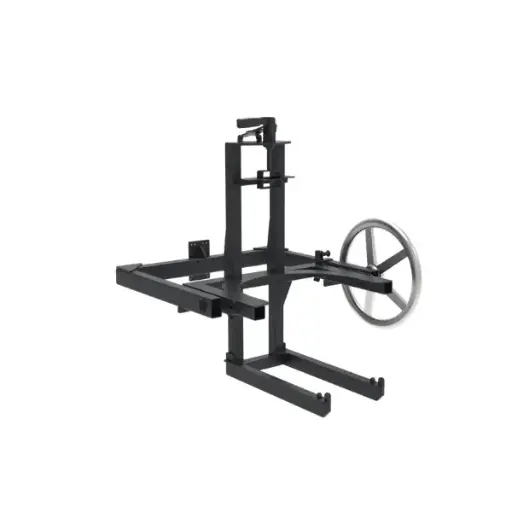

Ročno prijemalo s sprednjim nagibom za sodeUporabna nosilnost 80 kg

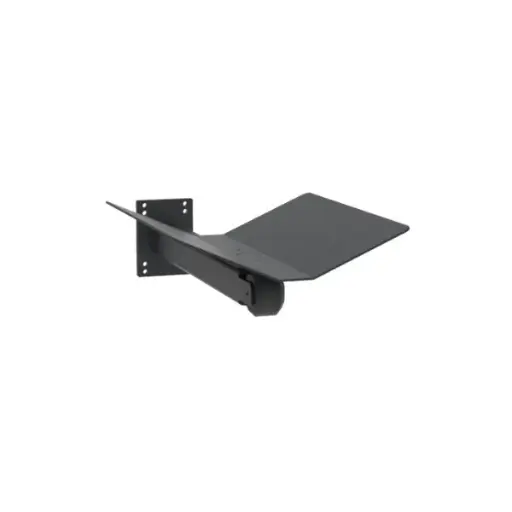

Enojni trn s kolesom in V-nosilcem 360°Uporabna nosilnost 80 kg

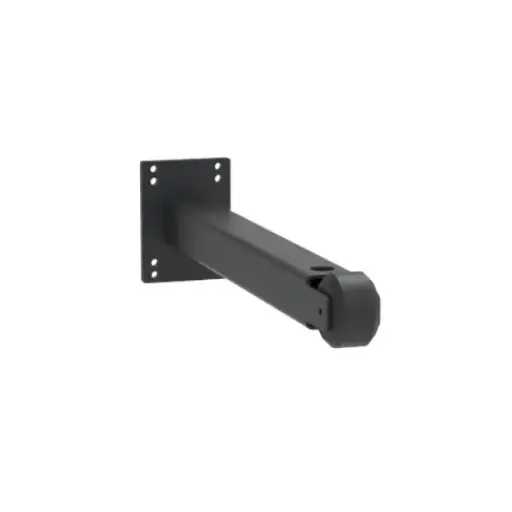

Enojni trn s kolesom in podporo za V-nosilecUporabna nosilnost 80 kg

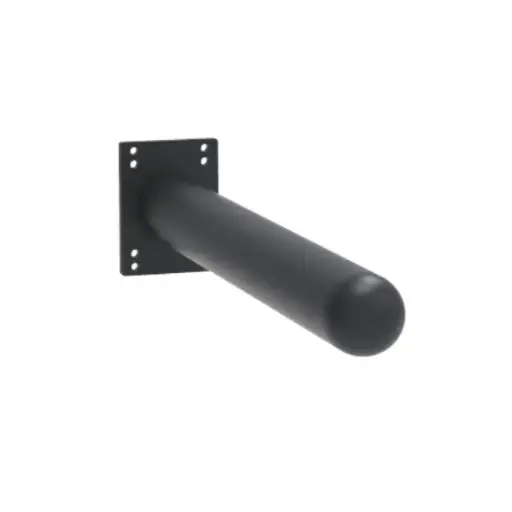

Enojni trn Ø 60Uporabna nosilnost 120 kg

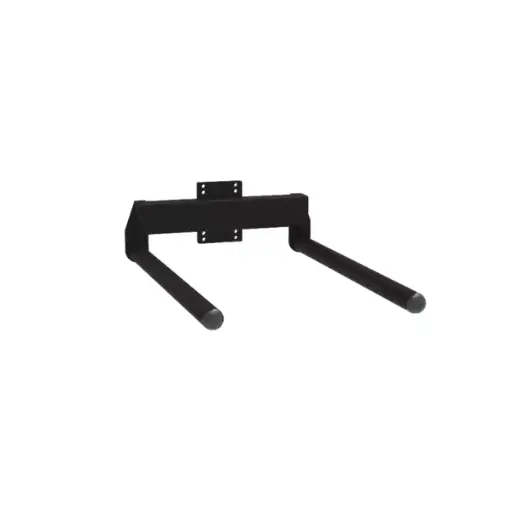

Dvojni cevni trn Ø 35Uporabna nosilnost 110 kg

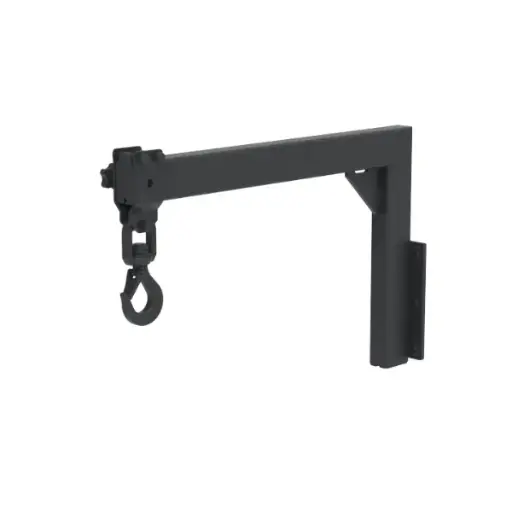

Dvižna rokaUporabna nosilnost 115 kg

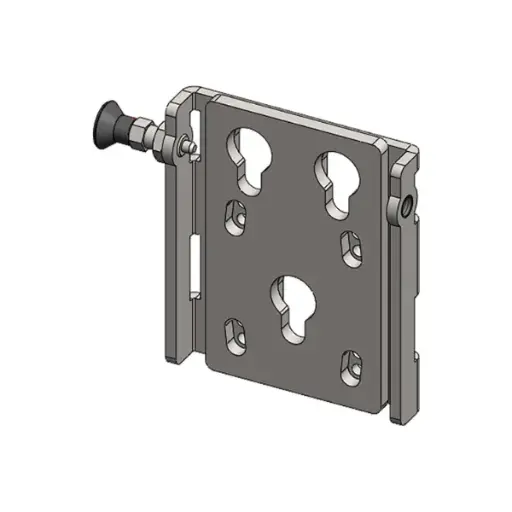

Hitra zamenjava orodja za steber 125 kgHitra menjava ročnih orodij, brez vijakov

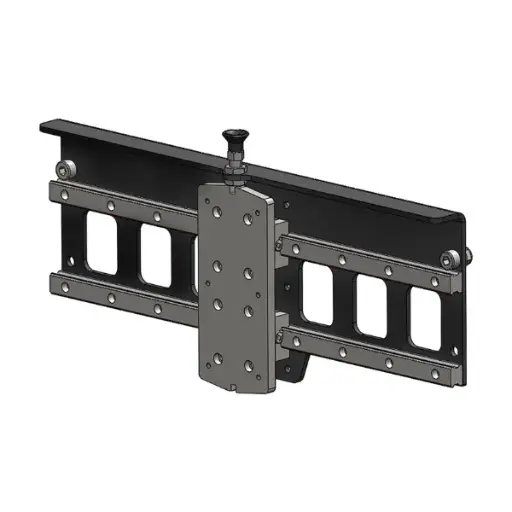

Bočni pomikalnikPremakne orodje vstran za ±200 mm

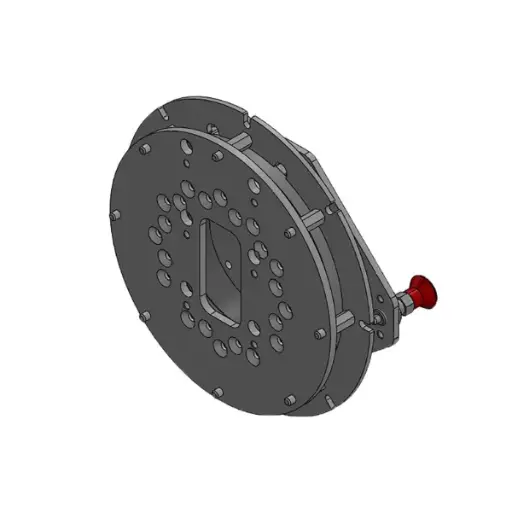

Ročni rotacijski sistem 100 kgRočno vrtenje orodja, do 100 kg

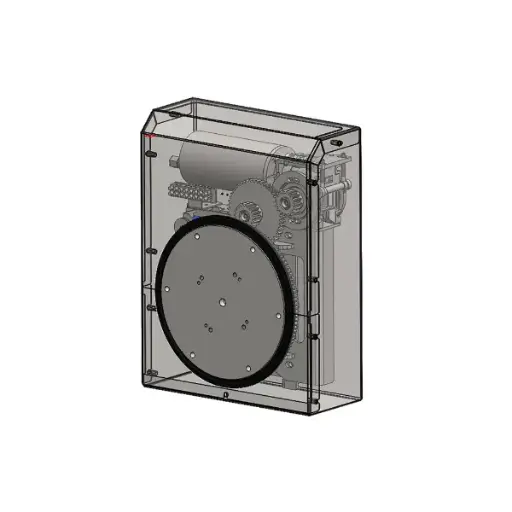

Električni rotacijski sistem 150 kgElektrično vrtenje za 360° s 3 položaji

Imate še kakšno vprašanje?Preberite 12 pogostih vprašanj →

Kateri Work Positioner potrebujete?

Pošljite nam težo, obliko in višine bremena: svetovali vam bomo model, steber, noge in orodje.

Zahtevajte ponudbo Pokličite +39 0434 572757

Tehnične specifikacije

Model	WP 125S-S-500
Različica	Jeklo
Največja obremenitev kg	125
Hod dviga mm	1220
Skupna višina mm	1560
Hitrost dviga	120 mm/s
Noge	Standardne 500
Dolžina nog mm	500
Širina nog mm	530
Sprednja kolesa	Ø 75 dvojna vrtljiva
Zadnja kolesa	Ø 125 s centralno zavoro
Ročaj in krmiljenje	WPR-R1 ergonomski ročaj z upravljalnikom na kabel
Število ciklov	80-150
Baterija	2 AGM (24 V - 9 Ah)
Polnilnik baterije	Zunanji 230 V 50-60Hz
Teža kg	58

125 kg s stebrom S ali M in 110 kg s stebrom L, pri težišču bremena 400 mm od stebra; hod je 1220, 1600 ali 2050 mm. Če breme doseže 205 kg ali delate v več izmenah, je na voljo WP 205; če zadostujejo 85 kg in ročna orodja, pa WP 85.

Standardni bateriji AGM (24 V – 9 Ah) se z zunanjim polnilnikom napolnita do 100 % v 7,5 ure; med polnjenjem se voziček ne sme uporabljati. Za električna orodja sta potrebni 2 dodatni bateriji AGM (WPR-O-0003); na zahtevo so na voljo litijevi bateriji (WPR-O-0004), ki se napolnita hitreje, ali izmenljiv baterijski paket s polnilno postajo (WPR-O-0039).

Da. Ročna orodja zamenjate v nekaj sekundah s hitro menjavo (WPR-A-0001-SS ali WPR-A-0003-SS), brez odvijanja. Za električna prijemala je treba voziček naročiti z možnostjo 1 ali 2 dodatnih električnih funkcij (WPR-O-0007 ali WPR-O-0008), z nogami 650 mm, 2 dodatnima baterijama AGM in daljinskim upravljalnikom s funkcijami prijemala: vpenjanje, rotacija ali nagib.

Na voljo sta dve osnovi: standardne noge dolžine 500 ali 650 mm in širine 530 mm ali sredinske noge dolžine 500 mm z ozko osnovo 146 mm, s katerimi pridete bližje delovnim mizam in policam. Za električna prijemala so potrebne noge 650 mm.

Potiska se ročno z ročajem ErgoControl: spredaj ima dvojna vrtljiva kolesa Ø 75 mm, zadaj kolesa Ø 125 mm s centralno zavoro, ki jo vklopite med dviganjem in nalaganjem. Z bremenom ga premikajte počasi in v spodnjem položaju, po ravnih tleh: največji naklon je 5 % pri polni obremenitvi in 15 % brez bremena.

Med dokumenti za prenos na tej strani: navodila za uporabo v italijanščini in angleščini ter tehnična risba. Električna shema je na 24. strani navodil, takoj za seznamom rezervnih delov.

Work positioner: baterijsko električno dvigalo, ki s pritiskom na tipko dvigne, prenese in namesti kos z orodjem, prilagojenim bremenu: ploščadjo, vilicami, trnom, prijemalom ali dvižno roko. Nosilnost je od 55 do 285 kg.

Z work positionerjem in pravim orodjem: trn gre v jedro koluta, prijemalo ga stisne od zunaj, na voljo pa je tudi električno prijemalo, ki ga zavrti za 90°. Za sode je na voljo ročno prijemalo s sprednjim nagibom, ki jih z ročnim kolesom dvigne in nagne.

Iz štirih podatkov: teža kosa, kako ga primete (katero orodje potrebujete), hod in delovno okolje. Nosilnost velja pri težišču 400 mm od stebra, vključno z orodjem; vodnik za izbiro work positionerja z izbirnikom s 4 vprašanji vam prikaže primerne modele in orodja.

Da, v izvedbi iz nerjavnega jekla: work positioner in orodja iz nerjavnega jekla 304L z zaščito IP 65, od WP 55 do WP 285, za živilsko, farmacevtsko in kemično industrijo. Izvedba iz nerjavnega jekla zahteva orodja v izvedbi SS; WP ONE je na voljo samo iz jekla IP 44.

Zaščita pred preobremenitvijo ustavi dvig, če je breme pretežko, sistem proti stiskanju pa ustavi spust, če naleti na oviro; poleg tega ojačan zobati jermen, zaščiteni gibljivi deli, postopen zagon in ustavitev ter tipka za zaustavitev v sili na upravljalni enoti. Ne sme se uporabljati za dvigovanje oseb.

Vsakih 6 mesecev se preverijo jermen, pritrdilni vijaki in baterije; enkrat na leto mehanski in električni del, kar opravi pooblaščeno osebje. Baterijo polnite vsaj enkrat ali dvakrat na teden, tudi pri občasni uporabi, in vsakih 6 mesecev, če work positioner miruje.
