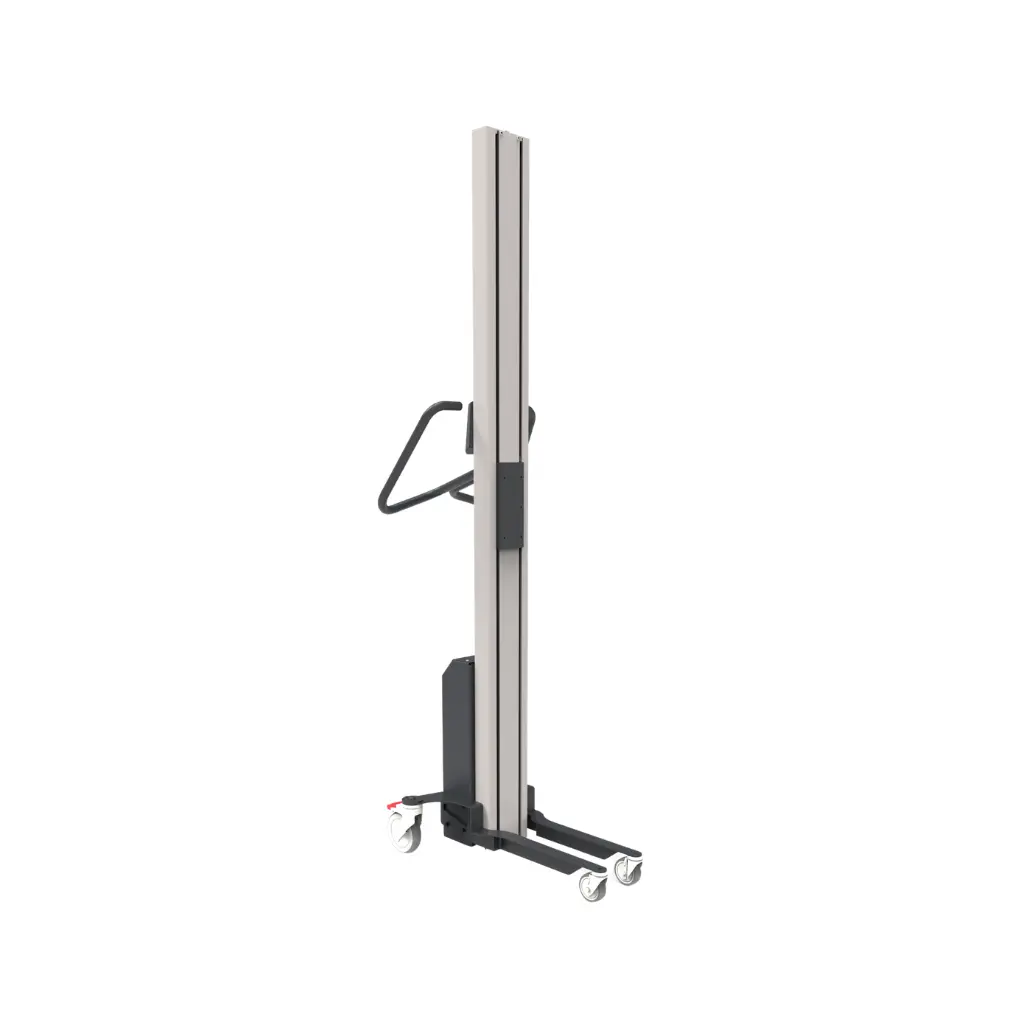

Work positioner Edmolift WP 85: električno dvigalo 85 kg

Work Positioner

Work positioner Edmolift WP 85: električno dvigalo 85 kg

WP 85 dviguje, premika in prijema kolute, škatle in kartonske škatle do 85 kg. Je tih in okreten, ima 3 višine stebra in noge 500 ali 650 mm; na nosilec se namesti veliko orodij, od ploščadi do prijemala za sode. Edmolift WP 85 je električno dvigalo za kolute in sode na baterije.

Nosilnost 85 kg pri 400 mmHod do 2050 mmRočaj ErgoControlJeklo IP44 ali nerjavno jeklo IP65

85 kgnosilnost pri 400 mm od stebra

2050 mmnajvečji hod

7,5 hpolno polnjenje

IP65izvedba iz nerjavnega jekla

Zakaj ga izbrati

Tih in okreten

Preprosto se premika med stroji, delovnimi mizami in policami.

Veliko orodij

Ploščadi, vilice, trni, prijemala za kolute in sode, dvižna roka.

Jeklo ali nerjavno jeklo

Nerjavno jeklo 304L IP65 za živilsko, farmacevtsko in kemično industrijo, preprosto za čiščenje.

Indikator napolnjenosti

Baterije AGM z zunanjim polnilnikom in indikatorjem na daljinskem upravljalniku.

Izberite ga, če…

premikate kolute, škatle ali kartonske škatle do 85 kg
morate dvigovati visoko: hod do 2050 mm
potrebujete tih in okreten voziček
uporabljate ročna orodja: ploščadi, vilice, prijemala, trne

Izberite drug model, če…

če breme ne presega 65 kg in zadostuje hod 1600 mm WP 65 →
če potrebujete električna prijemala ali nosilnost do 125 kg WP 125 →

Ne veste, kaj izbrati? Uporabite vodnik za Work Positioner →

Kje se uporablja

Za bremena do 85 kg v proizvodnji in skladišču:

Koluti: nalaganje in razkladanje strojev
Zabojniki: dviganje in prekucevanje z namenskimi orodji
Živilska, farmacevtska, kemična industrija: izvedba iz nerjavnega jekla IP65
Skladišče: škatle in kartonske škatle na police in s polic

Oglejte si ga pri delu

WP 85 SS s ploščadjo z valjčki

WP 85 SS z vrtljivimi vilicami

Osnova: izberite noge

Standardne noge

Dolžina 500 ali 650 mm, širina 486 mm.

Sredinske noge

Dolžina 500 mm, ozka osnova 146 mm.

Tehnični podatki

Različica	Jeklo, Nerjaveče jeklo
Največja obremenitev kg	85
Hod dviga mm	1220, 1600, 2050
Hitrost dviga	120 mm/s
Noge	Sredinske, Standardne 500, Standardne 650
Sprednja kolesa	Ø 50
Zadnja kolesa	Ø 125 z zavoro
Ročaj in krmiljenje	WPR-R1 ergonomski ročaj z upravljalnikom na kabel
Število ciklov	100-200
Baterija	2 AGM (24 V - 9 Ah)
Polnilnik baterije	Zunanji 230 V 50-60Hz

Stebri S, M in L: skupna višina 1560, 1940 ali 2390 mm, hod 1220, 1600 ali 2050 mm. Teža vozička od 45 do 61 kg. Nosilnost, izmerjena s težiščem bremena 400 mm od stebra. Na zahtevo: litijeve baterije, samodejno niveliranje, centralna zavora, zadnja kolesa ESD.

Združljiva orodja in dodatki

Jeklena ploščad 85 kgUporabna nosilnost 75 kg

Ploščad iz HDPE 60 kgUporabna nosilnost 60 kg

Ploščad iz HDPE 85 kgUporabna nosilnost 80 kg

Ploščad iz HDPE z valjčki 85 kgUporabna nosilnost 75 kg

Ploščad v obliki VUporabna nosilnost 70 kg

Nastavljive vilice 85 kgUporabna nosilnost 70 kg

ViliceUporabna nosilnost 75 kg

Simetrične nastavljive vilice 180 kgUporabna nosilnost 70 kg

Vilice s 4 objemkamiUporabna nosilnost 75 kg

Vilice z 8 objemkamiUporabna nosilnost 70 kg

Vilice za premični pladenj za standardne zabojnike EUUporabna nosilnost 70 kg

Ročno vrtljivo prijemalo za kolute z rotacijo 90° 80 kgUporabna nosilnost 70 kg

Navpično prijemalo za kolute 80 kgUporabna nosilnost 80 kg

Ročno prijemalo s sprednjim nagibom za sodeUporabna nosilnost 80 kg

Enojni trn s kolesom in V-nosilcem 360°Uporabna nosilnost 80 kg

Enojni trn s kolesom in podporo za V-nosilecUporabna nosilnost 80 kg

Enojni trn Ø 60Uporabna nosilnost 80 kg

Dvojni cevni trn Ø 35Uporabna nosilnost 80 kg

Enojni trn Ø 35Uporabna nosilnost 80 kg

Dvižna rokaUporabna nosilnost 75 kg

Hitra zamenjava orodja za steber 125 kgHitra menjava ročnih orodij, brez vijakov

Bočni pomikalnikPremakne orodje vstran za ±200 mm

Indikator višinskega položaja6 oznak na stebru za ponovno iskanje višine

Ročni rotacijski sistem 100 kgRočno vrtenje orodja, do 100 kg

Električni rotacijski sistem 150 kgElektrično vrtenje za 360° s 3 položaji

Imate še kakšno vprašanje?Preberite 12 pogostih vprašanj →

Kateri Work Positioner potrebujete?

Pošljite nam težo, obliko in višine bremena: svetovali vam bomo model, steber, noge in orodje.

Zahtevajte ponudbo Pokličite +39 0434 572757

Tehnične specifikacije

Model	WP 85S-S-500
Različica	Jeklo
Največja obremenitev kg	85
Hod dviga mm	1220
Skupna višina mm	1560
Hitrost dviga	120 mm/s
Noge	Standardne 500
Dolžina nog mm	505
Širina nog mm	486
Sprednja kolesa	Ø 50
Zadnja kolesa	Ø 125 z zavoro
Ročaj in krmiljenje	WPR-R1 ergonomski ročaj z upravljalnikom na kabel
Število ciklov	100-200
Baterija	2 AGM (24 V - 9 Ah)
Polnilnik baterije	Zunanji 230 V 50-60Hz
Teža kg	45

Do 85 kg pri težišču bremena 400 mm od stebra. Hod je 1220, 1600 ali 2050 mm, odvisno od stebra (S, M ali L). Če breme doseže 125 kg ali potrebujete električna prijemala, je na voljo WP 125; če zadostujejo 65 kg in hod 1600 mm, pa WP 65.

Standardni bateriji AGM (24 V – 9 Ah) se z zunanjim polnilnikom napolnita do 100 % v 7,5 ure; med polnjenjem se voziček ne sme uporabljati. Na zahtevo so na voljo litijevi bateriji (WPR-O-0004), ki se napolnita hitreje, ali izmenljiv baterijski paket s polnilno postajo (WPR-O-0039) in dodatni paketi za menjavo.

Da: ploščadi, vilice, trni, prijemala za kolute in sode ter dvižna roka se na nosilec orodja pritrdijo z vijaki M6. S hitro menjavo WPR-A-0001-SS jih zamenjate v nekaj sekundah, sami in brez odvijanja; za poravnavo bremena brez premikanja vozička je na voljo bočni pomikalnik ±200 mm (WPR-A-0006).

Na voljo sta dve osnovi: standardne noge dolžine 500 ali 650 mm in širine 486 mm ali sredinske noge dolžine 500 mm z ozko osnovo 146 mm, s katerimi pridete bližje delovnim mizam in policam.

Potiska se ročno z ročajem ErgoControl, z zadnjimi kolesi Ø 125 mm z zavoro; na zahtevo je na voljo centralna zavora (WPR-O-0021). Z bremenom ga premikajte počasi in v spodnjem položaju, po ravnih tleh: največji naklon je 5 % pri polni obremenitvi in 15 % brez bremena.

Med dokumenti za prenos na tej strani: navodila za uporabo v italijanščini in angleščini ter tehnična risba. Električna shema je na 24. strani navodil, takoj za seznamom rezervnih delov.

Work positioner: baterijsko električno dvigalo, ki s pritiskom na tipko dvigne, prenese in namesti kos z orodjem, prilagojenim bremenu: ploščadjo, vilicami, trnom, prijemalom ali dvižno roko. Nosilnost je od 55 do 285 kg.

Z work positionerjem in pravim orodjem: trn gre v jedro koluta, prijemalo ga stisne od zunaj, na voljo pa je tudi električno prijemalo, ki ga zavrti za 90°. Za sode je na voljo ročno prijemalo s sprednjim nagibom, ki jih z ročnim kolesom dvigne in nagne.

Iz štirih podatkov: teža kosa, kako ga primete (katero orodje potrebujete), hod in delovno okolje. Nosilnost velja pri težišču 400 mm od stebra, vključno z orodjem; vodnik za izbiro work positionerja z izbirnikom s 4 vprašanji vam prikaže primerne modele in orodja.

Da, v izvedbi iz nerjavnega jekla: work positioner in orodja iz nerjavnega jekla 304L z zaščito IP 65, od WP 55 do WP 285, za živilsko, farmacevtsko in kemično industrijo. Izvedba iz nerjavnega jekla zahteva orodja v izvedbi SS; WP ONE je na voljo samo iz jekla IP 44.

Zaščita pred preobremenitvijo ustavi dvig, če je breme pretežko, sistem proti stiskanju pa ustavi spust, če naleti na oviro; poleg tega ojačan zobati jermen, zaščiteni gibljivi deli, postopen zagon in ustavitev ter tipka za zaustavitev v sili na upravljalni enoti. Ne sme se uporabljati za dvigovanje oseb.

Vsakih 6 mesecev se preverijo jermen, pritrdilni vijaki in baterije; enkrat na leto mehanski in električni del, kar opravi pooblaščeno osebje. Baterijo polnite vsaj enkrat ali dvakrat na teden, tudi pri občasni uporabi, in vsakih 6 mesecev, če work positioner miruje.
