Zaporni obroč za vrtljivi/drsni spojnik GF-N

https://leanproducts.eu/web/image/product.template/688/image_1920?unique=b5b9720

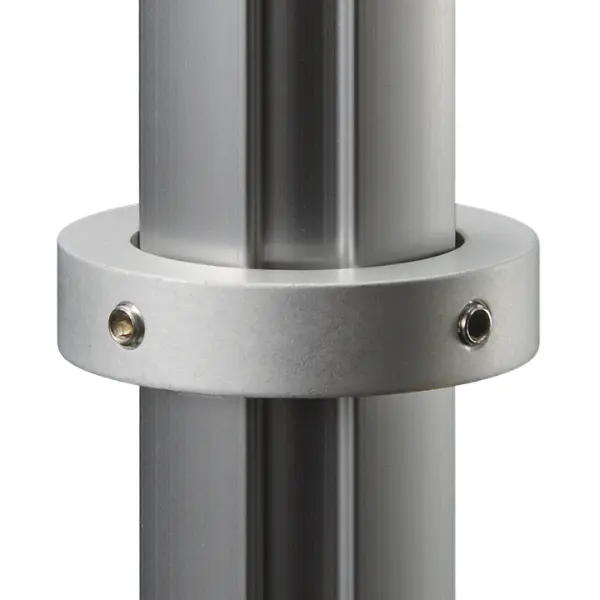

Aluminijast obroč, ki se zategne na cev GF-N Ø 28 mm in deluje kot omejevalnik za vrtljivi/drsni spojnik: roke, stranice in nivoje drži na izbrani višini ali pod izbranim kotom. Standardni do 350 N, ojačan do 750 N.

Koda: GFJ-A09
  • Različica
  • Material
  • Teža

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
SUS
Kontakt
Prenesi podatkovni list PDF

Tehnične specifikacije

Različica Standardna
Material Ekstrudiran aluminij, jekleni vijačni material
Teža 21 g (standardni) · 33 g (ojačani)
Oznake
Oznake
SUS

Odvisno od obremenitve, ki sloni na omejevalniku. Standardni prenese do 350 N proti zdrsu, približno 35 kg; ojačan do 750 N, približno 75 kg. Pri konzolnih rokah je pomemben tudi moment na spojniku: pošljite nam mere in teže in opravili bomo preverjanje.

Vijaka M4 standardnega zapornega obroča se zategneta na 1,5 N·m. Ojačan ima vijak M6 × 12 in zatič iz nerjavnega jekla, ki povečata trdnost.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
