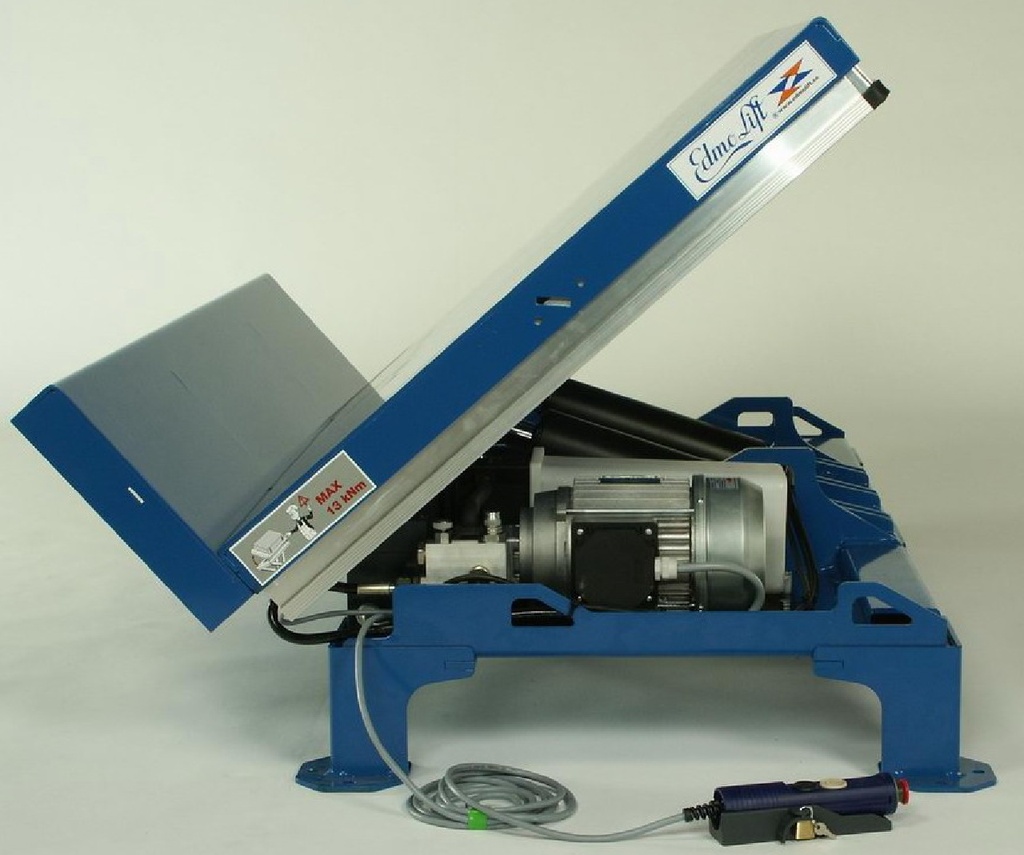

ESLF 65 Ribaltatore 45°

Ribaltatore Edmolift. Quando è integrato con un piano di sollevamento, la parte idraulica è sincronizzata con il ribaltatore.

Cod.: 36076

Altezza minima mm
Inclinazione
Idraulica
Lato ribaltamento
Coppia kNm
Potenza kW (S3)
Peso Kg
- 165
Installazione

Questa combinazione non esiste.

Accedi per vedere i prezzi e acquistare

Documenti

Manuale d'uso EdmoLift ribaltatori (IT)

Installation quick guide EdmoLift tilters (multilingua)

ESLF_65_Drawing

Scarica scheda PDF

Edmolift · Ribaltatori

ESLF 65: ribaltatore per pallet e cassoni 45°

Ribaltatore Edmolift da pavimento: inclina il carico di 45° sul lato lungo, con cilindri a semplice effetto, e lo porta verso l’operatore per caricare e scaricare pallet, casse o contenitori. Il telaio ospita la centralina: si posa a terra e si collega. È un ribaltatore industriale per pallet e cassoni.

Inclinazione 45°Cilindri a semplice effettoCoppia 6,5 kNmA pavimentoEN 1570-1 · CE

ESLF 65: ribaltatore per pallet e cassoni 45°

45°inclinazione

6,5 kNmcoppia

320 mmaltezza minima

230 mmsponda di trattenuta

Perché sceglierlo

Il carico viene verso di te

Inclinando pallet e cassoni l’operatore raggiunge i pezzi sul fondo senza piegarsi né sporgersi.

A pavimento, centralina inclusa

Il telaio a terra ospita la centralina: nessuna fossa e nessun gruppo esterno.

Il carico resta al suo posto

Sponda di trattenuta alta 230 mm di serie e barre antischiacciamento sui 4 lati.

Anche su piattaforma

Lo stesso ribaltatore si integra nel piano di una piattaforma elevatrice, con un unico impianto idraulico.

Sceglilo se…

carichi e scarichi pallet, casse o cassoni a terra e vuoi il carico inclinato verso l’operatore
ti basta inclinare, senza alzare il carico
il carico, misurato al baricentro, resta entro la coppia di 6,5 kNm

Scegli un’altra soluzione se…

se devi inclinare fino a 90° EDLF 65 Ribaltatore 90° →
se vuoi anche alzare il carico, con inclinazione da +5° a −40° ALT 750 ArmLift →
se vuoi alzare il pallet e inclinarlo di 40° a destra o a sinistra TSLN 750 Sollevatore e Ribaltatore 40° per Pallet →
se ti serve sollevare il carico e poi inclinarlo: ribaltatore su piattaforma TL 2000 Piattaforma Singolo Pantografo →

Non sai quale scegliere? Usa la guida alla scelta delle piattaforme →

A pavimento o su piattaforma

EDLF 65

Ribalta di 90° sul lato corto, cilindri a doppio effetto.

Vedi prodotto →

Su piattaforma elevatrice

Il ribaltatore si integra nel piano, ad esempio di una TL 2000: stesso impianto idraulico, coppie da 6,5, 13 o 18 kNm.

Vedi prodotto →

Su piattaforma: lunghezze del piano 900, 1300 e 1700 mm, coppie 6,5, 13 e 18 kNm.

Dati tecnici

Lunghezza piano mm	800
Larghezza piano mm	1300
Altezza minima mm	320
Inclinazione	45°
Idraulica	Semplice effetto
Lato ribaltamento	Lato Lungo
Coppia kNm	6,5
Potenza kW (S3)	0,95
Peso Kg	165
Installazione	Pavimento

Tempo di ribaltamento: 10 s.

Accessori e prodotti correlati

Comando a Pedale UC-60Comando a pedale: mani libere

Piano Antiscivolo per Piattaforme ElevatriciPiano antiscivolo in alluminio mandorlato o lamiera zigrinata

Hai altre domande?Leggi le 9 domande frequenti →

Serve aiuto per scegliere?

Dicci peso del carico, altezze di lavoro e come arriva il pallet: ti consigliamo modello e accessori e prepariamo l’offerta con i dati Edmolift.

Richiedi un’offerta Chiama +39 0434 572757

Specifiche tecniche

Lunghezza piano mm	800
Larghezza piano mm	1300
Altezza minima mm	320
Inclinazione	45°
Idraulica	Semplice effetto
Lato ribaltamento	Lato Lungo
Coppia kNm	6,5
Potenza kW (S3)	0,95
Peso Kg	165
Installazione	Pavimento

Con cilindri a semplice effetto il ribaltatore arriva a 45° (ESLF 65); con cilindri a doppio effetto a 90° (EDLF 65). Con la rotazione a 90°, oltre la verticale, la coppia disponibile si riduce: va verificata in entrambi i versi.

Coppia (kNm) = peso in kN × distanza in metri tra cerniera e baricentro del carico; i kg si dividono per circa 100. Esempio: 1000 kg con baricentro a 0,4 m danno circa 4 kNm, quindi basta 6,5 kNm. Oltre la verticale, a 90°, la coppia disponibile scende a circa 4 kNm. Il baricentro deve restare ad almeno 50 mm dalla cerniera.

Sì: integrato nel piano di una piattaforma elevatrice condivide con essa l’impianto idraulico. Si fa con piani da 900, 1300 e 1700 mm e coppie da 6,5, 13 e 18 kNm.

No: il ribaltatore si posa a pavimento e il telaio ospita la centralina, quindi niente fossa e nessun gruppo esterno. Si posa a terra e si collega.

Il ribaltatore ha di serie una sponda di trattenuta alta 230 mm, che tiene il carico al suo posto, e barre antischiacciamento sui 4 lati.

Alzando e inclinando il carico verso l’operatore: l’Armlift solleva e inclina da +5° a −40°, il sollevatore TSLN inclina il pallet di 40° a destra e a sinistra, i ribaltatori arrivano a 45° o 90°. Se il pallet si svuota o si riempie strato per strato, il pallet leveller PL 2002 lo tiene sempre all’altezza giusta, senza corrente.

Il sollevatore per pallet si carica direttamente con il transpallet manuale e alza il pallet fino a 970 mm, con accesso libero su tre lati; il TSE scende fino a 10 mm. Tra gli Armlift, ALT 1500U, ALT 1500UE e ALT 1500GB hanno il piano a U alto 6 mm e prendono pallet e carrelli direttamente da terra.

Con i bracci di sollevamento ARZ e LTT 750: prendono il carrello del treno e lo alzano e inclinano verso l’operatore. L’ARZ regola altezza e inclinazione da +5° a −40°; l’LTT 750 sale in verticale e occupa il minimo spazio.

Circa 4 volte l’anno oppure ogni 1000 cicli, se arrivano prima: perdite e livello dell’olio idraulico (ISO 32), tubi e cavi, arresti di emergenza e barre di sicurezza, da parte di personale qualificato e con ricambi originali. Il manuale d’uso, con gli schemi elettrici, è nella sezione «Documenti» della scheda prodotto.
