Profil GF-S

https://leanproducts.eu/web/image/product.template/348/image_1920?unique=5300125

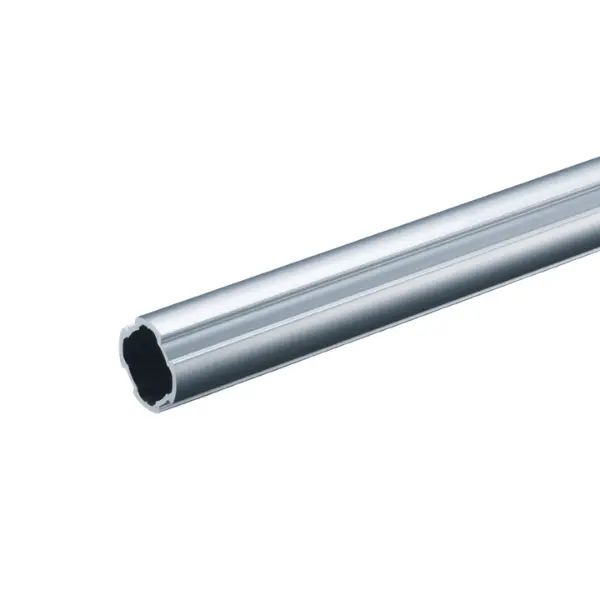

Eloksirana aluminijasta cev Ø 19 mm serije Green Frame GF-S: lahka (0,20 kg/m) za ogrodja, pregrade, zaščite in manjše konstrukcije, kombinira se z GF-N. Palica 4000 mm ali razrez po meri.

Preberi več ↓
Koda: GFF-400
Length: 4000
  • Dolžina
  • Material
  • Teža

Cut dimensions

mm
19 × 19 mm Dejanski prerez profila
0Cela palica 4000 mm
Calculating price…
Cela palica Cela plošča plošče From {min} to {max} mm · full bar {max} mm Up to {maxl} × {maxw} mm · minimum {min} mm Length between {min} and {max} mm. Width between {min} and {max} mm.

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
SUS
Kontakt
Zahtevajte ponudbo
Odgovorimo v 1 delovnem dnevu
Prenesi podatkovni list PDF

Tehnične specifikacije

Dolžina 4000
Material Eloksiran ekstrudiran aluminij
Teža 0,20 kg/m
Oznake
Oznake
SUS

Ko so obremenitve lahke ter sta pomembni velikost in teža: pregrade, zaščitne prečke, manjša ogrodja, nosilci, mehanizmi. Za pokončnike in prečke delovnih mest in regalov uporabite GF-N Ø 28.

Vztrajnostni moment je 0,27 × 10⁴ mm⁴ v primerjavi z 1,16 × 10⁴ pri GF-N: približno četrtina. Zato je GF-S primerna za kratke razpone in lahke obremenitve.

Z mešanimi spojniki: zunanji 90° GF-S z GF-N/G, vzporedni in križni. Tako cevi Ø 19 pritrdite na pokončnike Ø 28 ali Ø 43 brez adapterjev.

Zunanji in notranji 90°, notranji 45°, kotni, križni, vzporedni, vrtljivi in drsni spojniki ter 45° opornik za ojačitev spojev. Vsi so namenjeni cevi Ø 19.

Da: GF-S drsi v profilu GF-N Hard. Tako z dvema cevema sistema izdelate pokončnike z nastavljivo višino.

Z navojnim vložkom M6 za GF-S v koncu cevi. Če potrebujete nogo M8, privito neposredno, je na voljo profil GF-S Hard, ki ima lahko na koncu navoj M8.

Profil GF-S je osnovna cev Ø 19. Različica z utorom C6 doda utor za matice, kljuke in dodatke. Hard ima debelo steno, skoraj dvakratni vztrajnostni moment in konec z možnostjo navoja M8 za noge. W združi dve cevi v profil širine 44 mm, ki je pokonci več kot 10-krat bolj tog. F35 in F22 imata ravno pasnico za etikete, kartice in lahke opore.

GF-N Ø 28 je standard za delovna mesta, pretočne regale in vozičke. GF-S Ø 19 tehta približno polovico manj (0,20 kg/m proti 0,37) in je namenjen lahkim okvirjem, pregradnim elementom, zaščitam in majhnim mehanizmom. GF-G Ø 43 je za pokončnike in prečke, ki morajo nositi veliko: pri razponu 1000 mm na sredini prenese 851 N v primerjavi s 195 N pri GF-N, pri enakem povesu. Pogosto se jih splača kombinirati, na primer pokončniki GF-G in prečke GF-N, povezani z mešanimi spojniki.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
