Profil GF-S Hard

Premer je enak, 19 mm, vendar ima GF-S Hard debelo steno: tehta 0,56 kg/m namesto 0,20 in ima skoraj dvakrat večji vztrajnostni moment (0,51 namesto 0,27 × 10⁴ mm⁴). Konec ima lahko navoj M8.

Da: osrednja izvrtina na koncu dobi navoj M8, vanjo pa privijete nastavljivo nogo ali druge komponente s čepom M8, brez navojnega vložka. Navedite nam to ob naročilu razreza.

Za noge in pokončnike lahkih konstrukcij, ki se morajo manj upogibati ali nositi privito nogo. Preostanek konstrukcije ostane iz lažje standardne GF-S.

Profil GF-S W združi dve cevi Ø 19 v profil širine 44 mm: nameščen pokonci ima vztrajnostni moment 2,87 × 10⁴ mm⁴, več kot petkrat več kot Hard. Nad tem preidete na GF-N Ø 28.

Spojnike serije GF-S Ø 19: primerne modele vam potrdimo, ko pripravimo seznam komponent.

Z notranjim čepom, namenjenim GF-S Hard, GFA-443: čep standardne GF-S za ta profil ni primeren. Če na konec namestite nogo, čep ni potreben.

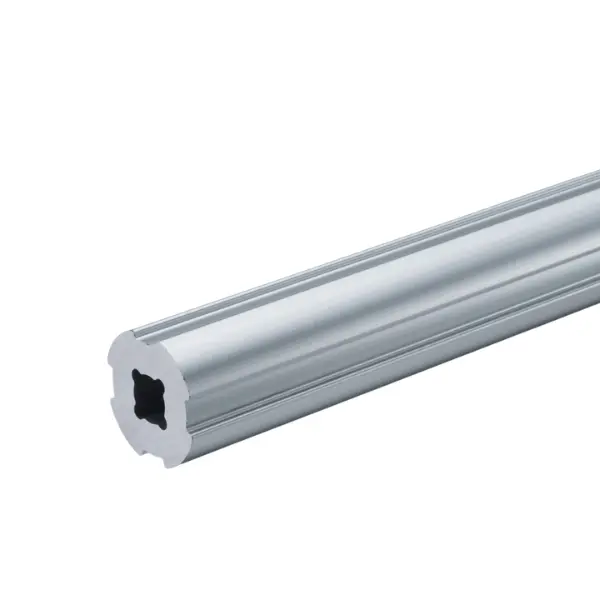

Profil GF-S je osnovna cev Ø 19. Različica z utorom C6 doda utor za matice, kljuke in dodatke. Hard ima debelo steno, skoraj dvakratni vztrajnostni moment in konec z možnostjo navoja M8 za noge. W združi dve cevi v profil širine 44 mm, ki je pokonci več kot 10-krat bolj tog. F35 in F22 imata ravno pasnico za etikete, kartice in lahke opore.

GF-N Ø 28 je standard za delovna mesta, pretočne regale in vozičke. GF-S Ø 19 tehta približno polovico manj (0,20 kg/m proti 0,37) in je namenjen lahkim okvirjem, pregradnim elementom, zaščitam in majhnim mehanizmom. GF-G Ø 43 je za pokončnike in prečke, ki morajo nositi veliko: pri razponu 1000 mm na sredini prenese 851 N v primerjavi s 195 N pri GF-N, pri enakem povesu. Pogosto se jih splača kombinirati, na primer pokončniki GF-G in prečke GF-N, povezani z mešanimi spojniki.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
