Kotni spojnik za naložljivi voziček s ploščadjo GF-N

https://leanproducts.eu/web/image/product.template/559/image_1920?unique=e198dfe

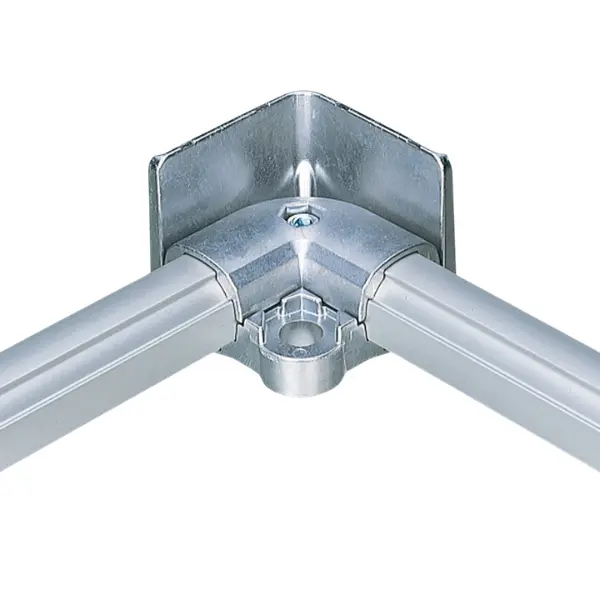

Kotnik iz tlačno litega aluminija za nizke ploščadi na kolesih iz cevi GF-N Ø 28: poveže dve cevi pod kotom 90°, spodaj pa sprejme kolo z navojnim zatičem M12. Nosilnost 3250 N, vozički enake velikosti se v praznem stanju zlagajo drug na drugega. 193 g.

Koda: GFJ-A13
  • Material
  • Teža

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
SUS
Kontakt
Prenesi podatkovni list PDF

Tehnične specifikacije

Material Tlačno lit aluminij, jeklena matica M12
Teža 193 g
Oznake
Oznake
SUS

Kolesa z navojnim zatičem M12: zatič gre skozi luknjo pod kotnikom in se pritrdi s priloženo matico M12.

Da, ko so prazni: vozički, izdelani s temi kotniki in enake velikosti, se zlagajo drug na drugega.

Ta artikel ni več v proizvodnji in ga prodajamo do razprodaje zalog. Ko zaloge pošijo, vam bomo predlagali alternativo: sporočite nam mere ploščadi in obremenitev, in svetovali vam bomo, kateri sestavni del uporabiti namesto njega.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
