Pritrdišče za vzmet, različica 2 GF-N/G

https://leanproducts.eu/web/image/product.template/615/image_1920?unique=e198dfe

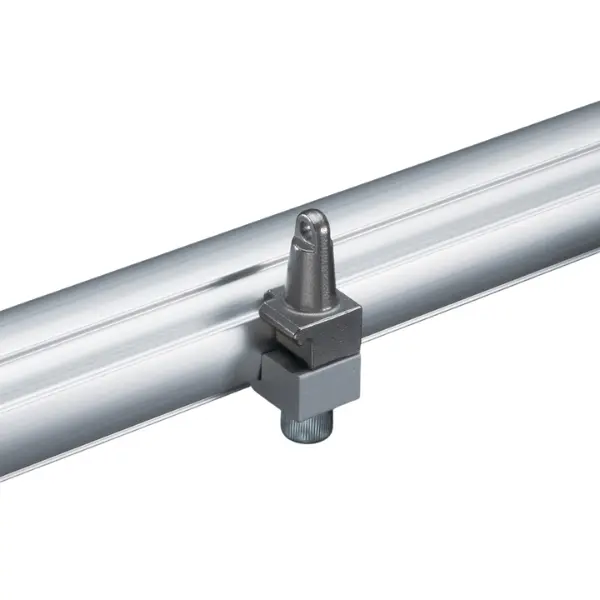

Pritrdišče za natezne vzmeti, ki se vpne na cev Green Frame Ø 28 ali Ø 43: ušesce iz nerjavnega jekla z luknjo Ø 3 mm, primerno tudi za vrv Ø 2 mm, za mehanizme karakuri. Ohišje iz ekstrudiranega aluminija, 26 g.

Koda: GFJ-D93
  • Material
  • Teža

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
SUS
Kontakt
Prenesi podatkovni list PDF

Tehnične specifikacije

Material Ekstrudiran aluminij, kavelj iz nerjavnega jekla, jekleni vijak
Teža 26 g
Oznake
Oznake
SUS

To je višje in širše (46 mm in 15,5 mm proti 37,5 mm in 12 mm) in ima luknjo Ø 3 mm, skozi katero lahko speljete tudi vrv Ø 2 mm. Tehta 26 g namesto 24 g. Montaža na cev je enaka.

Ta artikel ni več v proizvodnji in ga prodajamo do razprodaje zalog. Ko zaloge pošijo, vam bomo predlagali alternativo: sporočite nam, katero vzmet ali vrv uporabljate in na katero cev jo pripenjate, in svetovali vam bomo, kateri sestavni del uporabiti namesto njega.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
