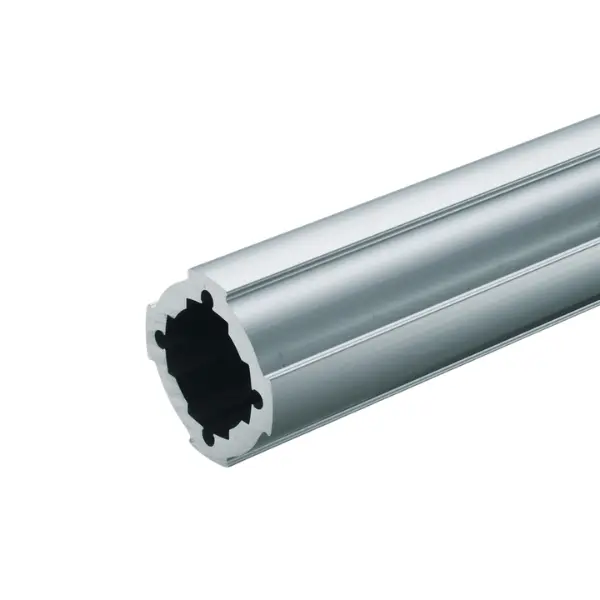

Profil GF-G Hard

Ko je spoj konstrukcije Ø 43 izpostavljen nenehnim udarcem ali ko potrebujete večjo nosilnost pri premeru 43: ima približno dvakrat večjo upogibno nosilnost od standardne GF-G.

Da: v GF-G Hard drsi cev GF-N Ø 28. Svetovali vam bomo, kako jo glede na obremenitev zakleniti v položaju.

Enak premer, debelejša stena: tehta 1,57 kg/m namesto 0,74, vztrajnostni moment pa se poveča s 5,07 na 9,18 × 10⁴ mm⁴.

Hard je posamezna cev za spoje, izpostavljene udarcem, in pokončnike. GF-G W je dvojna cev za obremenjene prečke: pokonci ima 52,42 × 10⁴ mm⁴. Za spoje izberite Hard, za razpone W.

Notranji čep, namenjen GF-G Hard, GFA-426: čep standardne GF-G za ta profil ni primeren.

Spojnike serije GF-G: modele, primerne za Hard, vam potrdimo, ko pripravimo seznam komponent.

Profil GF-G je osnovna cev Ø 43. Različica z utorom C10 doda utor za T-matice in povezavo s kvadratnimi profili SF. Hard ima debelo steno in približno dvakratno upogibno nosilnost za spoje, ki so izpostavljeni udarcem. GF-G W združuje dve cevi Ø 43 in je prečka za velike obremenitve; P150 je dvojni nosilec višine 193 mm za velike razpone, delovne kabine in portale.

GF-N Ø 28 je standard za delovna mesta, pretočne regale in vozičke. GF-S Ø 19 tehta približno polovico manj (0,20 kg/m proti 0,37) in je namenjen lahkim okvirjem, pregradnim elementom, zaščitam in majhnim mehanizmom. GF-G Ø 43 je za pokončnike in prečke, ki morajo nositi veliko: pri razponu 1000 mm na sredini prenese 851 N v primerjavi s 195 N pri GF-N, pri enakem povesu. Pogosto se jih splača kombinirati, na primer pokončniki GF-G in prečke GF-N, povezani z mešanimi spojniki.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
