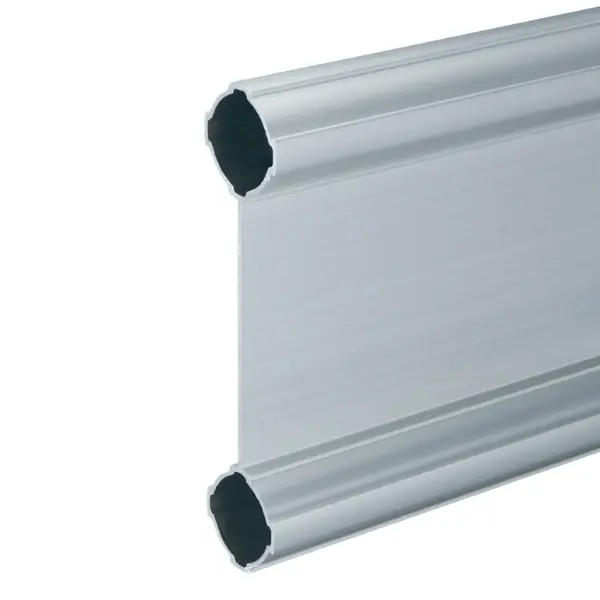

Profil GF-G P150 visoke togosti

https://leanproducts.eu/web/image/product.template/340/image_1920?unique=b5b9720

Nosilec Green Frame z dvojno cevjo Ø 43 mm z medosno razdaljo 150 mm, višina 193 mm: najbolj tog profil sistema, za velike razpone, portale in delovne kabine. 2,07 kg/m, palica 4000 mm ali razrez po meri.

Koda: GFF-201
Length: 4000
  • Dolžina
  • Teža
  • Material

Cut dimensions

mm
Calculating price…
Full bar Full sheet From {min} to {max} mm · full bar {max} mm Up to {maxl} × {maxw} mm · minimum {min} mm Length between {min} and {max} mm. Width between {min} and {max} mm.

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
SUS
Kontakt
Prenesi podatkovni list PDF

Tehnične specifikacije

Dolžina 4000
Teža 2,07 kg/m
Material Eloksiran ekstrudiran aluminij
Oznake
Oznake
SUS

To je nosilec iz dveh cevi Ø 43 mm z medosno razdaljo 150 mm, visok 193 mm in s težo 2,07 kg/m. Je najbolj tog profil sistema Green Frame: uporablja se za velike razpone, delovne kabine in bokse ter portale.

GF-G W ima cevi bližje skupaj, je visok 98 mm in ima pokonci 52,42 × 10⁴ mm⁴; P150 doseže 340,49 × 10⁴ mm⁴, več kot šestkrat več, pri teži 2,07 kg/m namesto 1,74. W je kompaktna toga prečka, P150 pa nosilec za velike razpone.

Pokonci, s cevema eno nad drugo: v tej usmerjenosti deluje najbolje. Ležeče se vztrajnostni moment zmanjša na 10,15 × 10⁴ mm⁴.

Nosilec sam je zelo tog: v praksi nosilnost določajo spoji, pokončniki in noge. Pošljite nam razpon, obremenitve in podporne točke: celotno konstrukcijo preverimo mi.

Obe cevi sta Ø 43, zato se uporabljajo komponente serije GF-G. Zasnovo spojev določimo skupaj z vami na projektu, glede na razpon in obremenitve.

Z notranjim čepom GF-G GFA-402 na vsaki od obeh cevi.

Profil GF-G je osnovna cev Ø 43. Različica z utorom C10 doda utor za T-matice in povezavo s kvadratnimi profili SF. Hard ima debelo steno in približno dvakratno upogibno nosilnost za spoje, ki so izpostavljeni udarcem. GF-G W združuje dve cevi Ø 43 in je prečka za velike obremenitve; P150 je dvojni nosilec višine 193 mm za velike razpone, delovne kabine in portale.

GF-N Ø 28 je standard za delovna mesta, pretočne regale in vozičke. GF-S Ø 19 tehta približno polovico manj (0,20 kg/m proti 0,37) in je namenjen lahkim okvirjem, pregradnim elementom, zaščitam in majhnim mehanizmom. GF-G Ø 43 je za pokončnike in prečke, ki morajo nositi veliko: pri razponu 1000 mm na sredini prenese 851 N v primerjavi s 195 N pri GF-N, pri enakem povesu. Pogosto se jih splača kombinirati, na primer pokončniki GF-G in prečke GF-N, povezani z mešanimi spojniki.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
