  5. Profilo GF-G P150 alta rigidità

Profilo GF-G P150 alta rigidità

https://leanproducts.eu/web/image/product.template/340/image_1920?unique=b5b9720

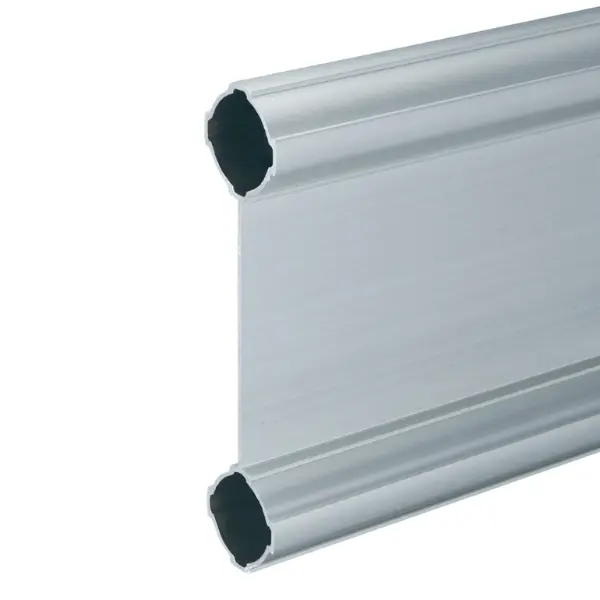

Trave Green Frame a doppio tubo Ø 43 mm a interasse 150 mm, alta 193 mm: il profilo più rigido del sistema, per grandi luci, portali e box di lavoro. 2,07 kg/m, barra 4000 mm o tagliato a misura.

Cod.: GFF-201
Lunghezza 4.000
  • Lunghezza
  • Peso
  • Materiale

Dimensioni di taglio

mm
Calcolo del prezzo…
Barra intera Lastra intera Da {min} a {max} mm · barra intera {max} mm Fino a {maxl} × {maxw} mm · minimo {min} mm Lunghezza tra {min} e {max} mm. Larghezza tra {min} e {max} mm.

Questa combinazione non esiste.

Accedi per vedere i prezzi e acquistare
Avete già inviato una richiesta per questo prodotto oggi.
SUS
Contattaci
Scarica scheda PDF

Specifiche tecniche

Lunghezza 4000
Peso 2,07 kg/m
Materiale Alluminio estruso anodizzato
Tag
Tag
SUS

È una trave fatta di due tubi Ø 43 mm a interasse 150 mm, alta 193 mm e da 2,07 kg/m. È il profilo più rigido del sistema Green Frame: si usa per grandi luci, box e cabine di lavoro e portali.

Il GF-G W ha i due tubi più vicini, è alto 98 mm e in piedi ha 52,42 × 10⁴ mm⁴; il P150 arriva a 340,49 × 10⁴ mm⁴, oltre sei volte, con un peso di 2,07 kg/m contro 1,74. Il W è la traversa rigida compatta, il P150 la trave per grandi luci.

In piedi, con i due tubi uno sopra l’altro: è l’orientamento in cui lavora al massimo. Coricata il momento d’inerzia scende a 10,15 × 10⁴ mm⁴.

La trave da sola è molto rigida: nella pratica sono nodi, montanti e piedini a decidere la portata. Mandaci luce, carichi e punti di appoggio: verifichiamo noi tutta la struttura.

I due tubi sono Ø 43, quindi si lavora con i componenti della serie GF-G. Lo schema dei nodi lo definiamo con te sul progetto, in base a luce e carichi.

Con il tappo interno GF-G GFA-402 su ciascuno dei due tubi.

Il Profilo GF-G è il tubo base Ø 43. Quello con cava C10 aggiunge una cava per dadi a T e il collegamento ai profilati quadri SF. L’Hard ha la parete spessa, circa il doppio della resistenza a flessione, per i nodi che prendono urti. Il GF-G W unisce due tubi Ø 43 ed è la traversa per carichi alti; il P150 è una trave doppia alta 193 mm per grandi luci, box di lavoro e portali.

Il GF-N Ø 28 è lo standard per postazioni, scaffali a gravità e carrelli. Il GF-S Ø 19 pesa circa la metà (0,20 kg/m contro 0,37) ed è per telai leggeri, divisori, protezioni e piccoli meccanismi. Il GF-G Ø 43 è per montanti e traverse che devono reggere molto: su 1000 mm di luce regge al centro 851 N contro 195 N del GF-N, a pari freccia. Spesso conviene mescolarli, per esempio montanti GF-G e traverse GF-N uniti dai connettori misti.

Sì. I profili Green Frame si ordinano in barra da 4000 mm oppure tagliati alla lunghezza che ti serve: il taglio lo facciamo noi, nel nostro reparto. Indica le misure dei pezzi o mandaci uno schizzo della struttura e ti prepariamo l’elenco dei tagli.

Sì. La serie standard è GF-N (tubo Ø 28 mm); GF-S (Ø 19 mm) è più leggera e compatta, GF-G (Ø 43 mm) è per strutture più rigide. Esistono connettori misti che uniscono tubi di serie diverse, per esempio un tubo Ø 19 o Ø 43 a un tubo Ø 28, così usi il diametro giusto in ogni punto della struttura.

No. I connettori si fissano al tubo con viti a testa esagonale incassata: basta una chiave a brugola. Si allenta la vite, si inserisce il tubo, si porta in posizione e si serra. Niente saldature, forature o verniciature.

Sì, è il punto di forza del sistema tubolare: allenti i connettori, sposti o sostituisci i tubi e riserri. Puoi alzare un ripiano, allungare un banco o riutilizzare i componenti in un’altra struttura quando cambia il processo, in ottica di miglioramento continuo.

Sì. Possiamo progettare la struttura (postazione, scaffale a gravità, carrello, supermarket di bordo linea) con il calcolo dei carichi e consegnartela montata oppure in kit con i pezzi già tagliati e l’elenco dei componenti.

No. Profili e connettori sono in alluminio anodizzato: la superficie resiste alla corrosione e all’usura senza verniciatura ed è facile da pulire.

Sì. Nella gamma ci sono componenti conduttivi come tappi interni ESD, clip ESD per la continuità elettrica tra tubo e connettore e bussole ESD per piedini e ruote. Dicci in che area EPA lavori e ti indichiamo i componenti da usare.
