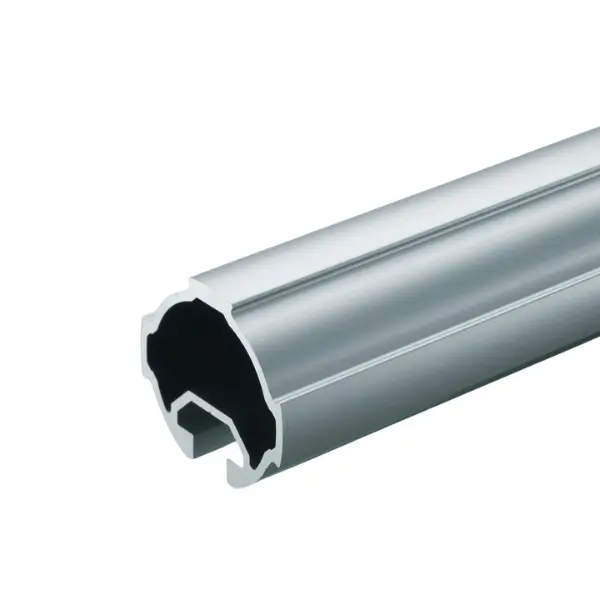

Profil GF-G z utorom C10

S T-matico: vstavite jo v utor, namestite komponento in privijte vijak. Vzdolž profila jo lahko premaknete kadar koli, brez vrtanja.

Da, s kompletom spojnika GF-G C10 za profil SF (GFA-609): cev z utorom poveže s kvadratnimi profili serije SF.

Le malo: pri razponu 1000 mm, z obremenitvijo na sredini in 5 mm upogiba, prenese 972 N z utorom ob strani in 875 N z utorom spodaj. Standardna GF-G prenese 851 N.

Utor je enak, 10 mm, cev pa ne: GF-G C10 je Ø 43, tehta 0,98 kg/m in pri 1000 mm na sredini prenese 875–972 N; GF-N C10 je Ø 28, tehta 0,68 kg/m in prenese 200–334 N.

Spojnike serije GF-G, zategnjene z vijakom M8. Modele, primerne za profil z utorom, vam potrdimo, ko pripravimo seznam komponent.

Namenski notranji čep GFA-409, izdelan za prerez z utorom. Čep standardne GF-G za ta profil ni primeren.

Profil GF-G je osnovna cev Ø 43. Različica z utorom C10 doda utor za T-matice in povezavo s kvadratnimi profili SF. Hard ima debelo steno in približno dvakratno upogibno nosilnost za spoje, ki so izpostavljeni udarcem. GF-G W združuje dve cevi Ø 43 in je prečka za velike obremenitve; P150 je dvojni nosilec višine 193 mm za velike razpone, delovne kabine in portale.

GF-N Ø 28 je standard za delovna mesta, pretočne regale in vozičke. GF-S Ø 19 tehta približno polovico manj (0,20 kg/m proti 0,37) in je namenjen lahkim okvirjem, pregradnim elementom, zaščitam in majhnim mehanizmom. GF-G Ø 43 je za pokončnike in prečke, ki morajo nositi veliko: pri razponu 1000 mm na sredini prenese 851 N v primerjavi s 195 N pri GF-N, pri enakem povesu. Pogosto se jih splača kombinirati, na primer pokončniki GF-G in prečke GF-N, povezani z mešanimi spojniki.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
