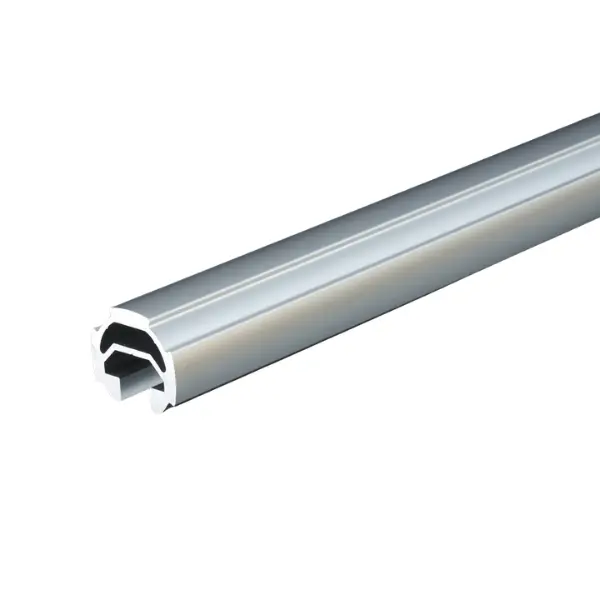

Profil GF-N z utorom C10

https://leanproducts.eu/web/image/product.template/302/image_1920?unique=b5b9720

Profil Green Frame Ø 28 mm z utorom 10 mm za matice T: pritrdite kolesa s ploščo, panele, kavlje in valjčke, kjer jih potrebujete. Tipična osnova vozičkov iz cevi. 0,68 kg/m, palica 4000 mm ali po meri.

Koda: GFF-004
Length: 4000
  • Dolžina
  • Teža
  • Material

Cut dimensions

mm
Calculating price…
Full bar Full sheet From {min} to {max} mm · full bar {max} mm Up to {maxl} × {maxw} mm · minimum {min} mm Length between {min} and {max} mm. Width between {min} and {max} mm.

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
SUS
Kontakt
Prenesi podatkovni list PDF

Tehnične specifikacije

Dolžina 4000
Teža 0,68 kg/m
Material Eloksiran ekstrudiran aluminij
Oznake
Oznake
SUS

V utor vstavite T-matico, namestite komponento in privijte vijak: kadar koli jo lahko premaknete vzdolž profila. Tako namestite kolesa, nosilce, panele, senzorje in kljuke brez vrtanja cevi.

Pod podnožje se namestita dva vzporedna profila z utorom, plošča kolesa pa se pritrdi s štirimi T-maticami. Za kolesa od Ø 100 mm naprej dodajte vzmetno podložko. Na iste profile se namesti tudi nožna zavora.

Ob strani je profil bolj tog: pri razponu 1000 mm na sredini prenese 334 N, z utorom spodaj pa 200 N, vedno pri 5 mm upogiba. Pod podnožjem vozičkov je utor obrnjen navzdol, ker nanj pritrdite kolesa.

Zunanje spojnike GF-N, ki se zategnejo na okroglo stran profila. Za konec je na voljo ojačan notranji čep GFA-413 ali zunanji čep GFA-401.

Da. V utoru tečejo valjčki za utor: tako izdelate drsnike, sani in majhne vozičke, ki se premikajo vzdolž profila. Svetovali vam bomo komplet valjčka, primeren za obremenitev.

Profil z utorom je na strani utora visok 24 mm namesto 28, tehta 0,68 kg/m namesto 0,37 in je z utorom ob strani bolj tog. V zameno za pritrditve v utor se povezuje z zunanjimi spojniki GF-N.

Standardni profil GF-N je primeren za večino pokončnikov in prečk. Če je prečka dolga ali obremenjena, uporabite GF-N W, nameščen pokonci (približno 10-krat bolj tog), ali T (približno 1,5-krat) ali Hard (približno 1,7-krat, tudi za vozlišča, izpostavljena udarcem), ki imata enak premer. Za pritrditev koles s ploščo, panelov ali valjčkov z maticami T izberite profil z utorom C10; F35 in F50 imata ravno krilce za etikete, držala za drobne dele in podpore. Drsni profil ima gladko površino za drsenje kosov in zabojev, okrogli profil za valje postane valj s spojniki z zatičem, LS in LS z utorom S nosita linearne sani, profil linearnega vodila pa je tir za linearne valjčke.

GF-N Ø 28 je standard za delovna mesta, pretočne regale in vozičke. GF-S Ø 19 tehta približno polovico manj (0,20 kg/m proti 0,37) in je namenjen lahkim okvirjem, pregradnim elementom, zaščitam in majhnim mehanizmom. GF-G Ø 43 je za pokončnike in prečke, ki morajo nositi veliko: pri razponu 1000 mm na sredini prenese 851 N v primerjavi s 195 N pri GF-N, pri enakem povesu. Pogosto se jih splača kombinirati, na primer pokončniki GF-G in prečke GF-N, povezani z mešanimi spojniki.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
