Lahek komplet valjčka L40 za utor C10 GF-N

https://leanproducts.eu/web/image/product.template/665/image_1920?unique=e198dfe

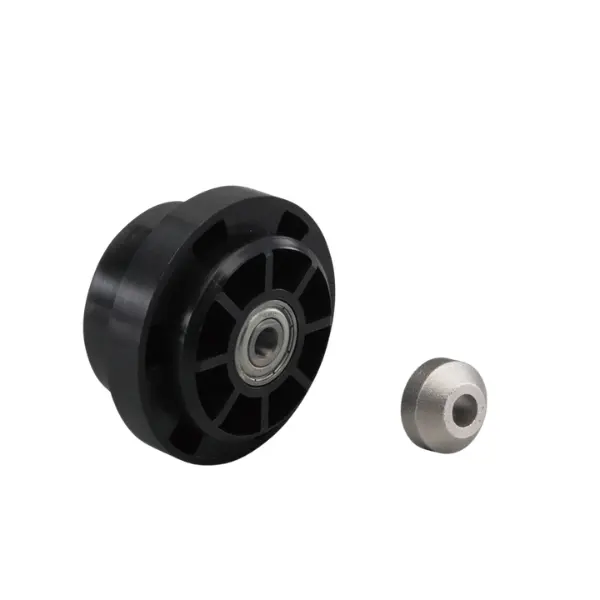

Valjček L40 iz poliamida na jeklenem ležaju z distančnikom iz nerjavnega jekla za utor C10 cevnega sistema GF-N: nosi 150 N in se zategne na 6 N·m. Za vodila, sani in drsne plošče. Vijak in matico naročite posebej.

Koda: SFK-809
  • Material
  • Teža
  • Nosilnost
  • Zatezni moment

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
SUS
Kontakt
Prenesi podatkovni list PDF

Tehnične specifikacije

Material Poliamid (PA), jekleni ležaj, distančnik iz nerjavnega jekla
Teža 69 g
Nosilnost 150 N/kos
Zatezni moment 6,0 N·m
Oznake
Oznake
SUS

Ker je dolžina vijaka odvisna od tega, kaj pritrjujete na valjček. Sporočite nam, na kateri profil ali ploščo ga nameščate, in svetovali vam bomo pravi vijak in matico.

Komplet valjčka za utor ima valjček iz smole in že vsebuje vijak M6 × 40 in matico T. Lahek komplet L40 ima valjček iz poliamida, nosi 150 N, zategne se na 6 N·m in vam pušča prosto izbiro vijačnega materiala.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
