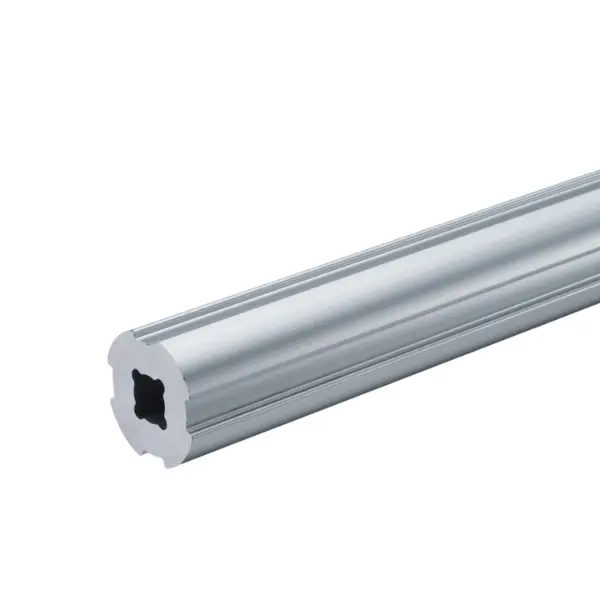

Profilo GF-S Hard: tubo Ø 19 mm ad alta resistenza
La versione ad alta resistenza del tubo GF-S: stesso diametro di 19 mm, parete spessa e un foro centrale che in testa si filetta M8 per avvitare piedini regolabili. Pesa 0,56 kg/m e ha un momento d’inerzia quasi doppio rispetto al GF-S standard.
Perché sceglierlo
Più rigido nello stesso diametro
Momento d’inerzia quasi doppio rispetto al GF-S, senza cambiare ingombro.
Piedini avvitati
In testa si filetta M8: avviti piedini regolabili senza bussola.
Gambe leggere
Adatto a gambe e montanti di piccole strutture GF-S, con il piedino avvitato direttamente.
Nella serie GF-S
Stesso diametro del GF-S: lo usi solo dove serve.
Sceglilo se…
- Una gamba o un montante Ø 19 deve essere più rigido.
- Vuoi avvitare un piedino M8 direttamente nel tubo.
- Vuoi restare nel diametro 19 mm.
Scegli un’altra soluzione se…
- Basta il tubo leggero standard: Profilo GF-S →
- Ti serve più rigidità, con un doppio tubo Ø 19 largo 44 mm: Profilo GF-S W →
- Il carico è da tubo Ø 28: Profilo GF-N →
Non sai quale scegliere? Usa la guida rapida Green Frame →

Esempio di applicazione
Il GF-S Hard si usa nei punti più sollecitati delle strutture leggere:
- Gambe di piccoli banchi e supporti, con piedino M8 in testa
- Montanti di telai GF-S che portano accessori
- Parti di meccanismi che devono flettersi poco
Come lo usi
Dove l’Hard serve davvero:
Filetta la testa
In testa il foro centrale si filetta M8: avviti piedini regolabili e altri componenti con perno M8.
Al posto del GF-S
Stesso diametro: lo sostituisci al tubo standard solo nei punti più caricati.
Connettori
Lo colleghi con i connettori GF-S: ti confermiamo i modelli adatti sul progetto.
Indicaci con l’ordine dei tagli quali pezzi vanno filettati in testa.
Il servizio LeanProducts
Dal disegno alla struttura finita, con un solo interlocutore:
Progetto e calcolo dei carichi
Partiamo dal tuo schizzo o dalle misure: scegliamo profili e connettori e verifichiamo luci, nodi e carichi.
Taglio a misura
Tagliamo i profili nel nostro reparto alle lunghezze del progetto, pronti da montare.
Kit o struttura montata
Ricevi il kit con i pezzi tagliati e l’elenco dei componenti, oppure la struttura già montata.
Ricambi e modifiche
Quando cambia il processo ti forniamo componenti e nuovi tagli per modificare o ampliare la struttura.
Mandaci uno schizzo, una foto o le misure fuori tutto: ti rispondiamo con codici, quantità e lunghezze di taglio.
Dati tecnici

| Dato | Valore |
|---|---|
| Codice | GFF-404 |
| Serie | GF-S, tubo Ø 19 mm |
| Diametro | Ø 19 mm, foro centrale Ø 6,8 mm |
| Lunghezza | Barra da 4000 mm o tagliato a misura |
| Peso | 0,56 kg/m |
| Materiale e finitura | Alluminio estruso anodizzato |
| Momento d’inerzia | Ix = Iy = 0,51 × 10⁴ mm⁴ |
| Momento di resistenza | Zx = Zy = 0,54 × 10³ mm³ |
| Testa | Filettabile M8 per piedini e regolatori |
| Connettori adatti | Connettori GF-S Ø 19 (modelli da confermare sul progetto) |
| Tappi | Tappo interno dedicato GFA-443 |
Il carico ammesso dipende da luce, orientamento del profilo e nodi: mandaci misure e pesi e verifichiamo noi la struttura.
Non sai quale profilo usare?
Mandaci uno schizzo della struttura e il peso che deve reggere: ti indichiamo profili, connettori e lunghezze di taglio.
Specifiche tecniche
| Lunghezza | 4000 |
| Materiale | Alluminio estruso anodizzato |
| Peso | 0,56 kg/m |
| Tag | |
|---|---|
| Tag |
SUS
|
Il diametro è lo stesso, 19 mm, ma il GF-S Hard ha la parete spessa: pesa 0,56 kg/m invece di 0,20 e ha un momento d’inerzia quasi doppio (0,51 contro 0,27 × 10⁴ mm⁴). In testa si filetta M8.
Sì: il foro centrale in testa si filetta M8 e ci avviti un piedino regolabile o altri componenti con perno M8, senza bussola. Indicacelo con l’ordine dei tagli.
Per gambe e montanti di strutture leggere che devono flettersi meno o portare un piedino avvitato. Nel resto della struttura resta il GF-S standard, più leggero.
Il Profilo GF-S W unisce due tubi Ø 19 in un profilo largo 44 mm: montato in piedi ha un momento d’inerzia di 2,87 × 10⁴ mm⁴, oltre cinque volte l’Hard. Oltre si passa al GF-N Ø 28.
I connettori della serie GF-S Ø 19: ti confermiamo i modelli adatti quando prepariamo l’elenco dei componenti.
Con il tappo interno dedicato al GF-S Hard, GFA-443: il tappo del GF-S standard non è indicato per questo profilo. Se in testa monti un piedino, il tappo non serve.
Il Profilo GF-S è il tubo base Ø 19. Quello con cava C6 aggiunge una cava per tasselli, ganci e accessori. L’Hard ha la parete spessa, un momento d’inerzia quasi doppio e la testa filettabile M8 per i piedini. Il W unisce due tubi in un profilo largo 44 mm, oltre 10 volte più rigido se montato in piedi. F35 e F22 hanno un’aletta piana per etichette, cartellini e appoggi leggeri.
Il GF-N Ø 28 è lo standard per postazioni, scaffali a gravità e carrelli. Il GF-S Ø 19 pesa circa la metà (0,20 kg/m contro 0,37) ed è per telai leggeri, divisori, protezioni e piccoli meccanismi. Il GF-G Ø 43 è per montanti e traverse che devono reggere molto: su 1000 mm di luce regge al centro 851 N contro 195 N del GF-N, a pari freccia. Spesso conviene mescolarli, per esempio montanti GF-G e traverse GF-N uniti dai connettori misti.
Sì. I profili Green Frame si ordinano in barra da 4000 mm oppure tagliati alla lunghezza che ti serve: il taglio lo facciamo noi, nel nostro reparto. Indica le misure dei pezzi o mandaci uno schizzo della struttura e ti prepariamo l’elenco dei tagli.
Sì. La serie standard è GF-N (tubo Ø 28 mm); GF-S (Ø 19 mm) è più leggera e compatta, GF-G (Ø 43 mm) è per strutture più rigide. Esistono connettori misti che uniscono tubi di serie diverse, per esempio un tubo Ø 19 o Ø 43 a un tubo Ø 28, così usi il diametro giusto in ogni punto della struttura.
No. I connettori si fissano al tubo con viti a testa esagonale incassata: basta una chiave a brugola. Si allenta la vite, si inserisce il tubo, si porta in posizione e si serra. Niente saldature, forature o verniciature.
Sì, è il punto di forza del sistema tubolare: allenti i connettori, sposti o sostituisci i tubi e riserri. Puoi alzare un ripiano, allungare un banco o riutilizzare i componenti in un’altra struttura quando cambia il processo, in ottica di miglioramento continuo.
Sì. Possiamo progettare la struttura (postazione, scaffale a gravità, carrello, supermarket di bordo linea) con il calcolo dei carichi e consegnartela montata oppure in kit con i pezzi già tagliati e l’elenco dei componenti.
No. Profili e connettori sono in alluminio anodizzato: la superficie resiste alla corrosione e all’usura senza verniciatura ed è facile da pulire.
Sì. Nella gamma ci sono componenti conduttivi come tappi interni ESD, clip ESD per la continuità elettrica tra tubo e connettore e bussole ESD per piedini e ruote. Dicci in che area EPA lavori e ti indichiamo i componenti da usare.
