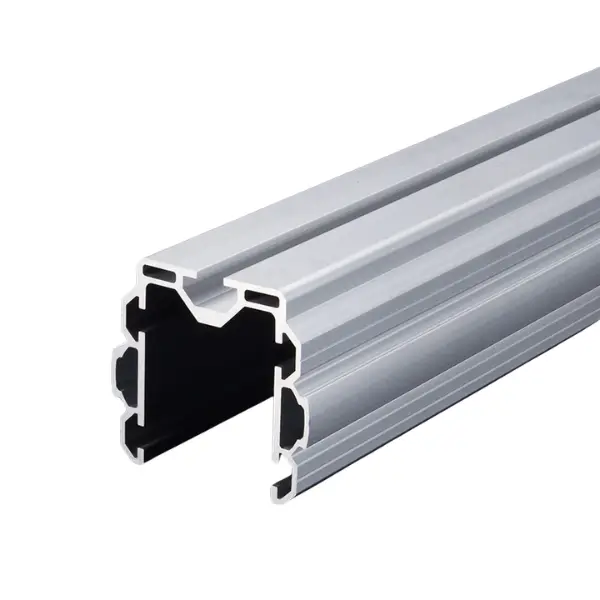

Profil linearnega vodila GF-N

To je tirnica, po kateri tečejo linearni valjčki: vodi vozičke, drsnike in gibljive dele, ki se morajo premikati premočrtno vzdolž konstrukcije.

Linearni valjčki GFW-645: vsak nosi 10 N in se zategne z 2 N·m. Število valjčkov izračunamo glede na težo gibljivega dela.

Ne, je vodilni profil. Za konstrukcijo uporabite cevi Green Frame (GF-N, GF-G ali GF-S), vodilo pa namestite tam, kjer je potrebno gibanje.

LS je konstrukcijska cev Ø 28 s tirnico za linearne sani, njena prijemna površina pa ostane prosta za spojnike. Profil linearnega vodila je namenska tirnica za linearne valjčke, težja (1,45 kg/m) in bolj toga.

Palica je dolga 4000 mm, odrežemo pa jo na dolžino hoda, ki jo potrebujete.

Vztrajnostni moment Ix = 14,98 × 10⁴ mm⁴ in Iy = 23,04 × 10⁴ mm⁴: veliko več kot standardna cev GF-N (1,16 × 10⁴). Tehta 1,45 kg/m.

Standardni profil GF-N je primeren za večino pokončnikov in prečk. Če je prečka dolga ali obremenjena, uporabite GF-N W, nameščen pokonci (približno 10-krat bolj tog), ali T (približno 1,5-krat) ali Hard (približno 1,7-krat, tudi za vozlišča, izpostavljena udarcem), ki imata enak premer. Za pritrditev koles s ploščo, panelov ali valjčkov z maticami T izberite profil z utorom C10; F35 in F50 imata ravno krilce za etikete, držala za drobne dele in podpore. Drsni profil ima gladko površino za drsenje kosov in zabojev, okrogli profil za valje postane valj s spojniki z zatičem, LS in LS z utorom S nosita linearne sani, profil linearnega vodila pa je tir za linearne valjčke.

GF-N Ø 28 je standard za delovna mesta, pretočne regale in vozičke. GF-S Ø 19 tehta približno polovico manj (0,20 kg/m proti 0,37) in je namenjen lahkim okvirjem, pregradnim elementom, zaščitam in majhnim mehanizmom. GF-G Ø 43 je za pokončnike in prečke, ki morajo nositi veliko: pri razponu 1000 mm na sredini prenese 851 N v primerjavi s 195 N pri GF-N, pri enakem povesu. Pogosto se jih splača kombinirati, na primer pokončniki GF-G in prečke GF-N, povezani z mešanimi spojniki.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
