Profil GF-N LS

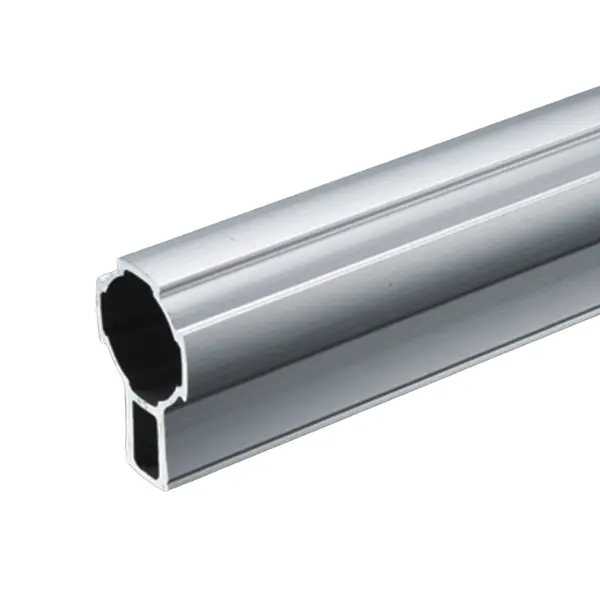

To je cev GF-N Ø 28 mm z vgrajeno tirnico za linearne sani Green Frame. Sani se premikajo vzdolž profila, prijemna površina cevi pa ostane prosta za spojnike in druge dele. Uporablja se za izdelavo delov, ki se premikajo premočrtno: drsne mize, portali, prenosni vozički.

Linearne sani Green Frame v treh dolžinah: 100, 200 in 300 mm. Vsake sani nosijo 50 N. Izberemo jih skupaj z vami glede na hod in obremenitev.

LS z utorom S ima dodatno še utor S: po namestitvi sani vanj pritrdite dele in panele. Je višji (zunanja mera 52 mm namesto 43) in bolj tog. Če na profil ne potrebujete ničesar pritrditi, zadostuje LS.

Pri LS sani tečejo po cevi, ki ostane del konstrukcije. Profil linearnega vodila GFF-M05 pa je namenska tirnica, po kateri tečejo linearni valjčki, za vozičke in drsnike.

Da: prijemna površina GF cevi ostane prosta tudi z nameščenimi sanmi, zato nanjo pritrdite spojnike GF-N, nosilce in omejevala. Za konec uporabite notranje čepe serije 28.

Da: premične mize, vozički, ki se premikajo gravitacijsko ali s protiutežjo, in portali z balanserjem so tipične uporabe. Pomagamo vam zasnovati mehanizem ter izbrati sani in omejevala.

Standardni profil GF-N je primeren za večino pokončnikov in prečk. Če je prečka dolga ali obremenjena, uporabite GF-N W, nameščen pokonci (približno 10-krat bolj tog), ali T (približno 1,5-krat) ali Hard (približno 1,7-krat, tudi za vozlišča, izpostavljena udarcem), ki imata enak premer. Za pritrditev koles s ploščo, panelov ali valjčkov z maticami T izberite profil z utorom C10; F35 in F50 imata ravno krilce za etikete, držala za drobne dele in podpore. Drsni profil ima gladko površino za drsenje kosov in zabojev, okrogli profil za valje postane valj s spojniki z zatičem, LS in LS z utorom S nosita linearne sani, profil linearnega vodila pa je tir za linearne valjčke.

GF-N Ø 28 je standard za delovna mesta, pretočne regale in vozičke. GF-S Ø 19 tehta približno polovico manj (0,20 kg/m proti 0,37) in je namenjen lahkim okvirjem, pregradnim elementom, zaščitam in majhnim mehanizmom. GF-G Ø 43 je za pokončnike in prečke, ki morajo nositi veliko: pri razponu 1000 mm na sredini prenese 851 N v primerjavi s 195 N pri GF-N, pri enakem povesu. Pogosto se jih splača kombinirati, na primer pokončniki GF-G in prečke GF-N, povezani z mešanimi spojniki.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
