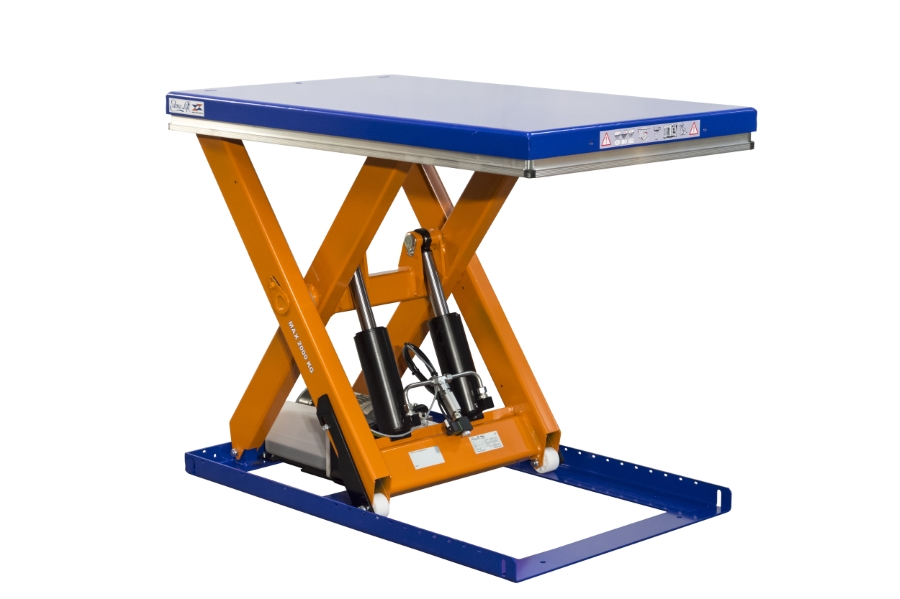

TL 2000B Piattaforma Singolo Pantografo

Una fossa di 1330 × 1030 mm, profonda 205 mm: lunghezza e larghezza del piano +30 mm, altezza minima +5 mm. Calcestruzzo C12/15, profilo a L 100 × 100 mm sui bordi e tubo Ø 100 mm per cavi e tubi. Per la fossa sono consigliati finecorsa, occhielli di sollevamento, blocchi meccanici e botola di ispezione oppure centralina esterna.

Fino a 10 cicli all’ora e 10.000 all’anno sì. Oltre serve il kit HD 82103, da ordinare con la piattaforma: non si monta dopo. Per il servizio continuo 24/7 c’è la HDL 2000 della Serie HD.

Con lo stesso piano lungo 1300 mm e la stessa corsa di 820 mm c’è la TL 2000XB con piano 1300 × 1200 mm (2000 kg). Un europallet messo di traverso, con il lato da 1200 mm sulla larghezza, sta sul piano largo 1200 mm della TL 2000XB.

Di serie ha la protezione anticorrosione C3 e l’impianto elettrico IP54; a richiesta ci sono l’anticorrosione C4 e la zincatura. Per l’industria alimentare e i lavaggi frequenti ci sono le piattaforme in acciaio inox AISI 304, con quadro elettrico IP65.

Sì: il piano si può forare per fissare attrezzature o guide, evitando la zona in cui scorre il pantografo.

Di serie è arancio RAL 2009 e blu RAL 5002. Senza sovrapprezzo anche grigio antracite RAL 7024 e nero RAL 9005; gli altri colori RAL, oltre 200, a richiesta con sovrapprezzo.

La Serie T è prodotta interamente in Svezia e si configura con accessori, comandi e colori. La Serie C è la versione più leggera ed economica: idraulica e molti componenti sono gli stessi della T, ma non si personalizza, accetta pochi accessori e ha colori fissi arancio e blu.

Una piattaforma elevatrice porta il carico all’altezza di lavoro giusta premendo un pulsante: si lavora senza piegarsi e senza sollevare a mano. Se il carico va anche spostato tra le postazioni c’è il carrello a pantografo; per prelevare da pallet e cassoni, i sollevatori per pallet e i ribaltatori.

Parti da tre dati: peso del carico e come appoggia, altezza più bassa e più alta di lavoro (la differenza è la corsa) e misure del piano che servono davvero. Poi valuta cicli all’ora, ambiente e sicurezza. La guida alla scelta delle piattaforme elevatrici, con il selettore in 4 domande, ti mostra i modelli adatti.

Per carichi lunghi o pesanti c’è il doppio pantografo orizzontale: due pantografi in fila, sincronizzati, sollevano un piano lungo fino a 6000 mm, con portate fino a 10.000 kg. Per corse alte senza aumentare l’ingombro, anche per collegare due livelli, il doppio, triplo o quadruplo pantografo verticale arriva a 6000 mm di corsa.

Una piattaforma ribassata: da chiusa è alta 80–100 mm e si appoggia sul pavimento, senza opere murarie. Con il piano a U o a E (TUL, TUB, CUB) il transpallet lascia il pallet sul piano; con il piano pieno si sale dalla rampa di accesso. Portata fino a 2000 kg.

Sì: è marcata CE secondo la EN 1570-1, collaudata con un carico superiore del 30% alla portata nominale e fornita con la dichiarazione di conformità. Di serie ha la barra antischiacciamento sui 4 lati, la doppia valvola di non ritorno contro la discesa improvvisa e i blocchi meccanici per la manutenzione.

Solo persone addestrate che accompagnano la merce: la EN 1570-1 lo ammette con al massimo due fermate e senza superare un piano fisso. Servono parapetti e cancello, piano antiscivolo se c’è rischio di scivolare e la marcatura che autorizza le persone a bordo: non è un ascensore né una piattaforma di lavoro aereo.

Sì: si comanda anche tramite PLC e si possono programmare varie funzioni già nella versione standard. La centralina UC-60 ha connettori M12 plug & play per finecorsa, fotocellule e sensori, e sul piano si può montare una rulliera per il passaggio del materiale tra livelli diversi.
