Settori / Metalmeccanica e componentistica
Pezzi pesanti all'altezza giusta, linee rifornite senza muletti
Per officine meccaniche, subfornitura automotive, costruttori di macchine e assemblaggio: Work Positioner e tavole elevatrici per pezzi e pallet, treno logistico per il milk run, bordo linea in Green Frame, segnaletica e 5S per reparti con traffico pesante.
Sollevati e girati senza sforzo
All'altezza di lavoro
Linee rifornite a giro fisso
Scaffali FIFO su misura
Corsie, segnali, ordine
01

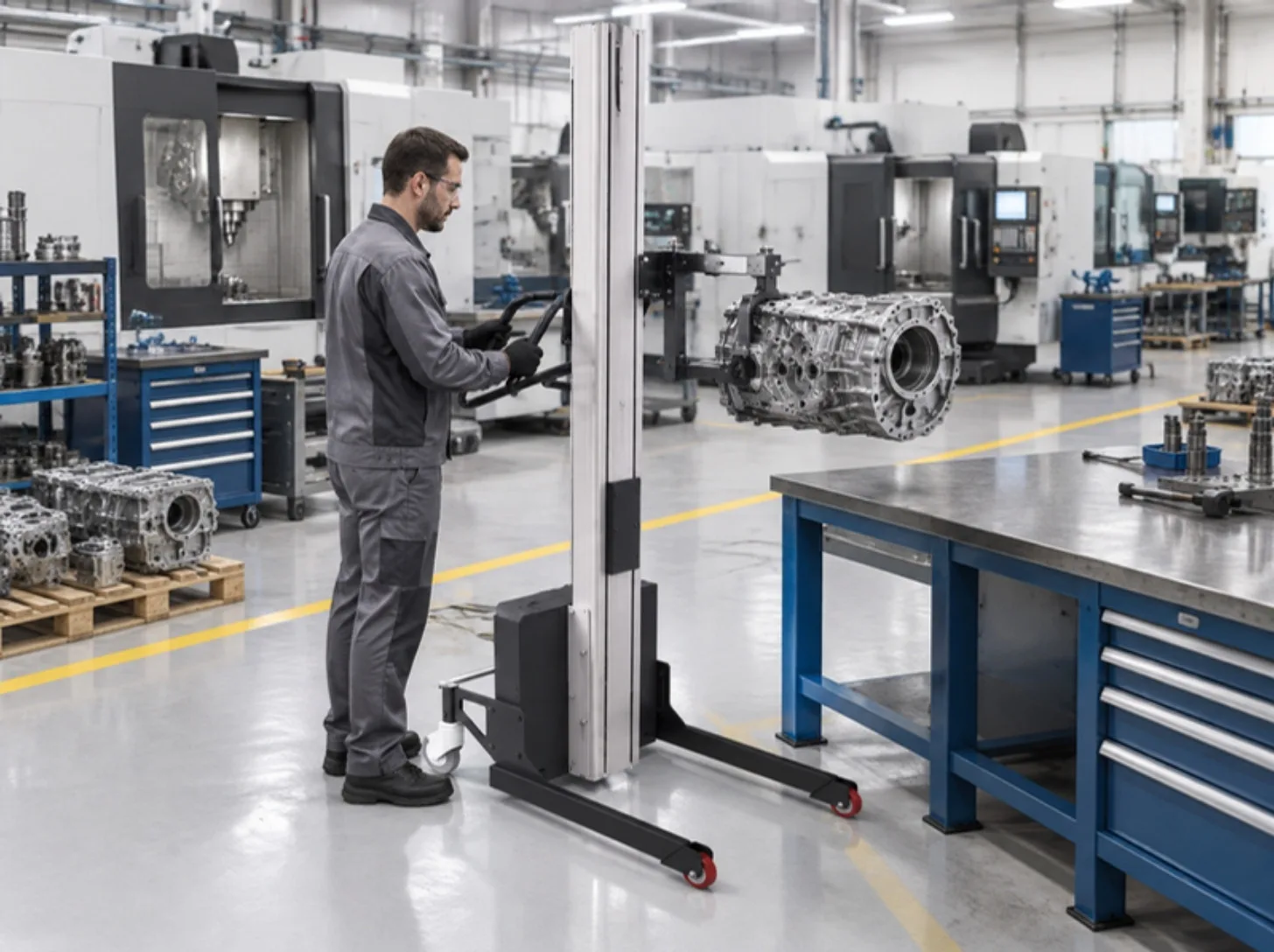

Pezzi pesanti al banco, senza sollevarli a braccia
Fusioni, alberi, carter e sottogruppi arrivano all'altezza di lavoro e si girano con il telecomando.
Il problema
Pezzi da 20 a 100 kg sollevati a mano o con il paranco per caricarli su banchi e macchine: tempi lunghi, schiene a rischio, pezzi che urtano.
La soluzione
Work Positioner elettrici con pinze, piattaforme e mandrini intercambiabili, e tavoli elevatori con inclinazione per le postazioni di montaggio.

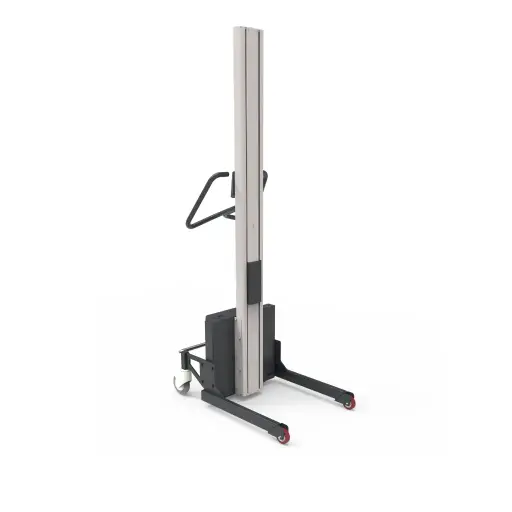

WP 125
Work Positioner fino a 125 kg
Elettrico, a batteria: tre corse fino a 2050 mm, 120 mm/s, impugnatura con telecomando integrato; in acciaio o inox.

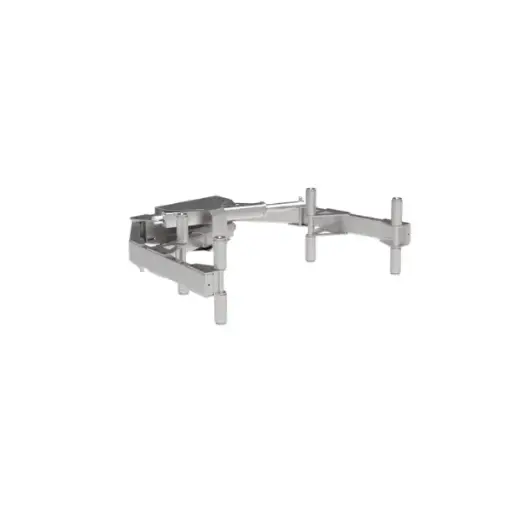

Pinza elettrica 100 kg
Presa del pezzo dal WP
In acciaio inox, per posizionare pezzi fino a 100 kg; compatibile con WP 125 e WP 205. C'è anche la versione con rotazione.
Piattaforma a V con rulli
Per pezzi cilindrici
800 × 550 mm, in acciaio o inox: i rulli fanno scorrere e riposizionare il carico sul piano.

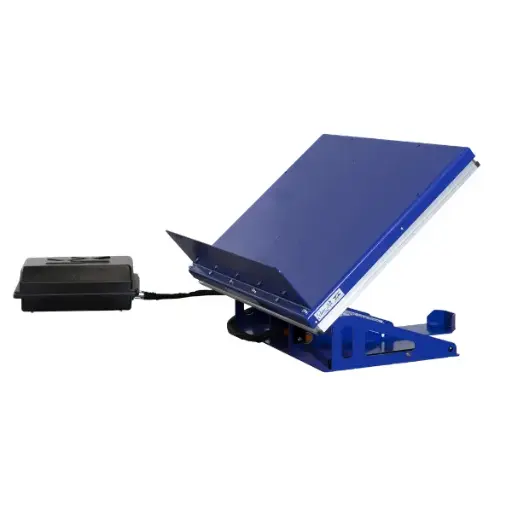

ART 750 ArmLift
Tavolo elevatore con inclinazione
Fino a 750 kg, corsa 550 mm, piano 1000 × 1300 mm che inclina da +5° a −40° per prelievo e montaggio.
Vedi anche: Work Positioner · Pinze · Mandrini
02
Pallet, cassoni e carichi a terra all'altezza di lavoro
Il cassone si alza e si inclina verso l'operatore, il pallet si carica direttamente con il transpallet.
Il problema
Operatori chinati sul fondo di cassoni e pallet per prelevare pezzi, carichi pesanti spostati a mano tra macchina e banco.
La soluzione
Sollevatori e ribaltatori per pallet, tavole elevatrici a pantografo anche per carichi lunghi e carrelli a pantografo a batteria.
TSLN 1503
Sollevatore e ribaltatore 40°
Un'unica gamba centrale: spazio libero su tre lati. Si carica con il transpallet manuale, altezza massima di lavoro 970 mm.
TM 1500
Tavola a pantografo 1500 kg
Altezza minima 230 mm per caricare da terra, corsa 1100 mm: il carico arriva all'altezza giusta per l'operatore.
TLH 6000
Doppio pantografo orizzontale
6.000 kg su un piano 2.600 × 800 mm, altezza minima 250 mm: per assemblaggi e semilavorati lunghi e pesanti.

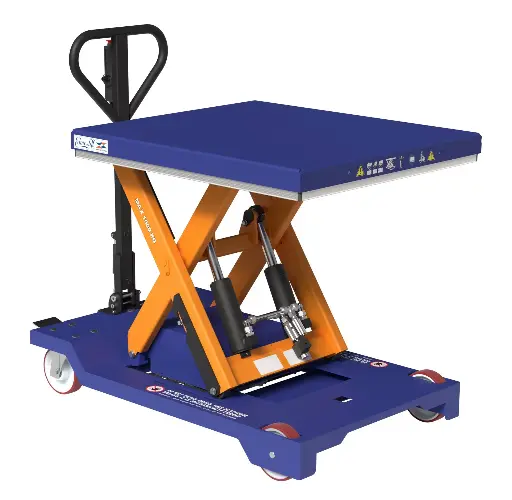

EZ 1001B
Carrello a pantografo a batteria
1.000 kg, piano 900 × 800 mm, corsa 600 mm: posiziona il carico a quota variabile senza alimentazione esterna.
Vedi anche: Sollevatori per pallet · Piattaforme elevatrici · Piattaforme HD · Carrelli a pantografo
03
Milk run: linee rifornite a giro fisso
Un treno logistico porta in linea pallet, gabbie e KLT in un solo giro, senza carrelli elevatori in reparto.
Il problema
Carrelli elevatori che girano tra le linee per un pallet alla volta, incroci pericolosi con i pedoni e materiale che arriva in ritardo.
La soluzione
LiftLiner® K.Hartwall: baie che sollevano il carrello in meno di 3 secondi, carichi e scarichi dai due lati; bracci di sollevamento per scaricare all'altezza giusta a bordo macchina.
LiftLiner
Treno logistico brevettato
Fino a 8 carrelli in un giro, 1000 kg per baia; si aggancia al trattore elettrico, anche AGV, e viaggia fino a 8 km/h.
Carrello LL
Portapallet del LiftLiner
Pallet, gabbie o KLT: lo spingi in baia e il LiftLiner lo porta in linea. 1000 kg, tre misure, impilabile da vuoto.

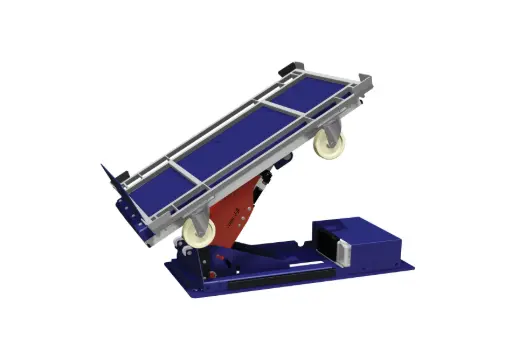

ARZ 750 Armlift
Scarico a bordo macchina
750 kg, corsa 550 mm, piano che inclina da +5° a −40° per scaricare i contenitori in modo ergonomico.
Taxi Liner
3 baie per dolly 600×400
Prendi il dolly che ti serve senza staccare gli altri; 750 kg, fino a 2250 kg per treno.
Vedi anche: Treno logistico e milkrun · Bracci di sollevamento per treno logistico · Transpallet autonomo PUDU MP2000 · Movimentazione interna
04
Bordo linea e supermarket su misura
Scaffali FIFO, rulliere e karakuri costruiti attorno al pezzo e alla postazione, e modificati quando cambia il prodotto.
Il problema
Scaffalature standard che non seguono la linea, contenitori presi dal fondo, rifornimento che interrompe chi lavora.
La soluzione
Green Frame: tubolare tagliato a misura, rulliere a gravità e meccanismi karakuri che riportano indietro i vuoti senza motori; corsie FIFO a pavimento per i carrelli.
Green Frame
Tubolare in alluminio di SUS
Profili Ø 28, 19 e 43 mm e connettori: banchi, scaffali e carrelli senza saldature né verniciatura.

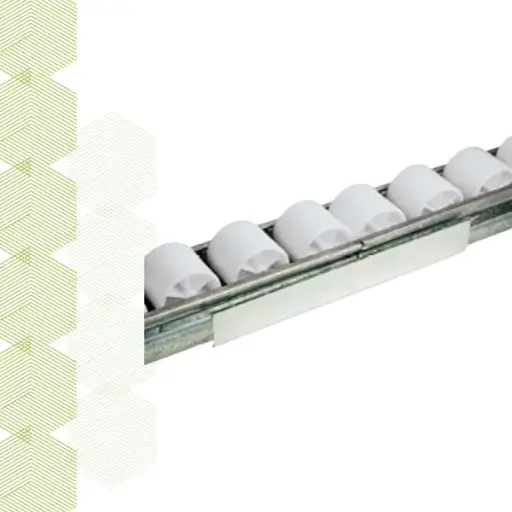

Rulliere a gravità
Scaffali FIFO
Tratti a rotelle, guide e accessori: il contenitore pieno scende verso l'operatore, il vuoto torna indietro.

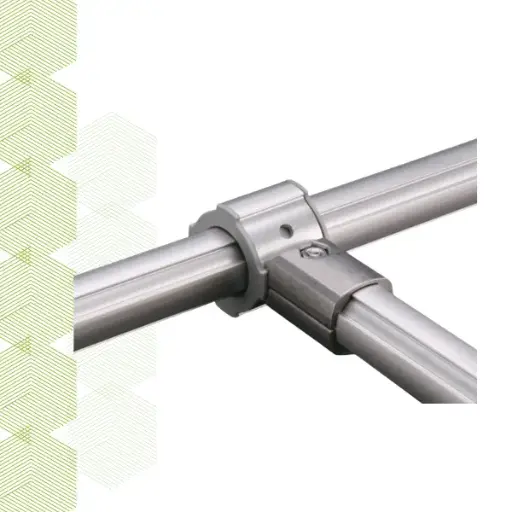

Elementi mobili e karakuri
Movimenti senza motori
Connettori rotanti e scorrevoli, pulegge, molle, antiritorno e rulli per meccanismi karakuri.
FIFO Monorail 55 mm
Corsie FIFO per carrelli
Fianchi in alluminio su base in acciaio zincato, per corsie con molto traffico; 1200, 1800 e 2400 mm.
Vedi anche: Cassettiera portaminuteria · Contenitore a bocca di lupo · Corsie FIFO a pavimento · Postazioni lean
05
Corsie, segnali e ordine nei reparti
Percorsi chiari dove passano carrelli e treni, attrezzi sempre al loro posto, pianificazione visibile a tutti.
Il problema
Strisce di vernice che si consumano sotto i carrelli, segnali poco visibili, attrezzi di pulizia sparsi, pianificazione chiusa nel gestionale.
La soluzione
Nastri LongLife Vector per corsie ad alto carico, proiettori di segnaletica a pavimento, stazioni 5S e lavagne Cardplan® per la pianificazione visiva.

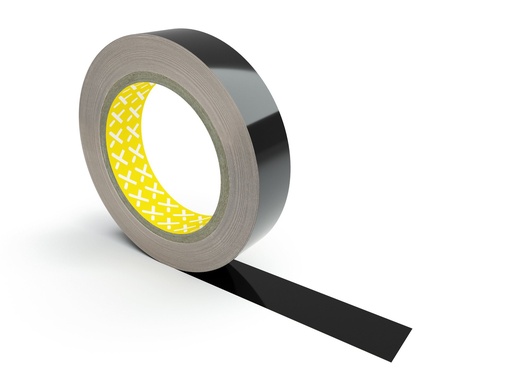

LongLife Vector
Nastro per corsie ad alto carico
Poliestere da 0,2 mm, larghezze 50, 75 e 100 mm, anche bicolore giallo/nero e bianco/rosso.

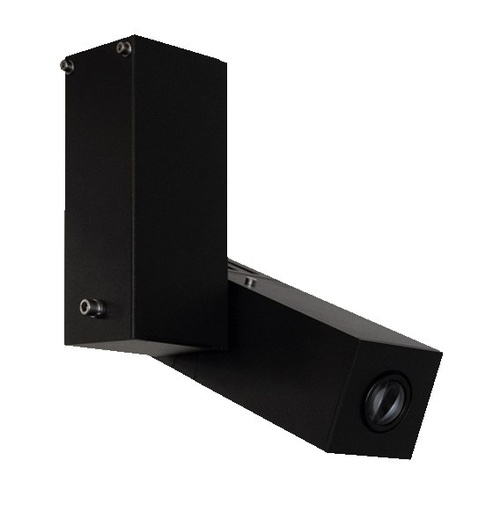

OX-Spot
Segnaletica proiettata
Proiettore LED che proietta segnali e percorsi sul pavimento: non si usura e resta visibile anche con poca luce.
Stazione di pulizia 5S
Shadow board
Ogni attrezzo ha un posto fisso e le mancanze si vedono subito. Pannello in composito di alluminio, layout personalizzabile.
Cardplan®
Lavagna a inserimento
Pianificazione visiva con cartoncini da DIN A8 a A4; pannelli affiancabili e ampliabili nel tempo.
Vedi anche: Primus per documenti e kanban in officina · Robot spazzatrice MT1 per i capannoni · Segnaletica a pavimento: come scegliere
