Drsni profil GF-N

https://leanproducts.eu/web/image/product.template/306/image_1920?unique=5300125

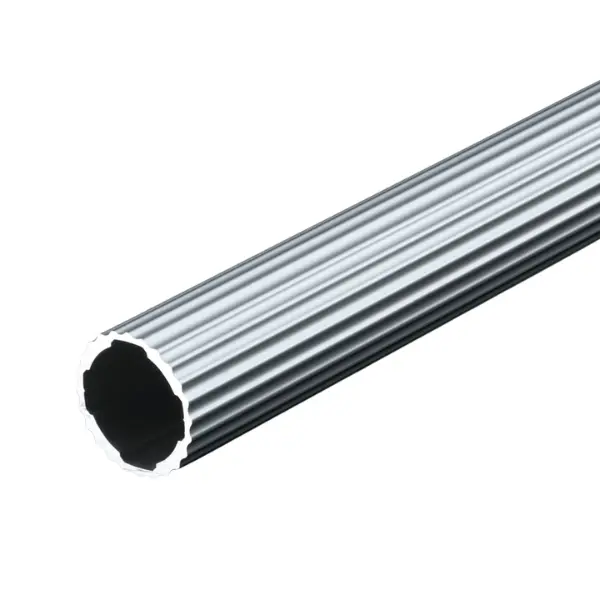

Profil Green Frame serije Ø 28 z gladko površino, po kateri deli in zaboji drsijo brez zatikanja: vodila, drče in drsne površine. 0,46 kg/m, palica 4000 mm ali razrez po meri.

Preberi več ↓
Koda: GFF-006
Length: 4000
  • Dolžina
  • Teža
  • Material

Cut dimensions

mm
29 × 29 mm Dejanski prerez profila
0Cela palica 4000 mm
Calculating price…
Cela palica Cela plošča plošče From {min} to {max} mm · full bar {max} mm Up to {maxl} × {maxw} mm · minimum {min} mm Length between {min} and {max} mm. Width between {min} and {max} mm.

Ta kombinacija ne obstaja.

Prijavite se za ogled cen in nakup
You have already submitted a query for this product today.
SUS
Kontakt
Zahtevajte ponudbo
Odgovorimo v 1 delovnem dnevu
Prenesi podatkovni list PDF

Tehnične specifikacije

Dolžina 4000
Teža 0,46 kg/m
Material Eloksiran ekstrudiran aluminij
Oznake
Oznake
SUS

Drsni profil ima gladko zunanjo površino, namenjeno drsenju delov in posod po profilu. Tehta 0,46 kg/m namesto 0,37 in je nekoliko bolj tog: 1,47 v primerjavi z 1,16 × 10⁴ mm⁴.

Notranje spojnike GF-N: ostanejo v ravnini s cevjo in ne štrlijo na poti delov. Na konec, kjer deli vstopajo, namestite zaobljen notranji čep SR25.

Odvisno od teže, oblike in materiala delov ter njihove podlage. Za vstopna vodila so na voljo spoji s fiksnim kotom, kot je notranji spojnik 10°; za nastavitev kota se uporabljajo vrtljivi ali zgibni spojniki. Pri izbiri vam pomagamo.

Da, gladka površina je namenjena tudi posodam. Za težke zaboje ali dolge poti z majhnim naklonom je primernejša valjčna proga: rešitev vam svetujemo glede na težo in pot.

Na drsnem profilu del drsi po mirujoči cevi; pri okroglem profilu za valje se cev sama vrti na osnih spojnikih in postane valj. Prvi je preprostejši, drugi zmanjša trenje pri težjih delih.

Zaobljen notranji čep SR25 ustvari mehak uvod na koncu profila: prihajajoči del se ne zatakne ob rob cevi. To je priporočen čep za vstopna vodila.

Standardni profil GF-N je primeren za večino pokončnikov in prečk. Če je prečka dolga ali obremenjena, uporabite GF-N W, nameščen pokonci (približno 10-krat bolj tog), ali T (približno 1,5-krat) ali Hard (približno 1,7-krat, tudi za vozlišča, izpostavljena udarcem), ki imata enak premer. Za pritrditev koles s ploščo, panelov ali valjčkov z maticami T izberite profil z utorom C10; F35 in F50 imata ravno krilce za etikete, držala za drobne dele in podpore. Drsni profil ima gladko površino za drsenje kosov in zabojev, okrogli profil za valje postane valj s spojniki z zatičem, LS in LS z utorom S nosita linearne sani, profil linearnega vodila pa je tir za linearne valjčke.

GF-N Ø 28 je standard za delovna mesta, pretočne regale in vozičke. GF-S Ø 19 tehta približno polovico manj (0,20 kg/m proti 0,37) in je namenjen lahkim okvirjem, pregradnim elementom, zaščitam in majhnim mehanizmom. GF-G Ø 43 je za pokončnike in prečke, ki morajo nositi veliko: pri razponu 1000 mm na sredini prenese 851 N v primerjavi s 195 N pri GF-N, pri enakem povesu. Pogosto se jih splača kombinirati, na primer pokončniki GF-G in prečke GF-N, povezani z mešanimi spojniki.

Da. Profile Green Frame lahko naročite kot palice 4000 mm ali odrezane na dolžino, ki jo potrebujete: razrez opravimo sami, v naši delavnici. Navedite mere kosov ali nam pošljite skico konstrukcije in pripravili bomo seznam razrezov.

Da. Standardna serija je GF-N (cev Ø 28 mm); GF-S (Ø 19 mm) je lažja in bolj kompaktna, GF-G (Ø 43 mm) je za bolj toge konstrukcije. Obstajajo mešani spojniki, ki povezujejo cevi različnih serij, na primer cev Ø 19 ali Ø 43 s cevjo Ø 28, tako da na vsakem mestu konstrukcije uporabite pravi premer.

Ne. Spojniki se na cev pritrdijo z imbus vijaki: zadošča imbus ključ. Zrahljate vijak, vstavite cev, jo postavite v položaj in zategnete. Brez varjenja, vrtanja ali barvanja.

Da, to je prednost cevnega sistema: zrahljate spojnike, premaknete ali zamenjate cevi in ponovno zategnete. Ko se proces spremeni, lahko dvignete polico, podaljšate delovno mizo ali sestavne dele ponovno uporabite v drugi konstrukciji, v duhu nenehnih izboljšav.

Da. Konstrukcijo (delovno mesto, pretočni regal, voziček, supermarket ob liniji) lahko projektiramo z izračunom obremenitev in vam jo dobavimo sestavljeno ali kot komplet z že odrezanimi deli in seznamom sestavnih delov.

Ne. Profili in spojniki so iz eloksiranega aluminija: površina je odporna proti koroziji in obrabi brez barvanja ter jo je enostavno čistiti.

Da. V paleti so prevodni sestavni deli, kot so notranji čepi ESD, sponke ESD za električno kontinuiteto med cevjo in spojnikom ter vložki ESD za nastavljive noge in kolesa. Sporočite nam, v katerem območju EPA delate, in svetovali vam bomo, katere sestavne dele uporabiti.
