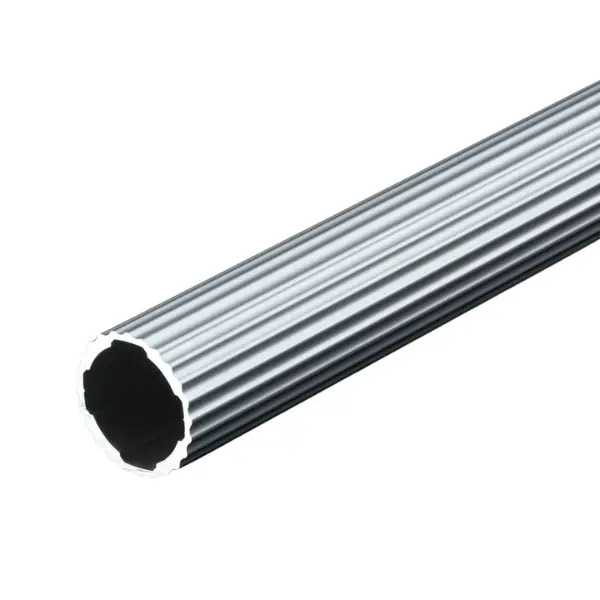

Profilo GF-N scorrevole

Lo scorrevole ha la superficie esterna liscia, fatta per far scivolare pezzi e contenitori sul profilo. Pesa 0,46 kg/m invece di 0,37 ed è un po’ più rigido: 1,47 contro 1,16 × 10⁴ mm⁴.

I connettori interni GF-N: restano a filo del tubo e non sporgono sul percorso dei pezzi. In testa, dove i pezzi entrano, metti il tappo interno arrotondato SR25.

Dipende da peso, forma e materiale dei pezzi e della loro base. Per le guide d’ingresso ci sono giunti a pendenza fissa, come il connettore interno a 10°; per regolare l’angolo si usano connettori rotanti o snodati. Ti aiutiamo a sceglierla.

Sì, la superficie liscia è pensata anche per i contenitori. Per cassette pesanti o corse lunghe a bassa pendenza conviene una rulliera a rotelle: ti consigliamo noi la soluzione in base a peso e percorso.

Sullo scorrevole il pezzo striscia su un tubo fermo; con il tondo per rulli il tubo stesso gira su connettori a perno e diventa un rullo. Il primo è più semplice, il secondo riduce l’attrito per pezzi più pesanti.

Il tappo interno arrotondato SR25 crea un invito morbido in testa al profilo: il pezzo che arriva non si aggancia allo spigolo del tubo. È il tappo indicato per le guide di ingresso.

Il Profilo GF-N standard va bene per la maggior parte di montanti e traverse. Se una traversa è lunga o carica usa il GF-N W montato in piedi (circa 10 volte più rigido), oppure il T (circa 1,5 volte) o l’Hard (circa 1,7 volte, anche per i nodi che prendono urti), che hanno lo stesso diametro. Per fissare ruote a piastra, pannelli o rulli con dado a T scegli il profilo con cava C10; F35 e F50 hanno un’aletta piana per etichette, portaminuterie e appoggi. Lo scorrevole ha la superficie liscia per far scivolare pezzi e cassette, il tondo per rulli diventa un rullo con i connettori a perno, LS e LS con cava S portano una slitta lineare e il profilo guida lineare è il binario per i rulli lineari.

Il GF-N Ø 28 è lo standard per postazioni, scaffali a gravità e carrelli. Il GF-S Ø 19 pesa circa la metà (0,20 kg/m contro 0,37) ed è per telai leggeri, divisori, protezioni e piccoli meccanismi. Il GF-G Ø 43 è per montanti e traverse che devono reggere molto: su 1000 mm di luce regge al centro 851 N contro 195 N del GF-N, a pari freccia. Spesso conviene mescolarli, per esempio montanti GF-G e traverse GF-N uniti dai connettori misti.

Sì. I profili Green Frame si ordinano in barra da 4000 mm oppure tagliati alla lunghezza che ti serve: il taglio lo facciamo noi, nel nostro reparto. Indica le misure dei pezzi o mandaci uno schizzo della struttura e ti prepariamo l’elenco dei tagli.

Sì. La serie standard è GF-N (tubo Ø 28 mm); GF-S (Ø 19 mm) è più leggera e compatta, GF-G (Ø 43 mm) è per strutture più rigide. Esistono connettori misti che uniscono tubi di serie diverse, per esempio un tubo Ø 19 o Ø 43 a un tubo Ø 28, così usi il diametro giusto in ogni punto della struttura.

No. I connettori si fissano al tubo con viti a testa esagonale incassata: basta una chiave a brugola. Si allenta la vite, si inserisce il tubo, si porta in posizione e si serra. Niente saldature, forature o verniciature.

Sì, è il punto di forza del sistema tubolare: allenti i connettori, sposti o sostituisci i tubi e riserri. Puoi alzare un ripiano, allungare un banco o riutilizzare i componenti in un’altra struttura quando cambia il processo, in ottica di miglioramento continuo.

Sì. Possiamo progettare la struttura (postazione, scaffale a gravità, carrello, supermarket di bordo linea) con il calcolo dei carichi e consegnartela montata oppure in kit con i pezzi già tagliati e l’elenco dei componenti.

No. Profili e connettori sono in alluminio anodizzato: la superficie resiste alla corrosione e all’usura senza verniciatura ed è facile da pulire.

Sì. Nella gamma ci sono componenti conduttivi come tappi interni ESD, clip ESD per la continuità elettrica tra tubo e connettore e bussole ESD per piedini e ruote. Dicci in che area EPA lavori e ti indichiamo i componenti da usare.
