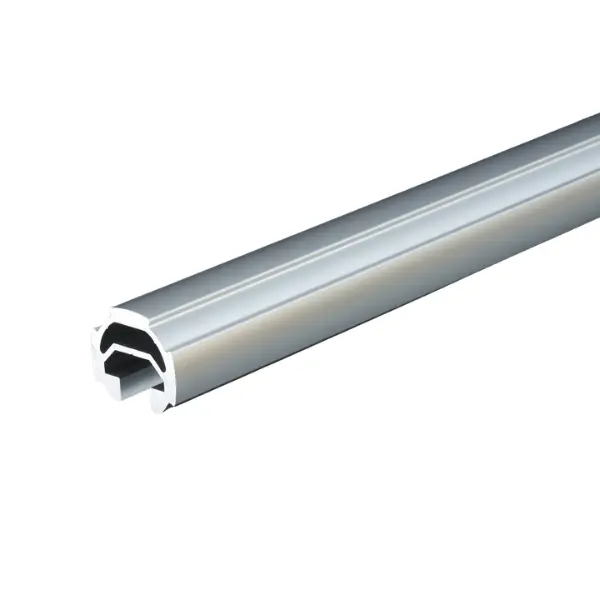

Profilo GF-N con cava C10

https://leanproducts.eu/web/image/product.template/302/image_1920?unique=b5b9720

Profilo Green Frame Ø 28 mm con cava da 10 mm per dadi a T: fissi ruote a piastra, pannelli, ganci e rulli dove serve. Base tipica dei carrelli in tubolare. 0,68 kg/m, barra 4000 mm o a misura.

Cod.: GFF-004
Lunghezza 4.000
  • Lunghezza
  • Peso
  • Materiale

Dimensioni di taglio

mm
Calcolo del prezzo…
Barra intera Lastra intera Da {min} a {max} mm · barra intera {max} mm Fino a {maxl} × {maxw} mm · minimo {min} mm Lunghezza tra {min} e {max} mm. Larghezza tra {min} e {max} mm.

Questa combinazione non esiste.

Accedi per vedere i prezzi e acquistare
Avete già inviato una richiesta per questo prodotto oggi.
SUS
Contattaci
Scarica scheda PDF

Specifiche tecniche

Lunghezza 4000
Peso 0,68 kg/m
Materiale Alluminio estruso anodizzato
Tag
Tag
SUS

Infili nella cava un dado a T, appoggi il componente e serri la vite: puoi spostarlo lungo il profilo quando vuoi. Così monti ruote a piastra, staffe, pannelli, sensori e ganci senza forare il tubo.

Sotto la base si mettono due profili con cava affiancati e la piastra della ruota si fissa con quattro dadi a T. Per ruote da Ø 100 mm in su aggiungi la rondella elastica. Sugli stessi profili si monta anche il freno a pedale.

Di lato il profilo è più rigido: su 1000 mm di luce regge al centro 334 N contro 200 N con la cava sotto, sempre con 5 mm di freccia. Sotto la base dei carrelli la cava va verso il basso, perché ci fissi le ruote.

I connettori esterni GF-N, che stringono sul lato tondo del profilo. Per la testa c’è il tappo interno rinforzato GFA-413, oppure il tappo esterno GFA-401.

Sì. Nella cava scorrono i rulli per cava: così fai pattini, slitte e piccoli carrelli che si muovono lungo il profilo. Ti indichiamo il kit rullo adatto al carico.

Il profilo con cava è alto 24 mm dal lato della cava invece di 28, pesa 0,68 kg/m invece di 0,37 e con la cava di lato è più rigido. In cambio dei fissaggi in cava si collega con i connettori esterni GF-N.

Il Profilo GF-N standard va bene per la maggior parte di montanti e traverse. Se una traversa è lunga o carica usa il GF-N W montato in piedi (circa 10 volte più rigido), oppure il T (circa 1,5 volte) o l’Hard (circa 1,7 volte, anche per i nodi che prendono urti), che hanno lo stesso diametro. Per fissare ruote a piastra, pannelli o rulli con dado a T scegli il profilo con cava C10; F35 e F50 hanno un’aletta piana per etichette, portaminuterie e appoggi. Lo scorrevole ha la superficie liscia per far scivolare pezzi e cassette, il tondo per rulli diventa un rullo con i connettori a perno, LS e LS con cava S portano una slitta lineare e il profilo guida lineare è il binario per i rulli lineari.

Il GF-N Ø 28 è lo standard per postazioni, scaffali a gravità e carrelli. Il GF-S Ø 19 pesa circa la metà (0,20 kg/m contro 0,37) ed è per telai leggeri, divisori, protezioni e piccoli meccanismi. Il GF-G Ø 43 è per montanti e traverse che devono reggere molto: su 1000 mm di luce regge al centro 851 N contro 195 N del GF-N, a pari freccia. Spesso conviene mescolarli, per esempio montanti GF-G e traverse GF-N uniti dai connettori misti.

Sì. I profili Green Frame si ordinano in barra da 4000 mm oppure tagliati alla lunghezza che ti serve: il taglio lo facciamo noi, nel nostro reparto. Indica le misure dei pezzi o mandaci uno schizzo della struttura e ti prepariamo l’elenco dei tagli.

Sì. La serie standard è GF-N (tubo Ø 28 mm); GF-S (Ø 19 mm) è più leggera e compatta, GF-G (Ø 43 mm) è per strutture più rigide. Esistono connettori misti che uniscono tubi di serie diverse, per esempio un tubo Ø 19 o Ø 43 a un tubo Ø 28, così usi il diametro giusto in ogni punto della struttura.

No. I connettori si fissano al tubo con viti a testa esagonale incassata: basta una chiave a brugola. Si allenta la vite, si inserisce il tubo, si porta in posizione e si serra. Niente saldature, forature o verniciature.

Sì, è il punto di forza del sistema tubolare: allenti i connettori, sposti o sostituisci i tubi e riserri. Puoi alzare un ripiano, allungare un banco o riutilizzare i componenti in un’altra struttura quando cambia il processo, in ottica di miglioramento continuo.

Sì. Possiamo progettare la struttura (postazione, scaffale a gravità, carrello, supermarket di bordo linea) con il calcolo dei carichi e consegnartela montata oppure in kit con i pezzi già tagliati e l’elenco dei componenti.

No. Profili e connettori sono in alluminio anodizzato: la superficie resiste alla corrosione e all’usura senza verniciatura ed è facile da pulire.

Sì. Nella gamma ci sono componenti conduttivi come tappi interni ESD, clip ESD per la continuità elettrica tra tubo e connettore e bussole ESD per piedini e ruote. Dicci in che area EPA lavori e ti indichiamo i componenti da usare.
