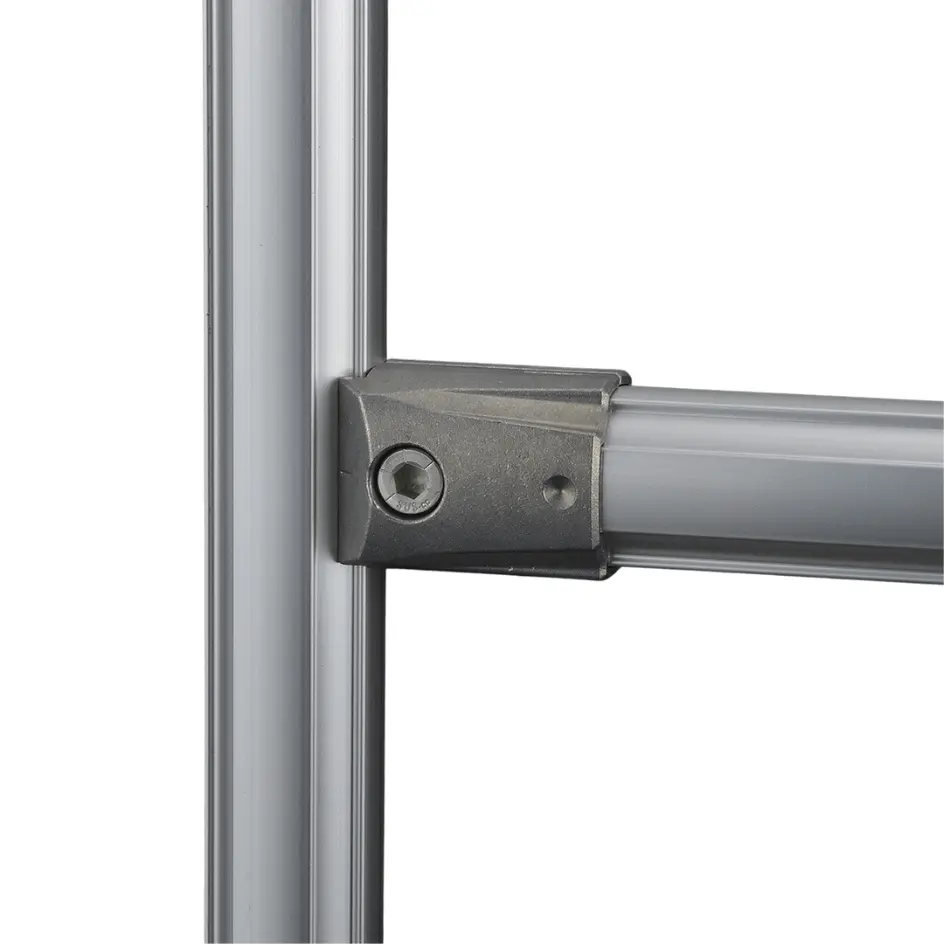

Connettore esterno 90° GF-N

L’interno resta a filo del tubo (28 mm): sceglilo dove contano l’aspetto e il passaggio di pezzi e cassette. L’esterno avvolge il tubo (33 mm) e va anche sui profili T, Hard e con cava C10, dove l’interno non entra. Allo scorrimento tengono entrambi 800 N.

Ci avviti una vite autoforante a testa bombata 4 × 10, dopo un preforo Ø 3,5 nel tubo: la traversa non si sfila più e la tenuta allo sfilamento sale da 420 a 1500 N. Usala dove la traversa lavora appesa, per esempio sotto un piano.

Tra due montanti GF-N la traversa misura il fuori tutto dei montanti meno 88 mm (44 per lato), come con il connettore interno: puoi passare da uno all’altro senza rifare i tagli.

Solo con carichi leggeri: alla radice di un braccio il giunto ammette 11 N·m in verticale, poco più di 3,5 kg in punta a 300 mm. Per sbalzi carichi aggiungi un rinforzo 45° sotto il nodo.

Sì. I profili Green Frame si ordinano in barra da 4000 mm oppure tagliati alla lunghezza che ti serve: il taglio lo facciamo noi, nel nostro reparto. Indica le misure dei pezzi o mandaci uno schizzo della struttura e ti prepariamo l’elenco dei tagli.

Sì. La serie standard è GF-N (tubo Ø 28 mm); GF-S (Ø 19 mm) è più leggera e compatta, GF-G (Ø 43 mm) è per strutture più rigide. Esistono connettori misti che uniscono tubi di serie diverse, per esempio un tubo Ø 19 o Ø 43 a un tubo Ø 28, così usi il diametro giusto in ogni punto della struttura.

No. I connettori si fissano al tubo con viti a testa esagonale incassata: basta una chiave a brugola. Si allenta la vite, si inserisce il tubo, si porta in posizione e si serra. Niente saldature, forature o verniciature.

Sì, è il punto di forza del sistema tubolare: allenti i connettori, sposti o sostituisci i tubi e riserri. Puoi alzare un ripiano, allungare un banco o riutilizzare i componenti in un’altra struttura quando cambia il processo, in ottica di miglioramento continuo.

Sì. Possiamo progettare la struttura (postazione, scaffale a gravità, carrello, supermarket di bordo linea) con il calcolo dei carichi e consegnartela montata oppure in kit con i pezzi già tagliati e l’elenco dei componenti.

No. Profili e connettori sono in alluminio anodizzato: la superficie resiste alla corrosione e all’usura senza verniciatura ed è facile da pulire.

Sì. Nella gamma ci sono componenti conduttivi come tappi interni ESD, clip ESD per la continuità elettrica tra tubo e connettore e bussole ESD per piedini e ruote. Dicci in che area EPA lavori e ti indichiamo i componenti da usare.
