Green Frame: le strutture lean si costruiscono in reparto
Il sistema tubolare in alluminio di SUS per postazioni, scaffali e flow rack a gravità, carrelli, protezioni e meccanismi karakuri. Tubi Ø 19, 28 e 43 mm e connettori che si serrano con una chiave a brugola: niente saldature né verniciature, e quando il processo cambia la struttura si modifica.
Perché il tubolare
Nel lean le postazioni cambiano con il processo. Una struttura che si smonta e si rimonta con una chiave segue il miglioramento continuo invece di bloccarlo.
Niente saldature né verniciature
Tubi in alluminio anodizzato e connettori che si serrano con una chiave a brugola: la struttura nasce in reparto, non in officina.
Si modifica nel tempo
Quando cambia il processo allenti i connettori, sposti o accorci i tubi e riserri: kaizen senza buttare niente.
Su misura
Profili in barra da 4000 mm o tagliati a misura nel nostro reparto; kit pronti da montare o strutture già montate.
Cosa costruisci
Postazioni e banchi
Banchi, celle di montaggio, sovrastrutture: altezze e ripiani si regolano sull'operatore.
Scaffali e flow rack
Scaffali FIFO e supermarket di bordo linea con rulliere a gravità: il pieno scende verso chi preleva.
Carrelli
A ripiani, per kit e componenti: base su profilo con cava, ruote a piastra e blocco a pedale.
Protezioni e pannelli
Ripari, chiusure, divisori e porte con pannelli, ante e magneti di chiusura.
Meccanismi karakuri
Movimenti senza motori: molle, fune, pulegge, rulli e fermi che lasciano passare un contenitore alla volta.
Configuratore online
Progetta la tua struttura Green Frame
Postazioni, scaffali e supermarket a gravità, carrelli, lavagne e linee complete: tutto in tubo Green Frame, con le regole di montaggio e di portata già dentro.
1. Scegli cosa ti serve
Lavorare, rifornire, stoccare, spostare, comunicare o una linea completa: parti da un modello già impostato oppure dalle tue misure.
2. Modifica nel 3D
Cambi misure, piani, contenitori e accessori; tocchi una quota sul modello e la correggi direttamente.
3. Controlla l'ergonomia
Fasce verde, gialla e rossa in base alla statura e alla zona d'oro: vedi subito se un piano è troppo alto o troppo lontano.
4. Ricevi distinta e disegni
Distinta dei pezzi, schema di taglio con lo sfrido e PDF con le viste quotate; la struttura si vede anche nel tuo spazio in realtà aumentata.
Cosa devi costruire?
Carico e ingombro?
Sceglie la serie del tubo.
Ti serve anche…
Scegli l’esigenza più importante.
Le tre serie: GF-S, GF-N e GF-G
GF-S · Ø 19 mm
0,20 kg/mLeggera e compatta. Telai leggeri, divisori, protezioni, sovrastrutture e piccoli meccanismi. Si combina con il GF-N.
Profili →Connettori →Tutta la serie →GF-N · Ø 28 mm
0,37 kg/m · 195 N su 1000 mmLo standard. Postazioni, scaffali e flow rack a gravità, carrelli, supermarket di bordo linea, karakuri: la gamma più ampia di profili, connettori e accessori.
Profili →Connettori →Tutta la serie →
GF-G · Ø 43 mm
0,74 kg/m · 851 N su 1000 mmRigida, per carichi alti. Montanti e traverse di banchi pesanti, scaffali molto caricati e grandi luci. Si combina con il GF-N.
Profili →Connettori →Tutta la serie →Confronto tra le serie
| Serie | Tubo | Peso | Momento d’inerzia | Carico al centro, luce 1000 mm | Profili | Connettori |
|---|---|---|---|---|---|---|
| GF-S | Ø 19 mm leggero e compatto | 0,20 kg/m | 0,27 × 10⁴ mm⁴ | Carichi leggeri telai, divisori, ripari | Standard, con cava C6, F22, F35, W, Hard | Esterni e interni 90°, angolare, 45°, croce, parallelo, rinforzo, rotanti misti con Ø 28 e Ø 43 |
| GF-N | Ø 28 mm lo standard | 0,37 kg/m | 1,16 × 10⁴ mm⁴ | 195 N freccia 5 mm; 779 N su 500 mm | Standard, W, cava C10, F35, F50, T, Hard, LS, scorrevole, tondo per rulli, guida lineare | La gamma più ampia: interni, esterni, angolari, 45°, snodi, croce, rotanti, scorrevoli vite in alluminio a 11 N·m |
| GF-G | Ø 43 mm strutture rigide | 0,74 kg/m | 5,07 × 10⁴ mm⁴ | 851 N freccia 5 mm | Standard, con cava C10, W, Hard, P150 a doppio tubo | Esterni e interni 90°, rinforzati H e M, angolare, 45°, snodato, lineare misti G-N; bullone M8 a 24,9 N·m |
Carico concentrato al centro di un tubo fissato ai due capi con i connettori, luce misurata tra i montanti, freccia 5 mm per metro. In una struttura contano anche nodi e appoggi: la verifica completa la facciamo noi sul progetto.
I profili GF-N Ø 28 a confronto
| Profilo | A cosa serve | Peso | Carico al centro, luce 1000 mm | Connettori | Tappi e accessori |
|---|---|---|---|---|---|
| Profilo GF-N | Montanti, traverse e telai: la base del sistema | 0,37 kg/m | 195 N | Tutti i GF-N, interni ed esterni | Tappo interno standard GFA-400; in alternativa in alluminio, ad espansione, arrotondato, ESD; tappo esterno |
| Profilo GF-N W | Traverse lunghe e piani carichi doppio tubo 65 × 28 mm, circa 10 volte più rigido in piedi | 0,79 kg/m | Circa 1950 N in piedi 388 N coricato | Esterno 90° per profilo W 1000 N allo scorrimento; interni GF-N | Tappi interni della serie 28 |

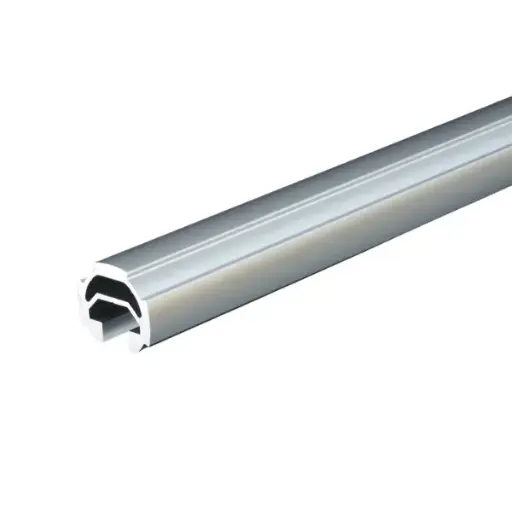

| Profilo GF-N con cava C10 | Basi di carrelli, ruote a piastra, pannelli, ganci, rulli cava da 10 mm per dadi a T | 0,68 kg/m | 200 N con la cava sotto 334 N con la cava di lato | Esterni GF-N interno per profilo con cava C10 | Inserto per cava C10, gancio per cava C10, kit rulli per cava |
| Profilo GF-N F35 | Traversa, porta etichette e appoggio per vassoi aletta piana da 35 mm | 0,67 kg/m | 507 N aletta orizzontale 566 N aletta verticale | Interni ed esterni GF-N | Tappi interni della serie 28 |
| Profilo GF-N F50 | Traversa e porta etichette in un pezzo aletta piana da 50 mm per portaminuterie e targhe | 0,65 kg/m | — | Connettori GF-N | Tappi interni della serie 28 |
| Profilo GF-N T rinforzato | Traverse caricate circa 1,5 volte la resistenza a flessione del GF-N | 0,79 kg/m | 289 N | Esterni GF-N | Tappo interno per profilo T, tappo esterno |
| Profilo GF-N Hard | Nodi soggetti a urti e carichi parete spessa, circa 1,7 volte il GF-N; dentro scorre il GF-S | 0,76 kg/m | 338 N | Esterni GF-N interno 90° dedicato | Bussola M12 dedicata: 3000 N con piedino |
| Profilo GF-N LS | Tavole scorrevoli e karakuri binario per slitta lineare, presa libera per i connettori | 0,61 kg/m | — | GF-N sulla presa del tubo | Tappi interni della serie 28 |
| Profilo GF-N LS con cava S | Slitta lineare più cava S per parti e pannelli | 0,69 kg/m | — | GF-N sulla presa del tubo | Antiritorno in linea, 300 N |
| Profilo GF-N scorrevole | Guide, scivoli e piani di scorrimento superficie liscia: pezzi e cassette scorrono senza impuntarsi | 0,46 kg/m | — | Interni GF-N | Tappo interno arrotondato |
| Profilo GF-N tondo per rulli | Rulli, scivoli e karakuri con un connettore a perno girevole per estremità diventa un rullo | 0,51 kg/m | — | Connettore a perno girevole | Tappo interno arrotondato |
| Profilo guida lineare GF-N | Binario per rulli lineari slitte, cassetti e piani estraibili | 1,45 kg/m | — | Rullo lineare, 10 N per rullo | Barra tagliata alla lunghezza della corsa |
Tutti i profili in alluminio estruso anodizzato, in barra da 4000 mm o tagliati a misura. «—» = carico non riportato: lo calcoliamo sul progetto. Profili GF-S e GF-G nelle rispettive categorie: profili GF-S · profili GF-G.
Le categorie

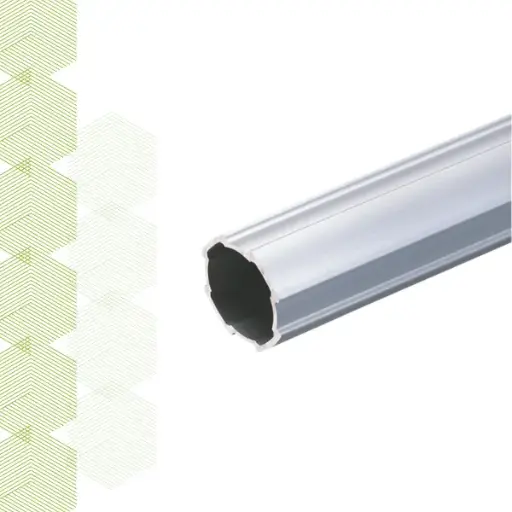

GF-N Ø 28 mm

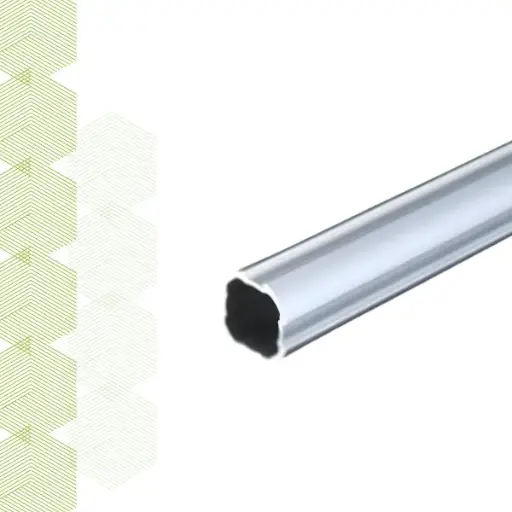

GF-S Ø 19 mm

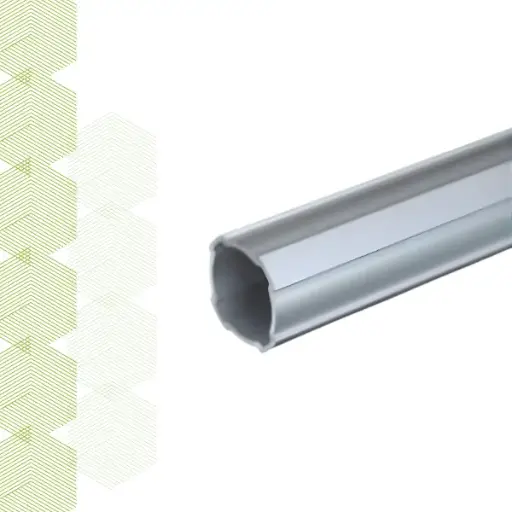

GF-G Ø 43 mm

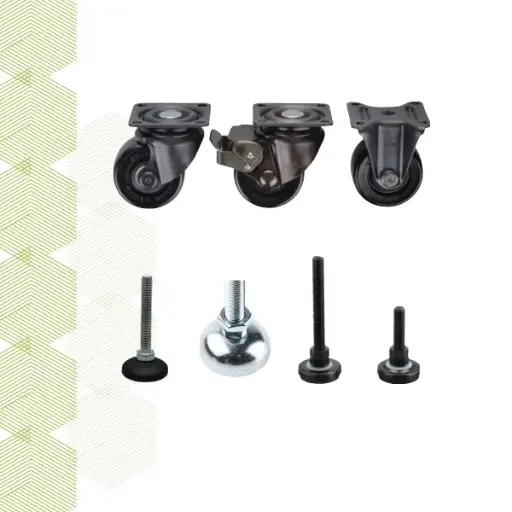

Piedini e ruote
Rulliere a gravità
Che connettore serve per ogni nodo
| Nodo | Quando lo usi | Tenuta (GF-N) | GF-N Ø 28 | GF-S Ø 19 | GF-G Ø 43 |
|---|---|---|---|---|---|

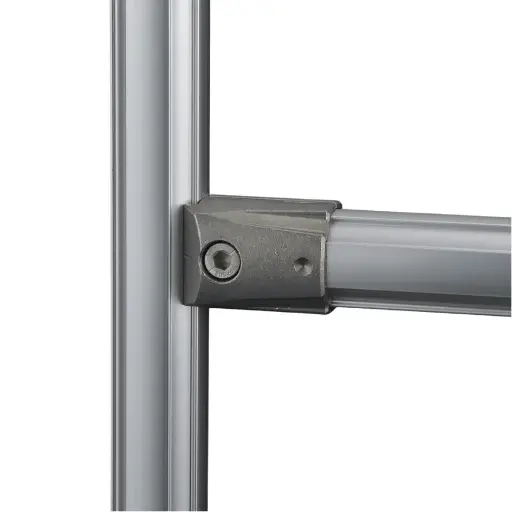

| Esterno 90° | Avvolge la testa della traversa e la stringe sul montante: il nodo più usato. | 800 N allo scorrimento 1500 N allo sfilamento con vite nella tacca | Esterno 90°Esterno 90° rinforzato | Esterno 90° | Esterno 90°Esterno 90° H rinforzatoEsterno 90° M doppio rinforzo |

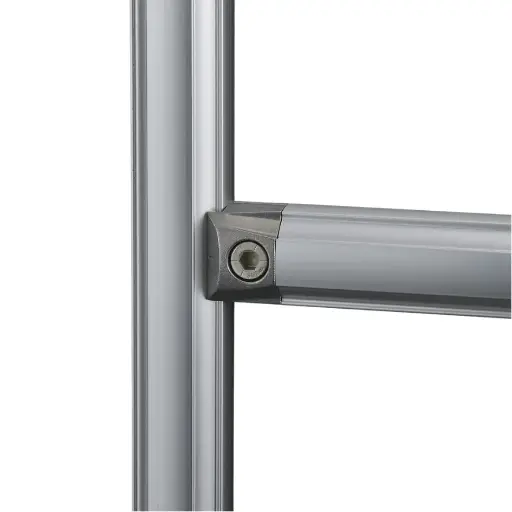

| Interno 90° | Si infila nel tubo e resta a filo: struttura pulita, senza sporgenze. | 800 N allo scorrimento 9 N·m a flessione | Interno 90°Interno per profilo con cava C10 | Interno 90° | Interno 90° |
| Angolare 90° | Chiude l’angolo dove finiscono due tubi: cornici, maniglie, telai chiusi. | 20 N·m angolare esterno | Angolare esternoAngolare interno | Angolare esterno | Angolare esterno |
| A 45° | Saette diagonali a 45° esatti, senza regolazioni. | 700 N esterno; 600 N interno | Esterno 45°Interno 45° | Interno 45° | Esterno 45° |
| Snodato 0–180° | Angolo libero, bloccato stringendo il bullone: saette e piani inclinati. | 800 N interno; 700 N esterno | Snodato internoSnodato esterno | — | Snodato interno |
| A croce | Blocca due tubi sovrapposti senza tagliarli: appoggi di rulliere, griglie, livelli da spostare. | 800 N allo scorrimento | A croceA croce rotante | A croceA croce rotante | A croce, stringe anche il Ø 43 |
| Parallelo | Affianca due tubi: raddoppi traverse, monti guide e appoggi. | — | ParalleloParallelo rinforzatoParallelo P15 | Parallelo | Parallelo, stringe anche il Ø 43 |
| Lineare | Unisce due tubi testa a testa, per tratti più lunghi della barra. | — | Lineare | — | Lineare |

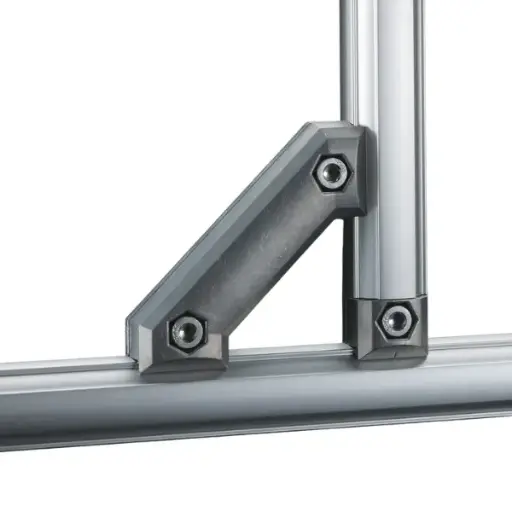

| Rinforzo 45° | Puntone sotto il nodo a 90°: per mensole e bracci a sbalzo. | 40 N·m 95 N·m la versione lunga | Rinforzo 45°Rinforzo 45° lungo | Rinforzo 45° | Rinforzo 45°, con l’interno 90° GF-G |
| Misti S-N e G-N | Uniscono serie diverse: usi il diametro giusto in ogni punto. | 1100 N esterno 90° G-N | Esterno 90° G-NInterno 90° G-N | Esterno 90° S con N/GA croce S con N/GParallelo S con N/GRinforzo 45° S con N/G | Esterno 90° G-NInterno 90° G-N |
Tenuta: valori del connettore GF-N tipico del nodo. Nella serie GF-G l’esterno 90° tiene 2500 N allo scorrimento, l’interno 1700 N. Tutti i connettori: GF-N · GF-S · GF-G.
Come si monta
Una chiave a brugola
- Allenti la vite, infili il tubo, lo porti in posizione e serri: niente saldature, forature o verniciature.
- Serie GF-N: chiave esagonale da 5 mm, 11 N·m con la vite in alluminio.
- Serie GF-G: bullone M8 a 24,9 N·m. Ricontrolla il serraggio entro un mese dal montaggio, poi una volta l’anno.
Taglio a misura
- Profili in barra da 4000 mm o tagliati a misura nel nostro reparto, pronti da montare.
- Traversa tra due montanti GF-N con connettori a 90°, interni o esterni: lunghezza = misura fuori tutto − 88 mm, 44 mm per lato.
- Per serie GF-G, angolari e saette le lunghezze di taglio le calcoliamo noi sul progetto.
Nodi e rinforzi
- Uno sbalzo senza saetta regge poco: il connettore standard ammette 9–11 N·m alla radice del braccio.
- Con il rinforzo 45° il nodo arriva a 40 N·m, con il rinforzo lungo a 95 N·m.
- Il GF-N W va montato in piedi: così è circa 10 volte più rigido del tubo singolo.
Strutture ESD: metti la clip ESD di continuità tra tubo e connettore e usa tappi interni e bussole in versione ESD.
Piedini, ruote e rulliere
Piedini e ruote
| Prodotto | Montaggio | Portata |
|---|---|---|
| Piedini e bussole | ||

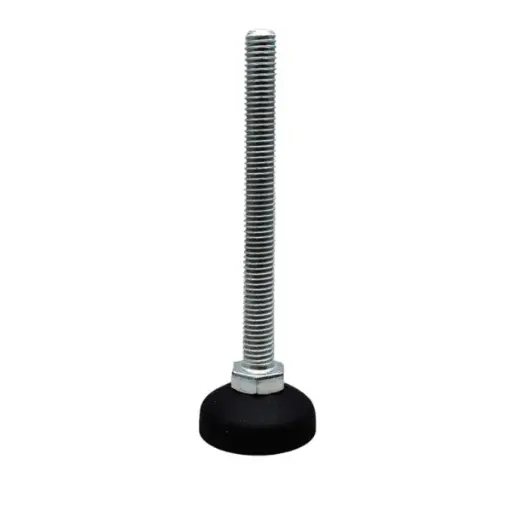

| Piedino in plastica | Bussola M8 o M12 nel tubo GF-N base Ø 30 o 50 mm | La decide la bussola 1200 N M8 · 1250 N M12 |
| Piedino in acciaio | Perno M12 da 80 mm bussola M12, o bussola dedicata sul GF-N Hard | 1250 N 3000 N sul GF-N Hard |
| Piedino con foro di ancoraggio | Perno M12, base Ø 60 forata struttura in bolla e ancorata a pavimento | 1250 N con la bussola M12 |
| Piedino interno in gomma GF-N | Si inserisce nel fondo del tubo GF-N, senza bussole | 200 N |
| Bussola filettata M12 per piede/ruota GF-N | Nel fondo del tubo Ø 28 per piedini e ruote a perno M12 | 1250 N ESD 500 N |
| Bussola filettata M16 per piede/ruota GF-G | Nel fondo del tubo Ø 43 per piedini e ruote a perno M16 | 5800 N ESD 1000 N |
| Bussola filettata M6 per piede GF-S | Nel fondo del tubo Ø 19, per piedini a perno M6 | — |
| Ruote | ||

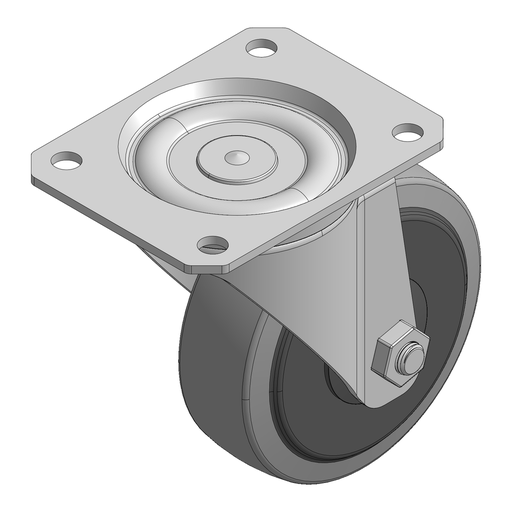

| Ruota con piastra | Sotto il profilo con cava C10 4 viti M8 e dadi a martello | 150 kg per ruota Ø 100 o 125 mm |
| Ruota con foro centrale | Vite M12 nella bussola M12 girevole, con o senza freno | 150 kg per ruota la bussola regge 1250 N |
| Ruota con piastra alta portata | A piastra, sotto la base fissa o girevole con freno, Ø 160 mm | 400 kg per ruota |
| Ruota bassa portata con freno | Perno M8 nella bussola M8 girevole con freno | 30 kg per ruota |
| Staffa per ruota accanto al piedino GF-N | Ruota M12 accanto al piedino M12 sullo stesso montante GF-N | 1900 N tipo A 900 N tipo B |
| Blocco di stazionamento a pedale GF-N | Su profilo con cava C10 il piede scende premendo il pedale | Forza di blocco 392 N |
Per la portata di un carrello conta 3 ruote su 4 (2 su pavimenti sconnessi o con gradini). Il limite del piedino lo dà la bussola in cui si avvita. Tutti i modelli: piedini e ruote.
Rulliere a gravità
Per scaffali FIFO, flow rack e supermarket di bordo linea su telaio in tubo Ø 28: tagliamo i tratti a rotelle alla profondità della corsia. La pendenza e il numero di appoggi li definiamo sul progetto.
Tratti a rotelle
- Tratto a rotelle · standard, anche ESD
- Tratto a rotelle con bordo · con bordo laterale
- Tratto a rotelle a doppia ruota · a doppia ruota
- Tratto a rotelle HD · HD, per contenitori pesanti
- Tratto a rotelle arrotondato · arrotondato
Guide, ganci e clip
- Guida laterale in alluminio · tiene i contenitori in corsia
- Guida centrale in alluminio · separa o centra i contenitori
- Gancio per rulliere · collegamento base tra rulliera e telaio
- Gancio terminale per rulliere · in testa o in coda
- Gancio a ponte per rulliere · attacco a ponte
- Clip di fissaggio per rulliera
- Clip di tenuta per rulliera
Controllo del flusso
- Gancio fermo alto per rulliere · in coda, lato prelievo
- Gancio fermo basso per rulliere · arresto basso
- Freno per tratto a rotelle · rallenta in discesa
- Rullo frizionato · frena per attrito
- Fermo antiritorno per rulliera · flusso in un solo senso
- Meccanismo antiritorno GF-N · 200 N, anche per scivoli
- Singolarizzatore per carichi pesanti GF-N · uno alla volta, fino a 100 kg in coda
Tutta la gamma: rulliere a gravità.
I prodotti più scelti
Profilo, due connettori e un rinforzo bastano per la maggior parte dei telai; cava, ruote e piedini per renderli mobili o stabili.
Flow rack e karakuri
Flow rack. Telaio in tubo Ø 28, correnti inclinati con il connettore interno 90° rotante e tratti a rotelle tagliati alla profondità della corsia. Fermo in coda sul lato di prelievo e, dove servono, freno, rullo frizionato o antiritorno; le guide laterali tengono i contenitori in corsia. Per le aree EPA ci sono i tratti a rotelle ESD.
Karakuri. Meccanismi che si muovono senza motori, con gravità, molle, fune, pulegge e contrappesi: sponde che si ribaltano, fermi che lasciano passare un contenitore alla volta, piani che si alzano. Su tubo GF-N con connettori rotanti e scorrevoli, molle di trazione, fune Ø 2 mm, pulegge e singolarizzatori. Il meccanismo lo progettiamo e lo verifichiamo con te.
Il servizio LeanProducts
- Progetto e calcolo dei carichiPartiamo dal tuo schizzo o dalle misure: scegliamo profili e connettori e verifichiamo luci, nodi e carichi.
- Taglio a misuraTagliamo i profili nel nostro reparto alle lunghezze del progetto, pronti da montare.
- Kit o struttura montataRicevi il kit con i pezzi tagliati e l’elenco dei componenti, oppure la struttura già montata.
- Ricambi e modificheQuando cambia il processo ti forniamo componenti e nuovi tagli per modificare o ampliare la struttura.
Mandaci uno schizzo, una foto o le misure fuori tutto: ti rispondiamo con codici, quantità e lunghezze di taglio.
Domande frequenti
GF-N, GF-S o GF-G: quale serie scelgo?
Parti dal GF-N, il tubo Ø 28: ha la gamma più ampia di profili, connettori e accessori e va bene per postazioni, scaffali, flow rack, carrelli e karakuri. Il GF-S Ø 19 è più leggero (0,20 kg/m contro 0,37) e serve per telai piccoli, divisori, protezioni e sovrastrutture. Il GF-G Ø 43 regge oltre quattro volte il GF-N: su 1000 mm 851 N al centro contro 195 N, per montanti e traverse molto caricati. Con i connettori misti usi il diametro giusto in ogni punto della stessa struttura.
Connettore interno o esterno: che differenza c’è?
L’interno si infila nel tubo e resta a filo: la struttura è pulita, senza sporgenze; va su GF-N standard, W, F35 e scorrevole. L’esterno avvolge la testa del tubo e va anche sui profili T, Hard e con cava C10. Nella serie GF-N tengono entrambi 800 N allo scorrimento e 420 N allo sfilamento; l’esterno con una vite nella tacca arriva a 1500 N allo sfilamento, utile dove la traversa lavora appesa.
Quanto carico regge un tubo Green Frame?
Dipende dalla luce tra i montanti. Il GF-N regge al centro 195 N su 1000 mm e 779 N su 500 mm, con 5 mm di freccia per metro. Il GF-N W montato in piedi arriva a circa 1950 N su 1000 mm, il GF-G a 851 N. In una struttura contano anche i nodi: un connettore esterno 90° GF-N tiene 800 N allo scorrimento e gli sbalzi senza saetta reggono poco. Il calcolo completo lo facciamo noi sul progetto.
Come si calcola la lunghezza di taglio dei tubi?
Per una traversa tra due montanti GF-N con connettori a 90°, interni o esterni, togli 88 mm dalla misura fuori tutto: 44 mm per lato. Per la serie GF-G, gli angolari e le saette valgono quote diverse: le calcoliamo noi. Ci mandi le misure o uno schizzo e ti prepariamo l’elenco dei tagli; i profili li tagliamo nel nostro reparto.
Come rendo mobile una struttura?
Su un carrello la base si fa con il profilo GF-N con cava C10: nella cava fissi le ruote a piastra da 150 kg con viti M8 e dadi a martello, e il blocco a pedale lo tiene fermo. Su banchi e scaffali puoi avvitare ruote a foro centrale nella bussola M12 o montare la ruota accanto al piedino, così la struttura si sposta su ruote e si ferma sui piedini. Per la portata conta 3 ruote su 4.
Come si costruisce un flow rack con le rulliere a gravità?
Telaio in tubo Ø 28, correnti inclinati con il connettore interno 90° rotante, che blocca la traversa all’angolo scelto, e tratti a rotelle tagliati alla profondità della corsia. Li agganci ai tubi con ganci e clip, metti il fermo in coda sul lato di prelievo e, dove servono, freno, rullo frizionato o antiritorno; le guide laterali tengono i contenitori in corsia. Per le aree EPA ci sono i tratti a rotelle ESD.
Cos’è un karakuri e cosa serve per costruirlo?
È un meccanismo che si muove senza motori, con la gravità, molle, fune, pulegge e contrappesi: sponde che si ribaltano, fermi che lasciano passare un contenitore alla volta, piani che si alzano. Su tubo GF-N usi connettori rotanti e scorrevoli, molle di trazione, fune Ø 2 mm, pulegge, bloccaggi fune, singolarizzatori e rulli. Il meccanismo lo progettiamo e lo verifichiamo con te.
Mi aiutate a progettare la struttura?
Sì. Partiamo da uno schizzo, una foto o le misure fuori tutto e dal carico che la struttura deve reggere: scegliamo serie, profili e connettori e verifichiamo luci, nodi e carichi. Tagliamo i profili nel nostro reparto e ti consegniamo il kit con l’elenco dei componenti o la struttura montata; quando cambia il processo ti forniamo ricambi e nuovi tagli.
Hai uno schizzo o le misure della struttura?
Configurala online oppure mandaci le misure: ti rispondiamo con serie, codici, quantità e lunghezze di taglio. Il kit arriva tagliato e pronto da montare.
